Фильтр

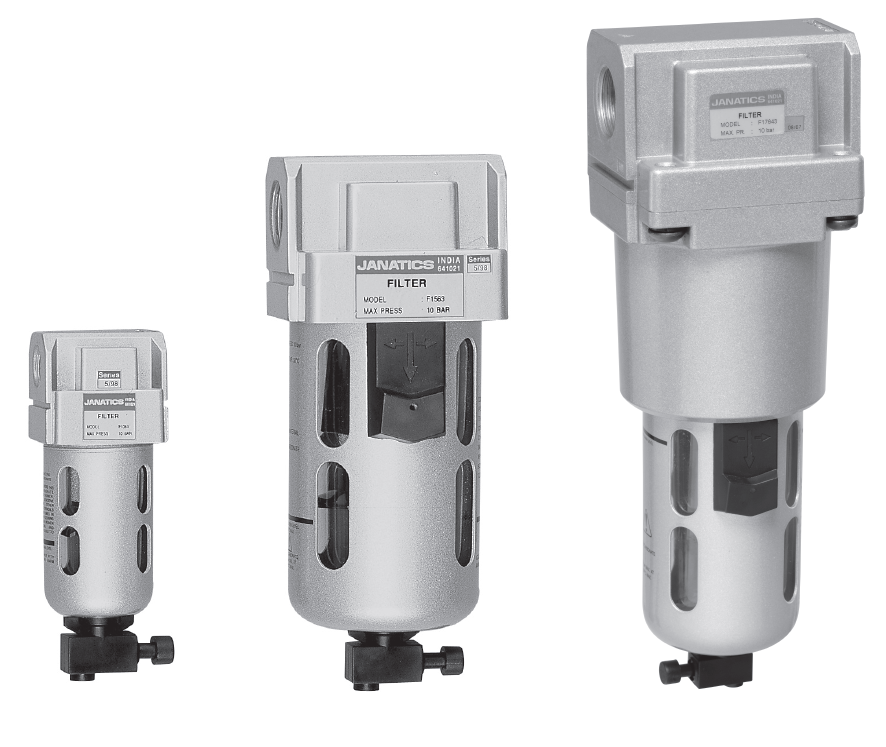

Фильтр Серия F1
Воздушный фильтр — 1/4, 3/8, 1/2, 3/4, 1
Характеристики

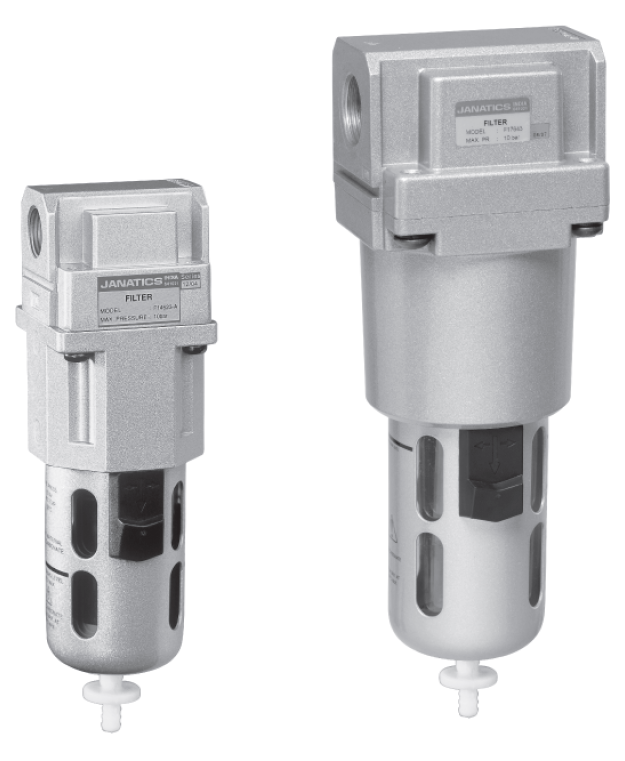

Фильтр с внутренним автоматическим сливом Серия F1А
Ввоздушный фильтр с внутренним автоматическим сливом — 3/8, 1/2, 3/4, 1 дюйм
Характеристики
Фильтр с металлической колбой Серия F1M
Фильтр с металлической колбой — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики

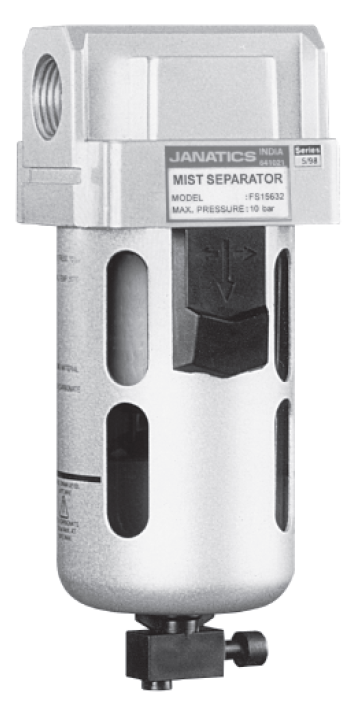

Коалесцентный фильтр Серия FS1
Коалесцентный фильтр — G 1/4, 1/2
Характеристики

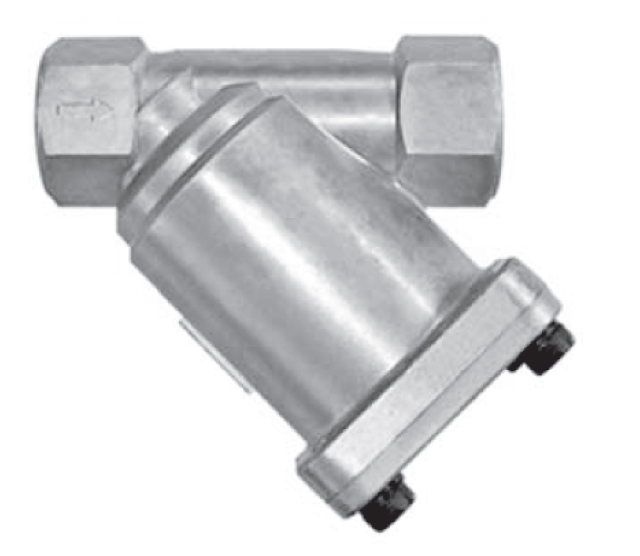

Угловой линейный сетчатый фильтр
Угловой линейный сетчатый фильтр — G1/2
Характеристики

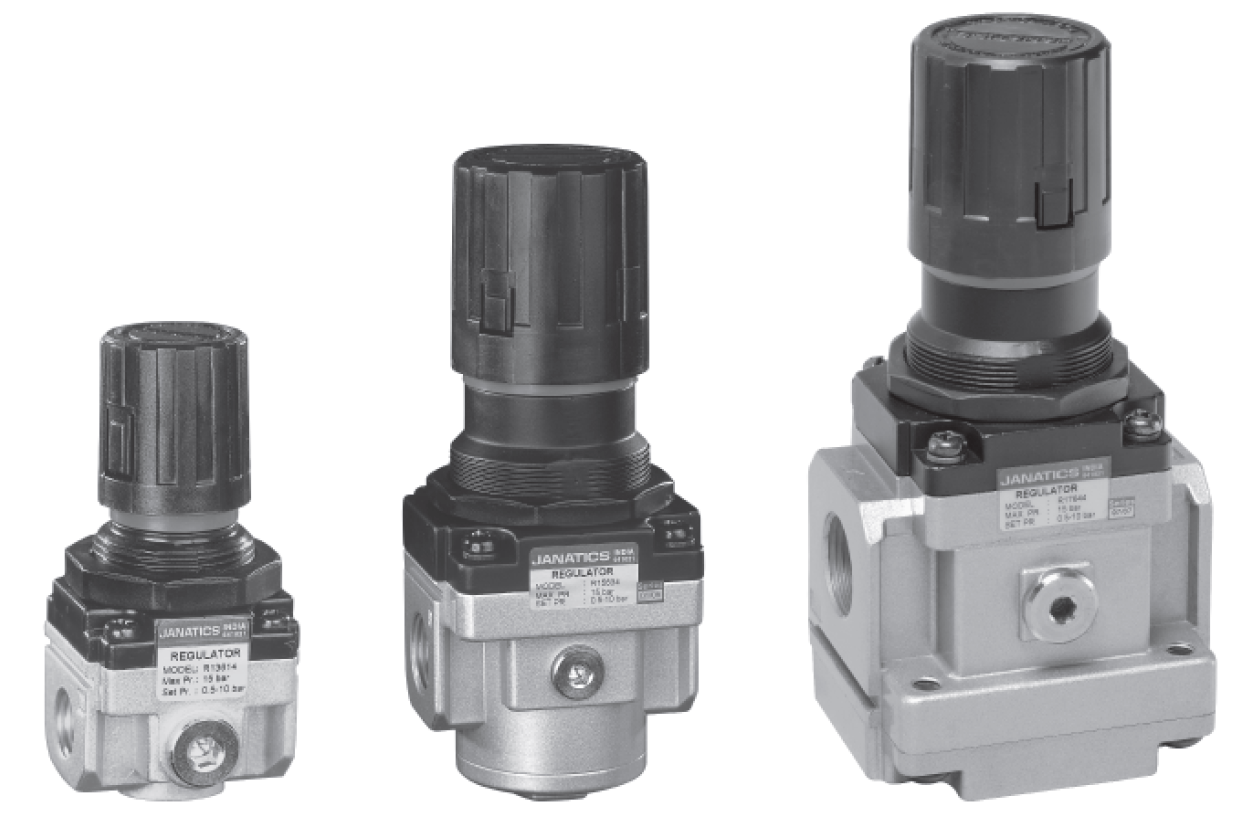

Регулятор Серия R1
Регулятор давления воздуха — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики

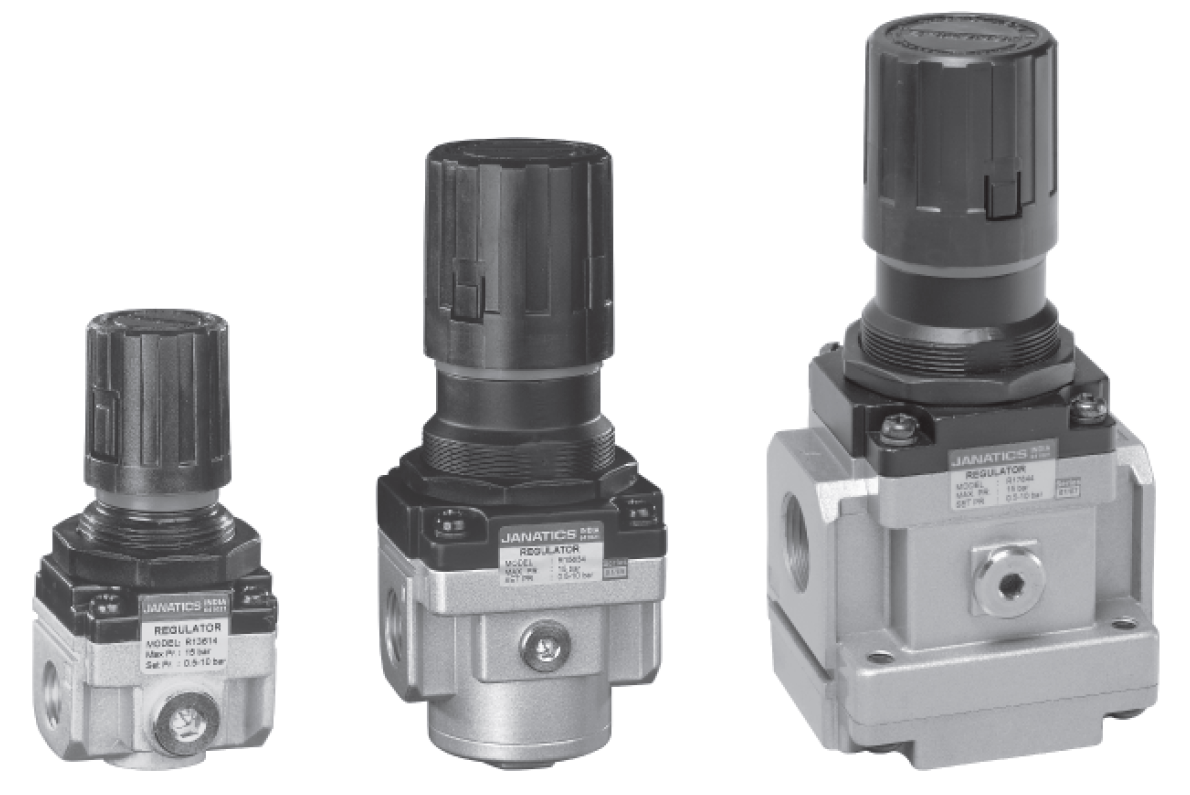

Регулятор с встроенным обратным клапаном Серия R1N
Регулятор давления воздуха (с встроенным обратным клапаном) — 1/8, 1/4, 3/8, 1/2, 3/4, 1
Характеристики

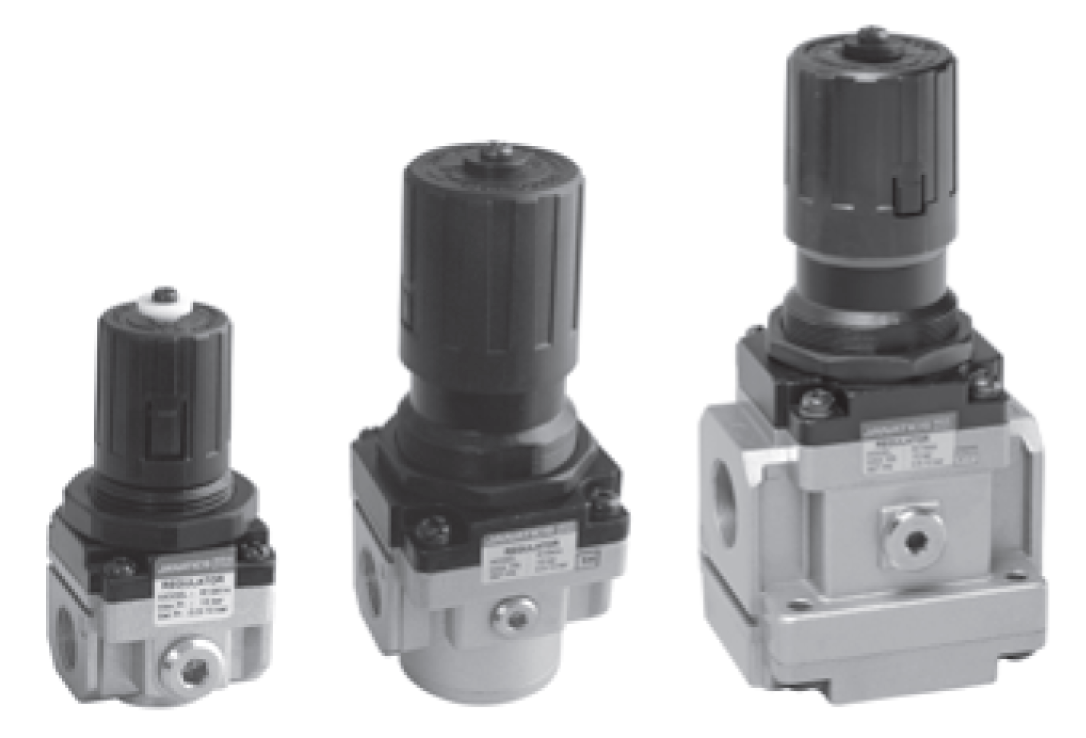

Регулятор с защитой от неумелого обращения Серия R1
Регулятор с зищитой от неумелого обращения – 1/8, 1/4, 3/8, 1/2, 3/4, 1
Характеристики

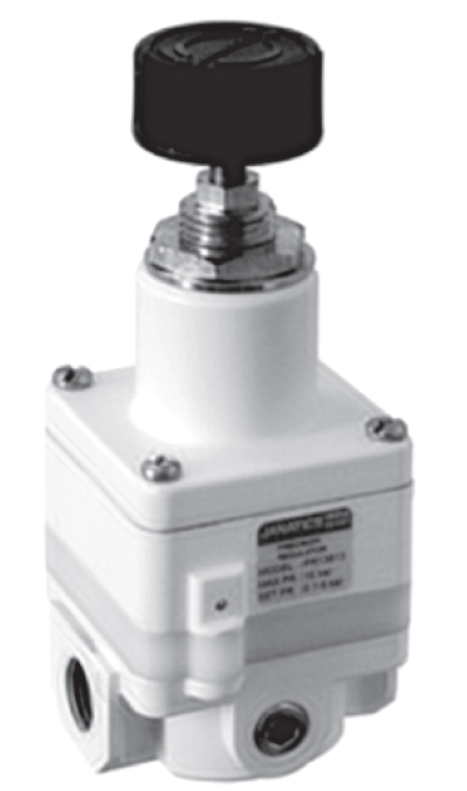

Прецизионный регулятор 1/8 и 1/4 Серия PR
Характеристики

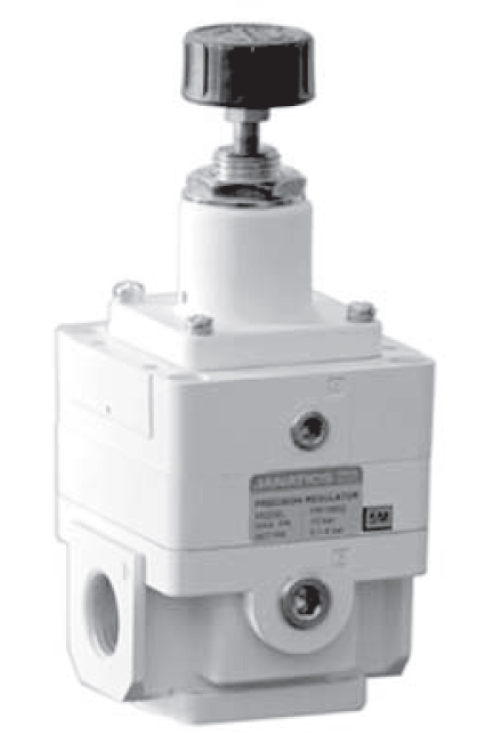

Прецизионный регулятор 1/2 Серия PR
Характеристики

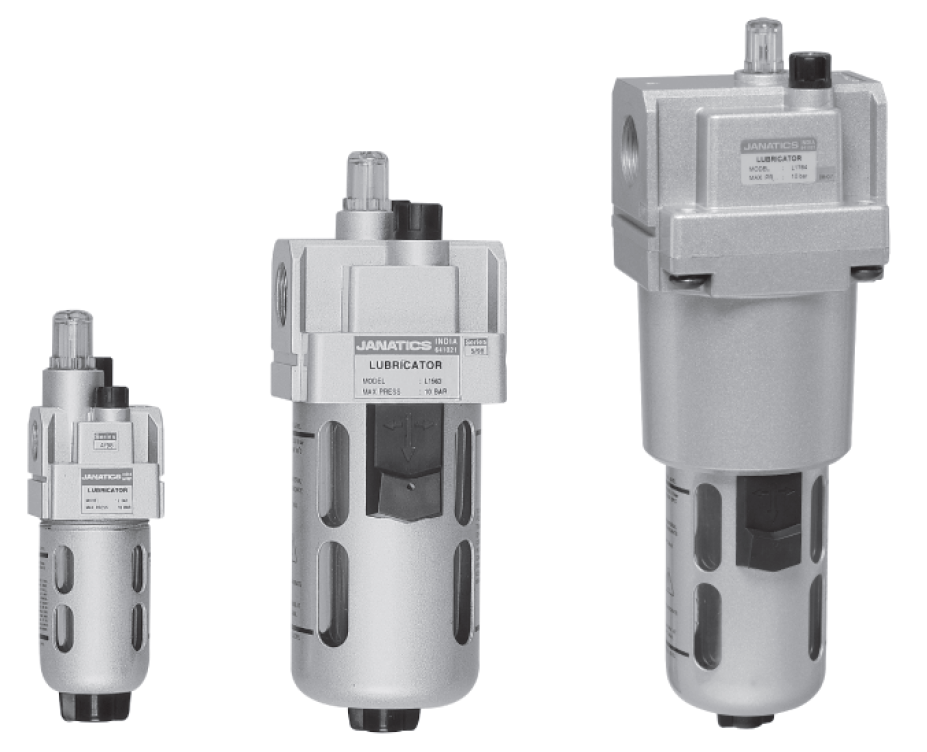

Маслораспылитель Серия L1
Маслораспылитель — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики

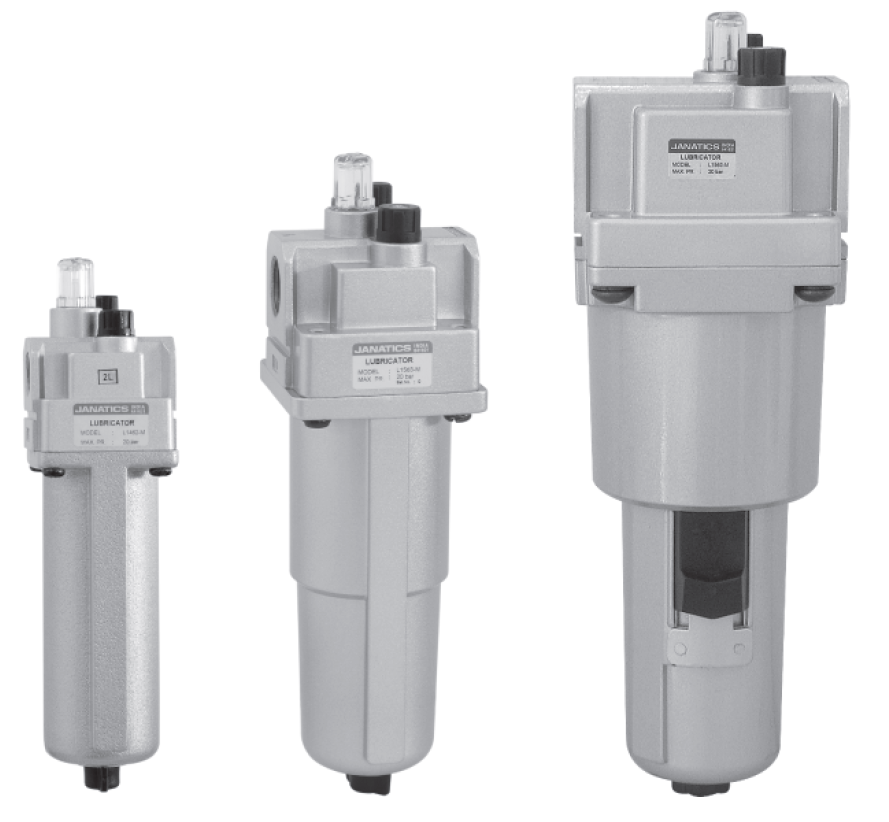

Маслораспылитель с металлической колбой Серия L1М
Маслораспылитель с металлической колбой —1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики

Устройства подготовки воздуха

Системы сжатого воздуха с фильтром, редуктором и лубрикатором используются для подачи чистой смеси с фиксированным давлением и смазкой для обеспечения правильной работы пневматических элементов и увеличения ресурса их службы.

Подготовка воздуха важна, потому что воздух, подаваемый компрессорами, загрязнен грязью, маслом или водой. При неправильном обращении это может нанести вред оборудованию, сократить срок его эксплуатации и уменьшить производительность. С другой стороны, правильный выбор компонентов для обработки воздушной смеси обеспечит бесперебойную работу всей линии с повышенной надежностью и сроком эксплуатации.

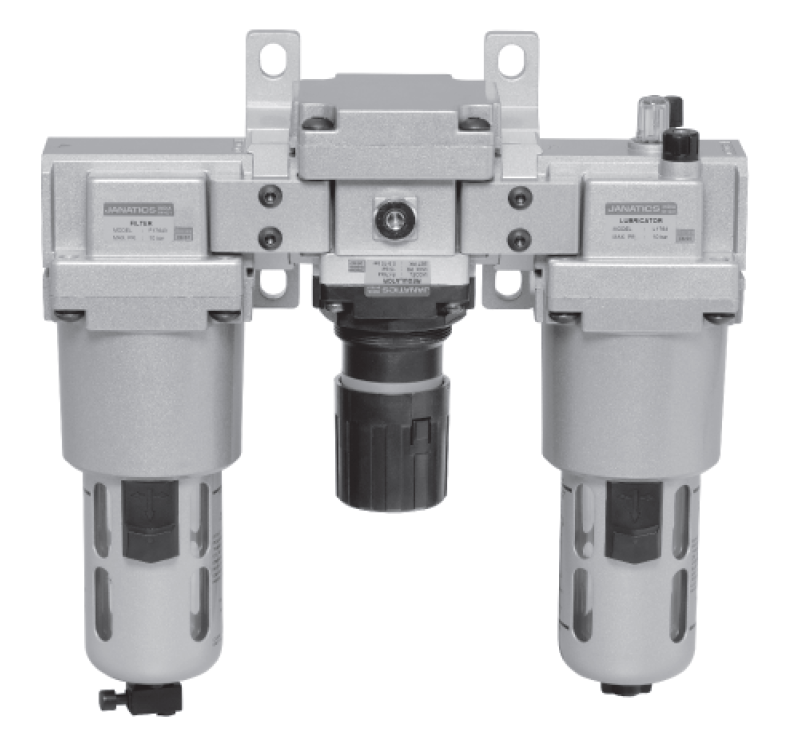

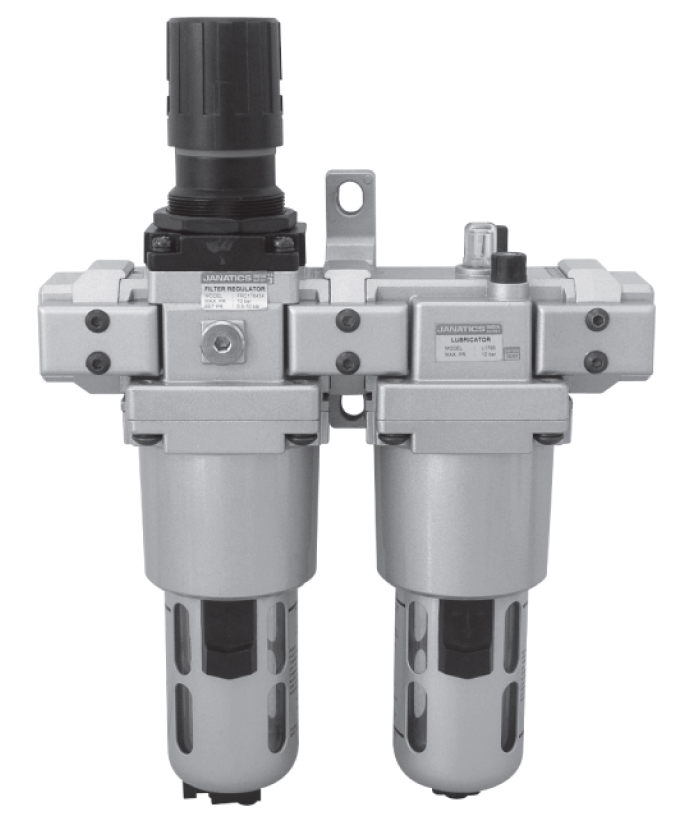

Компоненты могут быть приобретены по отдельности или в виде комбинированного агрегата (рисунок 1), такого как:
  • редуктор;
  • фильтр-регулятор;
  • лубрикатор;
  • воздушный фильтр.

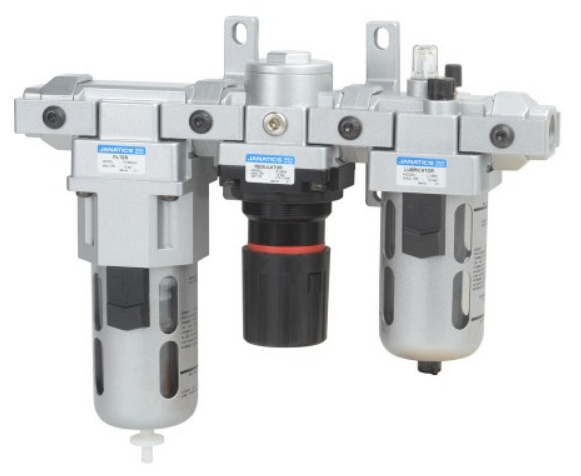

Рисунок 1

Последний удаляет нежелательные частицы из воздушной системы и часто являются первым элементом, устанавливаемым после компрессора. Регуляторы непрерывно регулируют выходное давление до фиксированного уровня, даже если входное давление меняется. Регулирование до правильного уровня необходимо для обеспечения оптимальной работы элементов всей линии.

Регулирующее устройство обычно устанавливается после блока очистки, так как они создают небольшую потерю энергии. Лубрикаторы снижают внутреннее трение в инструментах или оборудовании за счет выпуска контролируемого масляного тумана в сжатый воздух и устанавливаются после регулятора или непосредственно перед компонентом.

Обратите внимание, что современные системы в большинстве случаев не требуют обязательной смазки. Многие инструменты смазаны и не требует технического обслуживания в течение всего времени службы. Однако после первой подачи масляного тумана ее необходимо продолжить, так как масло вымывает смазку. В зависимости от технического задания потребуются некоторые или все компоненты системы. Однако рекомендуется всегда очистка от влаги и грязи. Необходимость в лубрикаторе зависит от того, требуется ли смазка для приборов.

Фильтры, регуляторы и лубрикаторы помогут контролировать качество воздушной смеси, сократят время простоя оборудования и снизят эксплуатационные расходы.
