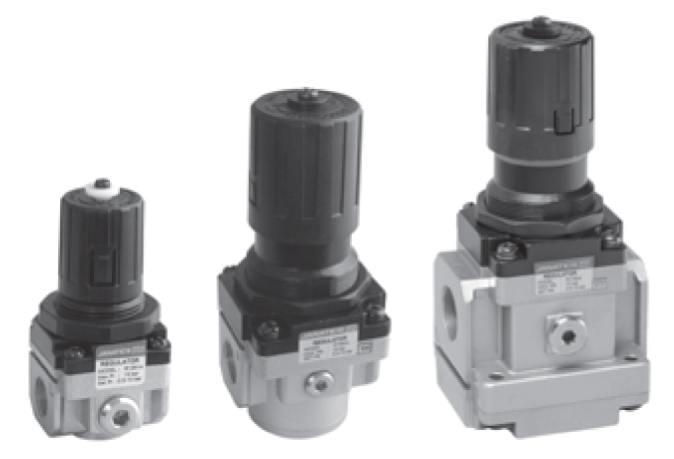

Регулятор с зищитой от неумелого обращения – 1/8, 1/4, 3/8, 1/2, 3/4, 1
Особенности
- Соответствует стандарту ISO 6953-1.
- Подходит для панельного и модульного монтажа.
- Неподъемная регулирующая ручка с «Нажатием для блокировки» для фиксации любого заданного давления.
- Мембранный, разгрузочный.
- Давление компенсируется разгруженной тарелкой.
- Компенсация потока в моделях R14, R15 и R17 (с трубкой Вентури) для ускоренного срабатывания.
- Хорошие характеристики потока и регулировки.
- Защита от неумелого обращения (обеспечивается за счет винта на ручке).
Функция
- Предотвращает несанкционированный поворот регулятора.
- Настройки выходного давления остаются неизменными. Данные регуляторы обеспечивают дополнительный уровень безопасности. (Установите необходимое давление на выходе и зафиксируйте с помощью винта, чтобы исключить дополнительную настройку.)
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Ослабьте винт, расположенный в верхней части ручки.
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение и затяните винт на ручке. (Поворот ручки против часовой стрелки позволяет уменьшить давление)
Диам. отверстия под вырез в панели

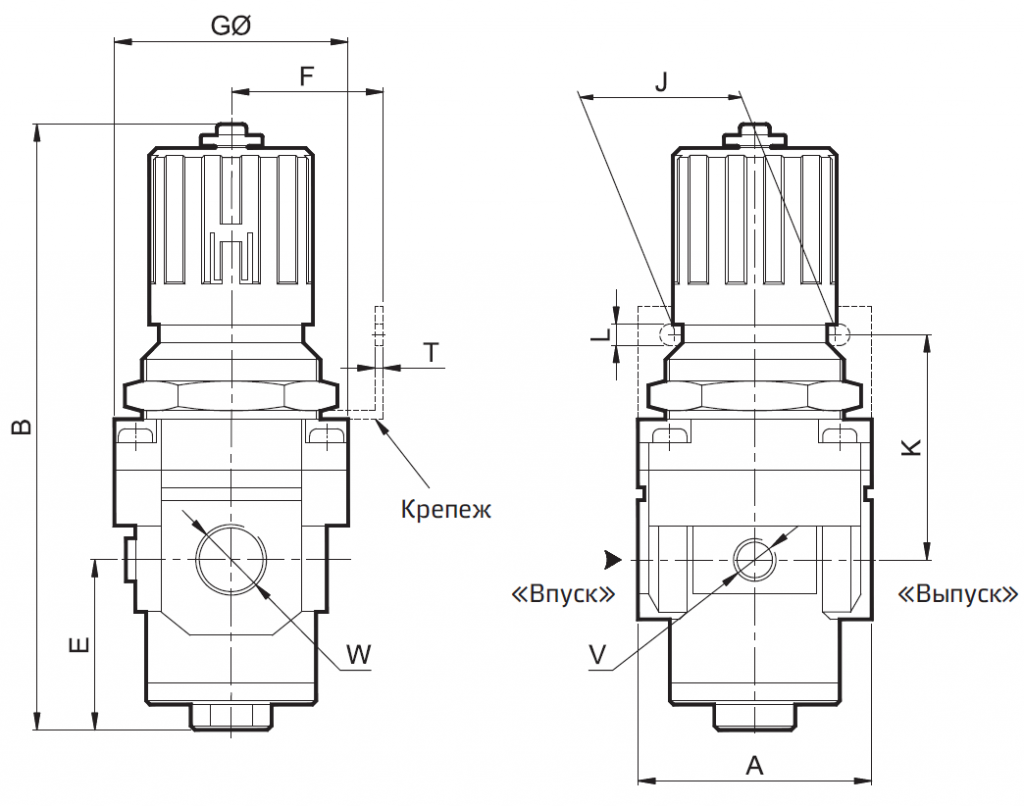

Модель R13, R14, R15-T

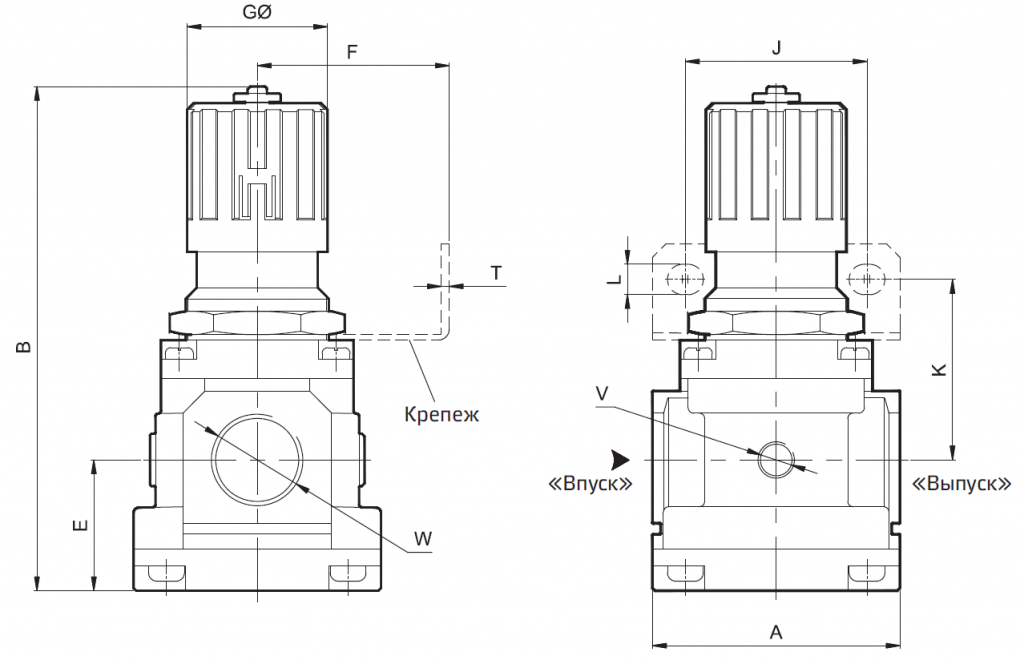

Модель R17-T
Модель
|
W
|
V
|
A
|
B
|
E
|
F
|
GØ
|
J
|
K
|
L
|
T
|
ØM
|
R13-T
|
G1/8, G1/4
|
G1/8
|
SQ 40
|
86
|
13
|
30
|
28
|
28
|
45
|
5,5
|
2
|
31
|
R14-T
|
G1/4, G3/8
|
G1/8
|
SQ 55
|
142
|
40
|
40
|
40
|
40
|
53
|
6,5
|
2
|
43
|
R15-T
|
G1/4, G3/8, G1/2
|
G1/8
|
SQ 70
|
170
|
40
|
50
|
51
|
55
|
62
|
8,5
|
2
|
53
|
R17-T
|
G3/4
|
G1/4
|
SQ 90
|
183
|
47,5
|
70
|
51
|
66
|
65
|
11
|
5
|
53
|
R17-T
|
G1
|
G1/4
|
SQ 90
|
183
|
47,5
|
70
|
51
|
66
|
65
|
11
|
5
|
53
|
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

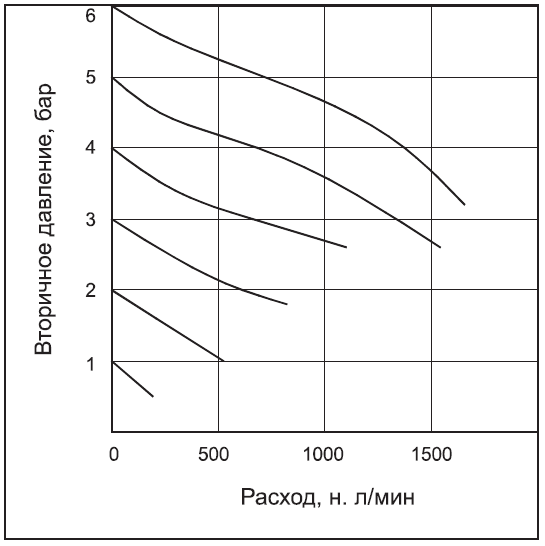

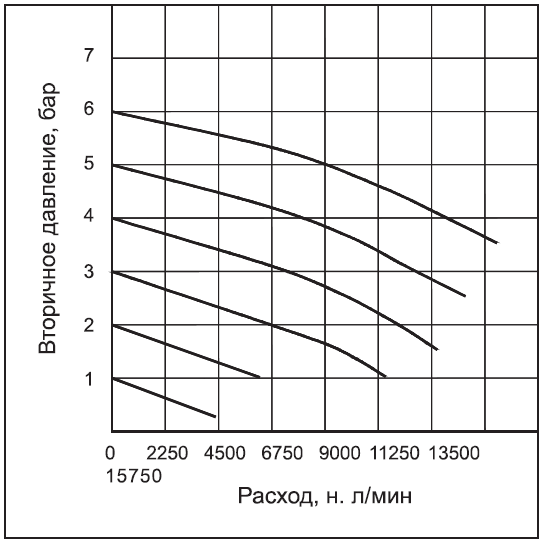

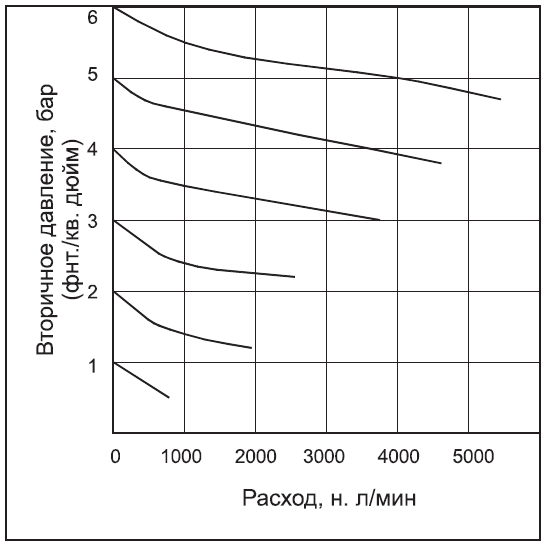

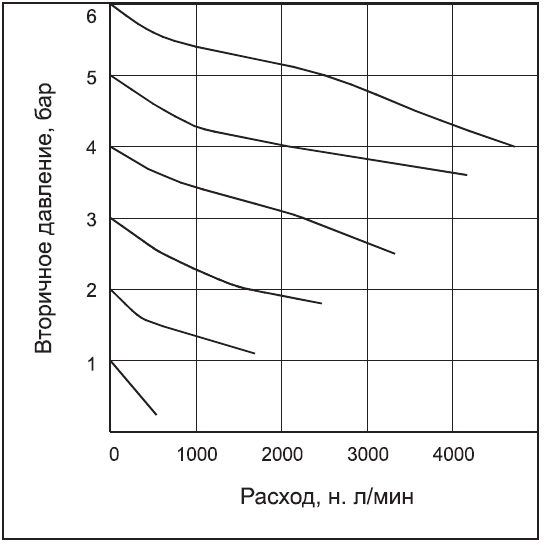

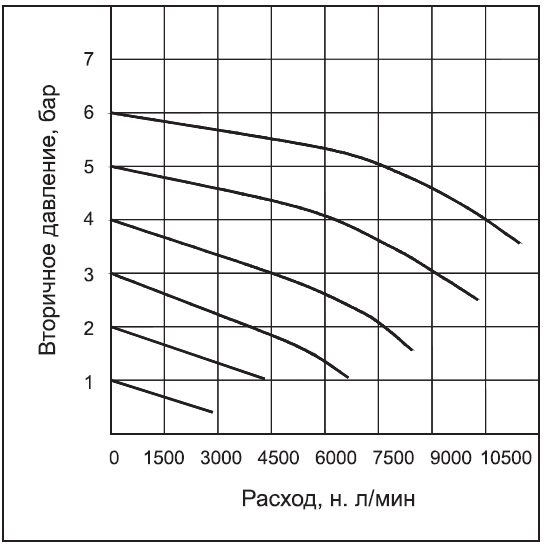

Графики расхода
Порядок заказа
|
|
|
|
|
Размер корпуса и отверстия
|
Фильтрация в мкм
|
С обратным клапаном
|
360
361
|
G1/8
G1/4
|
1
2
3
4
|
0,2–2 бар
0,2–4 бар
0,5–7 бар
0,5–10 бар (стандартное исполнение)
|
T
|
Защита от неумелого обращения
|
461
462
|
G1/4
G3/8
|
561
562
563
|
G1/4
G3/8
G1/2
|
764
|
G3/4
|
765
|
G1
|
Пример заказа:
регулятор — размер 3/8 (с отверстием G3/8), с диапазоном давления 0,5–7 бар и защитой от неумелого обращения:
№ для заказа: R14623-T.
При заказе регулятора 3/8 будет поставлена наша стандартная мод ель R14624, G3/8 с диапазоном давления 0,5–10 бар.
