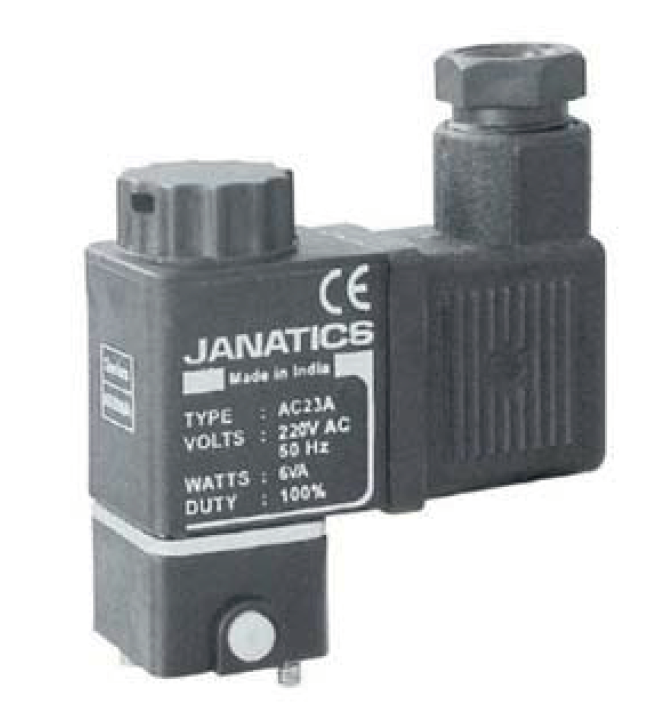

Электромагнитный клапан Серия Е5
3/2 Нормально закрытый клапан прямого действия (17 мм)
Характеристики

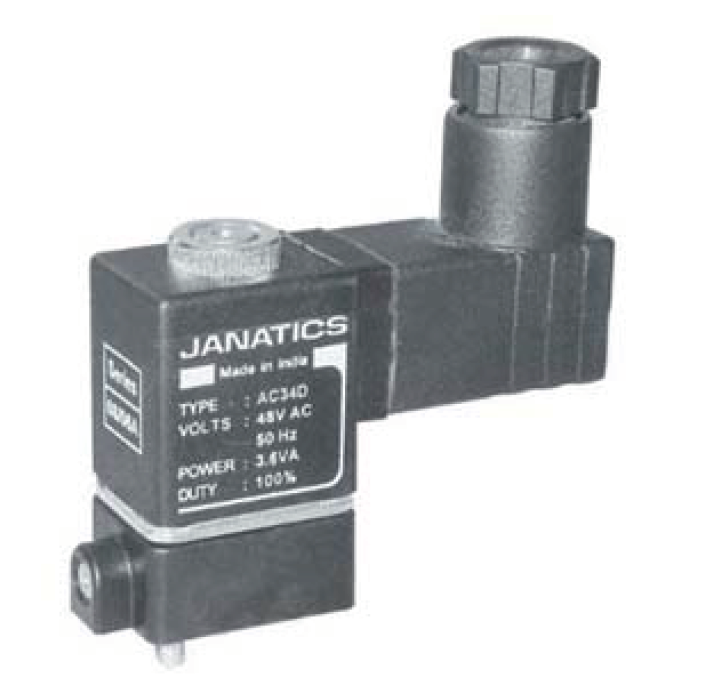

Электромагнитный клапан Серия Е4
3/2 Нормально закрытый клапан прямого действия (22 мм)

Характеристики

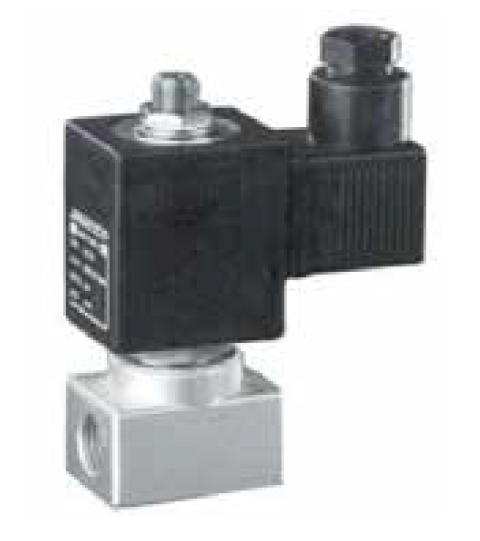

Электромагнитный клапан G1/4 Серия J
2/2 Нормально закрытый клапан прямого действия

Характеристики

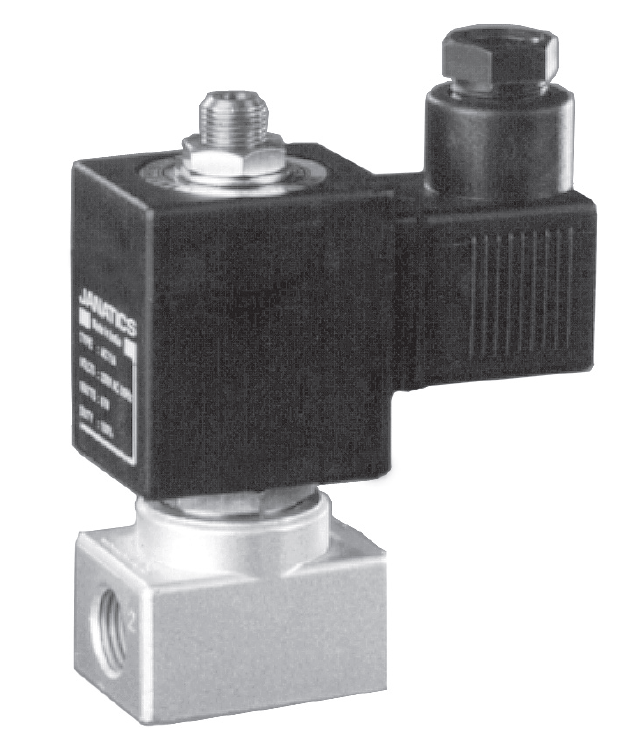

Электромагнитный клапан G1/4 Серия J (152)
2/2 Нормально закрытый клапан прямого действия

Характеристики

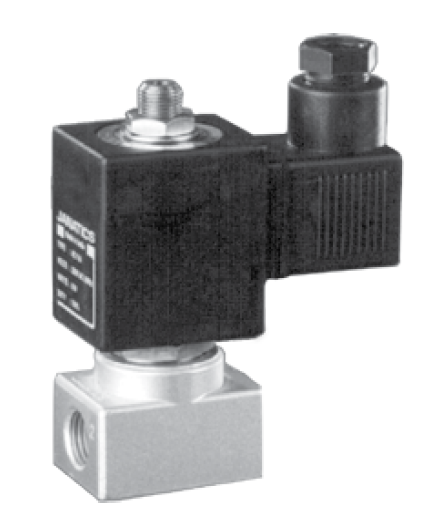

Электромагнитный клапан G1/4 Серия J (153)
3/2 Нормально открытый клапан прямого действия

Характеристики
Электромагнитный клапан G1/4 Серия J (154)
3/2 Нормально закрытый клапан прямого действия
Характеристики

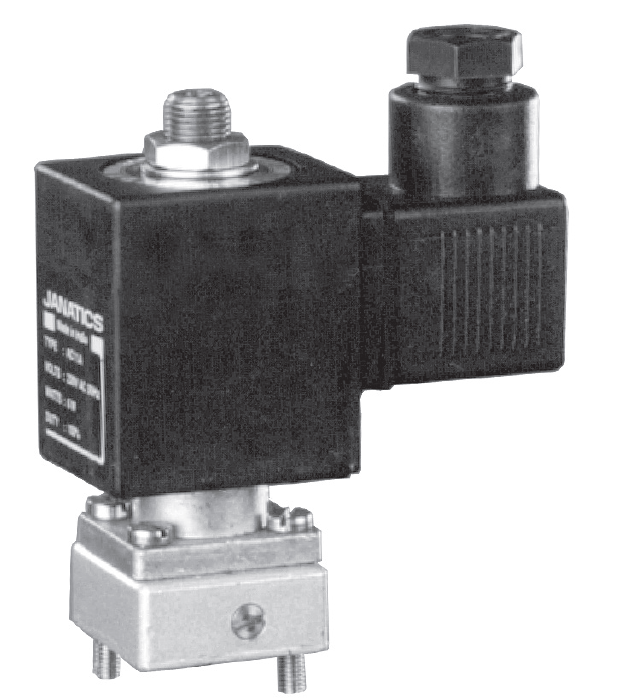

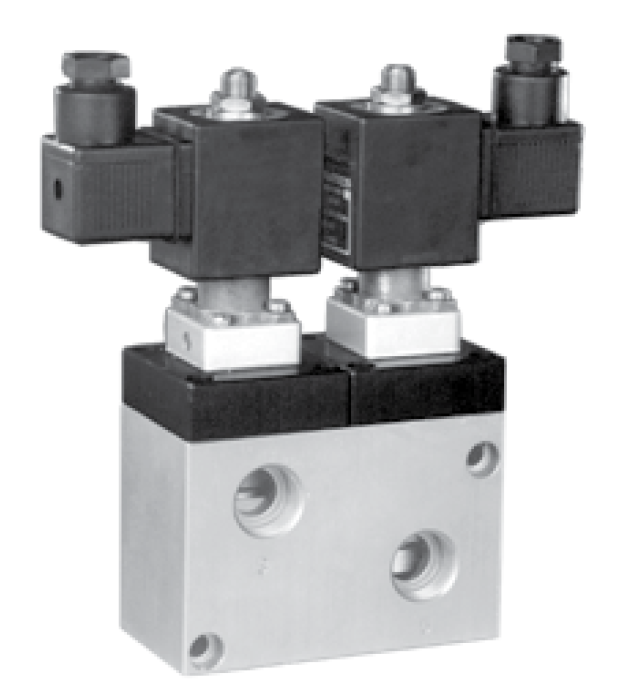

Электромагнитный клапан G1/4 Серия J (155-156)
3/2 Нормально закрытый клапан прямого действия, групповой монтаж
Характеристики
Электромагнитный клапан G1/4 Серия J (157)
3/2 Нормально открытый клапан непрямого действия

Характеристики

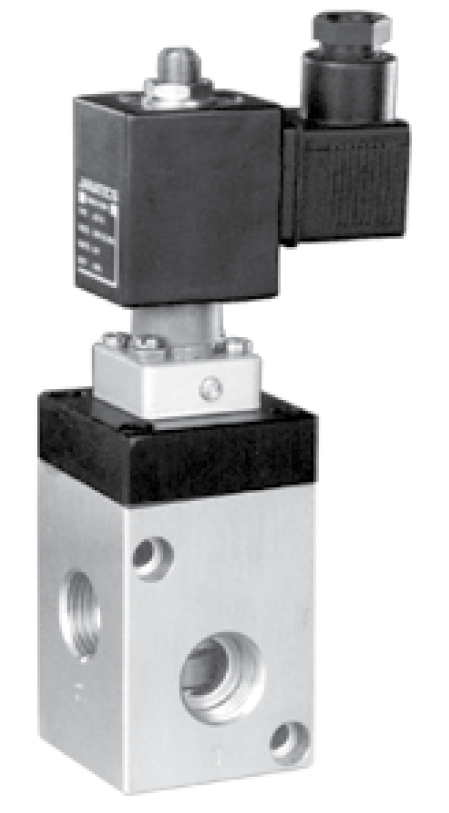

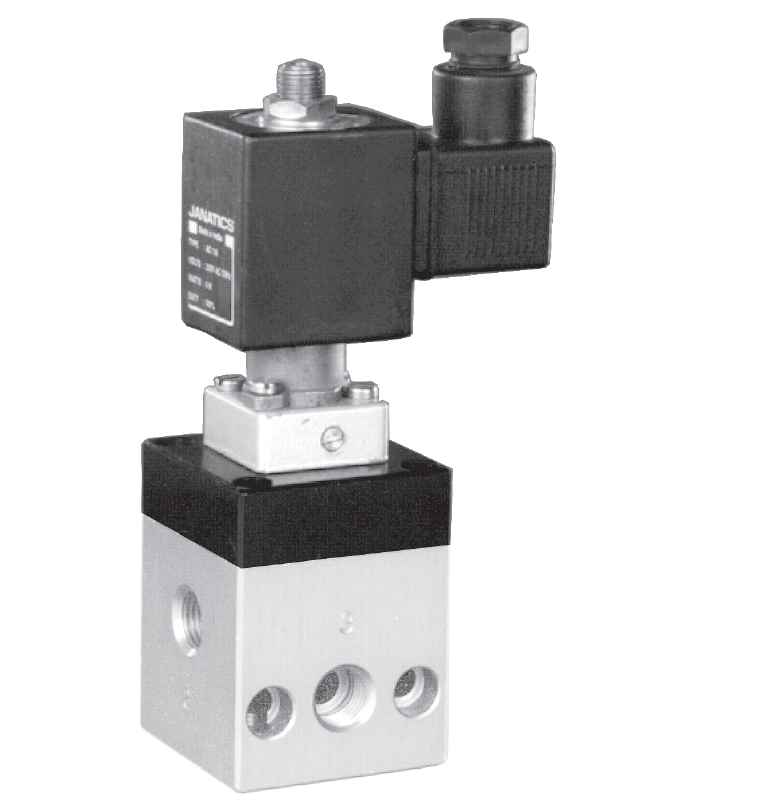

Электромагнитный клапан G1/4 Серия J (158)
3/2 Нормально закрытый клапан непрямого действия

Характеристики

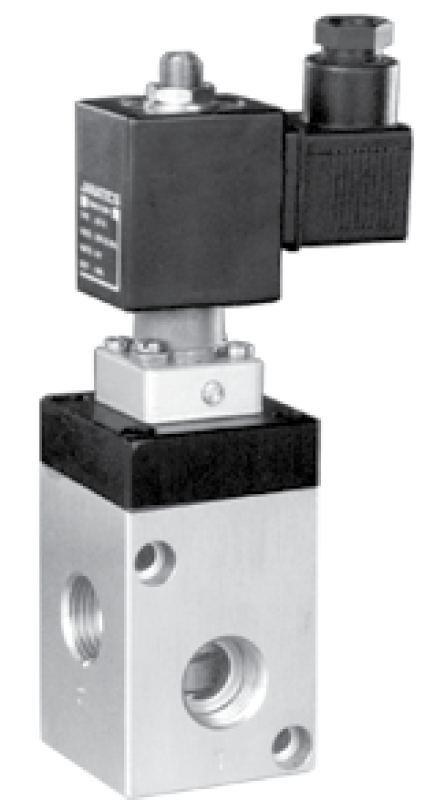

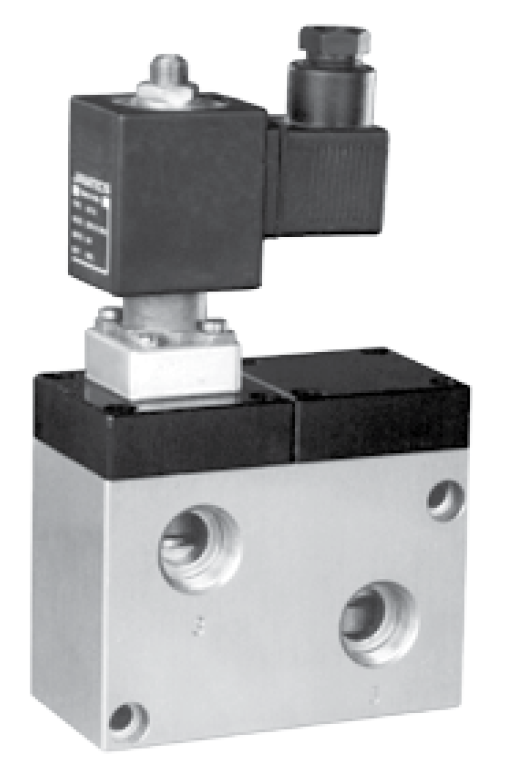

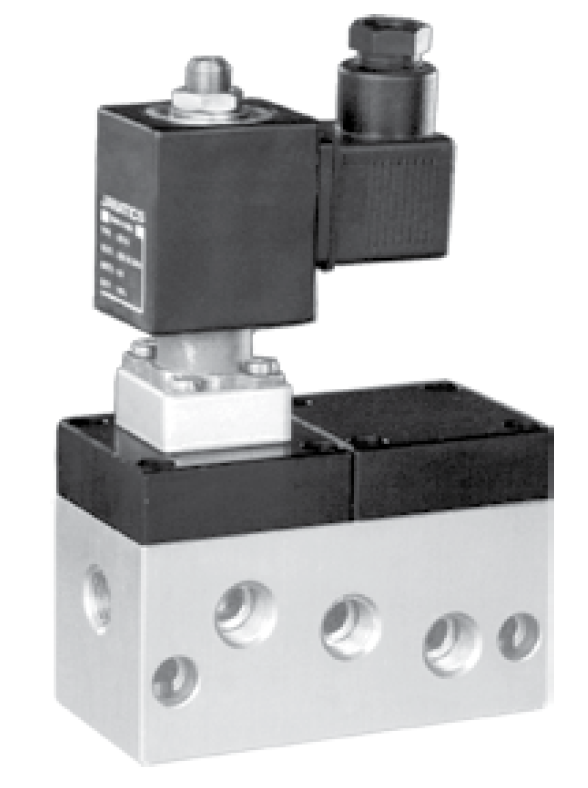

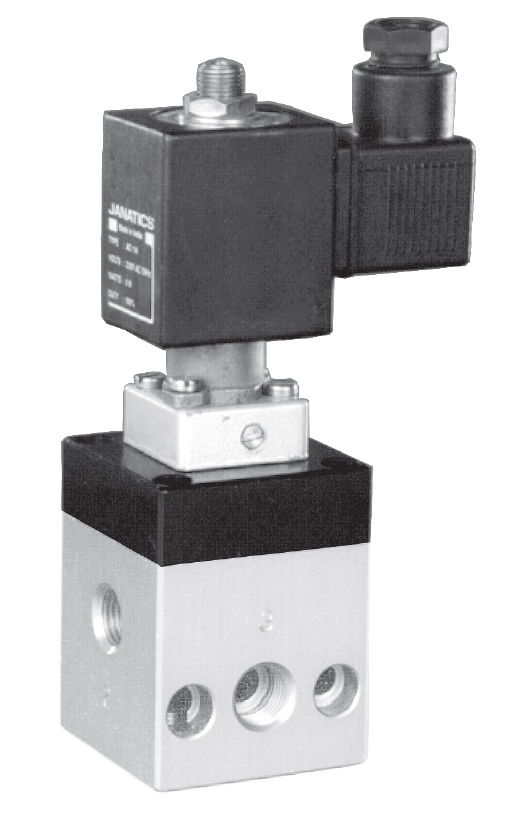

Электромагнитный клапан G1/2 Серия J (159)
3/2 Нормально открытый клапан непрямого действия

Характеристики
Электромагнитный клапан G1/2 Серия J (160)
3/2 Нормально открытый клапан непрямого действия

Характеристики

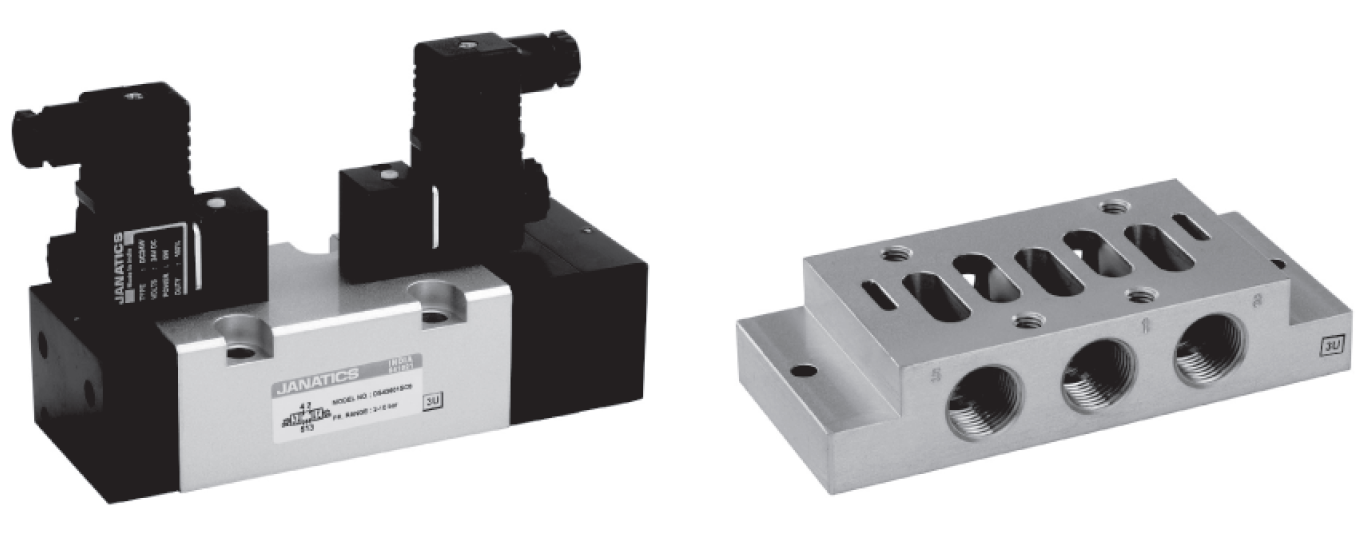

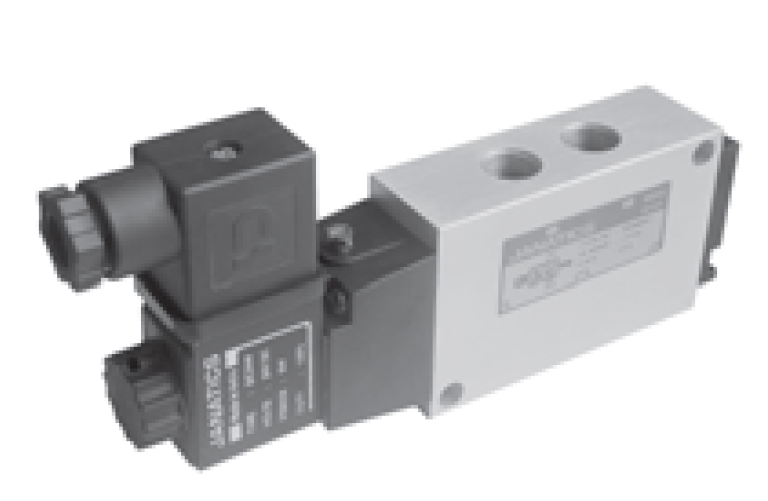

Электромагнитный клапан G1/4 Серия J (161)
5/2 Электромагнитный клапан с одной катушкой

Характеристики

Пневматические распределители

Пневматический распределитель – компонент пневмосхемы, отвечающий за управление направлением сжатого воздуха, как правило, у него золотниковая конструкция.

Различия стандартных пневмораспределителей

Схемы золотников

2/2 – наиболее распространенной и простой вариант. Два порта и два положения (открытое и закрытое). Используются в системах, где подача воздуха должна периодически перекрываться. 2/2- бывают моностабильными(МС) или бистабильными(БС), БС - это обычно один соленоид и работают импульсно для переключения состояния. МС могут быть нормально закрыты (открываются при срабатывании) или нормально открыты (закрываются при подаче сигнала). Большинство являются моностабильными и нормально закрытыми.

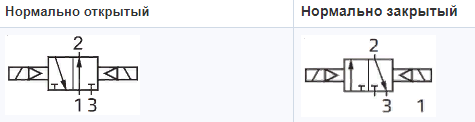

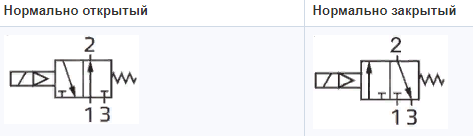

3/2 – три порта и два положения. Используются, зачастую, для регулировки пневмоцилиндра одностороннего действия. В целях заполнения пневмоцилиндра, но также и для последующего выпуска газа из него, чтобы реализовать новый рабочий ход. Поэтому двух отверстий было бы недостаточно. Для сброса требуется третье отверстие. Могут быть моностабильными или бистабильными.

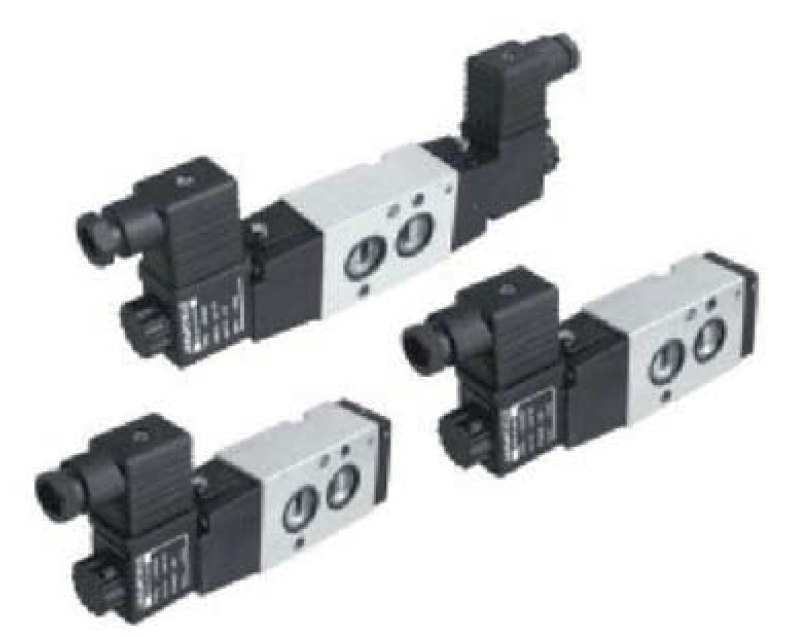

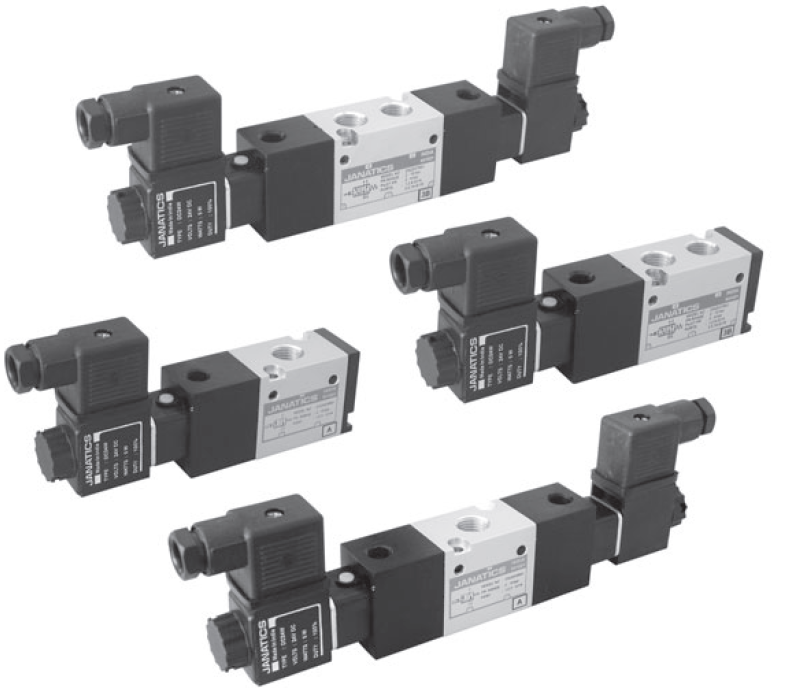

5/2 – пять портов и два положения. Применяются, например, для управления цилиндрами двойного действия, так как требуется два выходных отверстия. 5/2- могут быть МС или БС.

Pnevmaticheskiy-raspredelitel-003.png Pnevmaticheskiy-raspredelitel-004.png

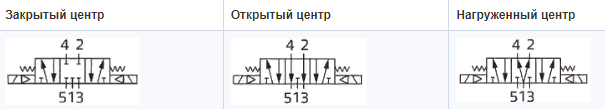

5/3 – в отличии от всех вышеупомянутых, уже не на два положения, а три. Третье используется для остановки цилиндра двойного действия в промежуточном положении. Они являются МС и возвращаются в центральное положение, когда соленоиды не находятся под сигналом. Встречается в трех вариантах: с закрытым, нагруженным или открытым центром


Диаметры условного прохода (Ду) и соединения (от M5” до G1")

В зависимости от объема потребления и давления выбирается размер распределителя.

Виды управления:
  • Электромагнитное
  • Пневматическое

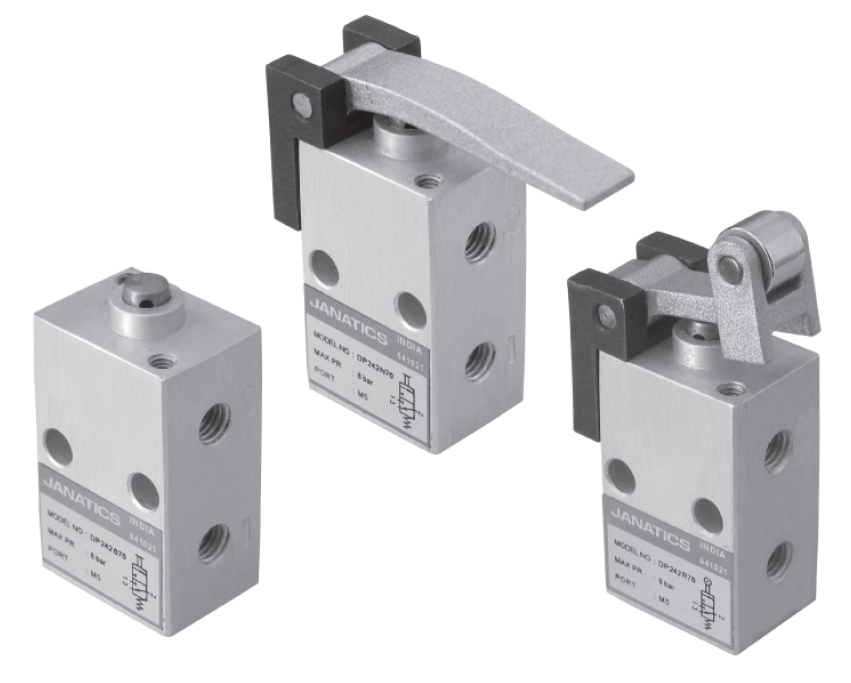

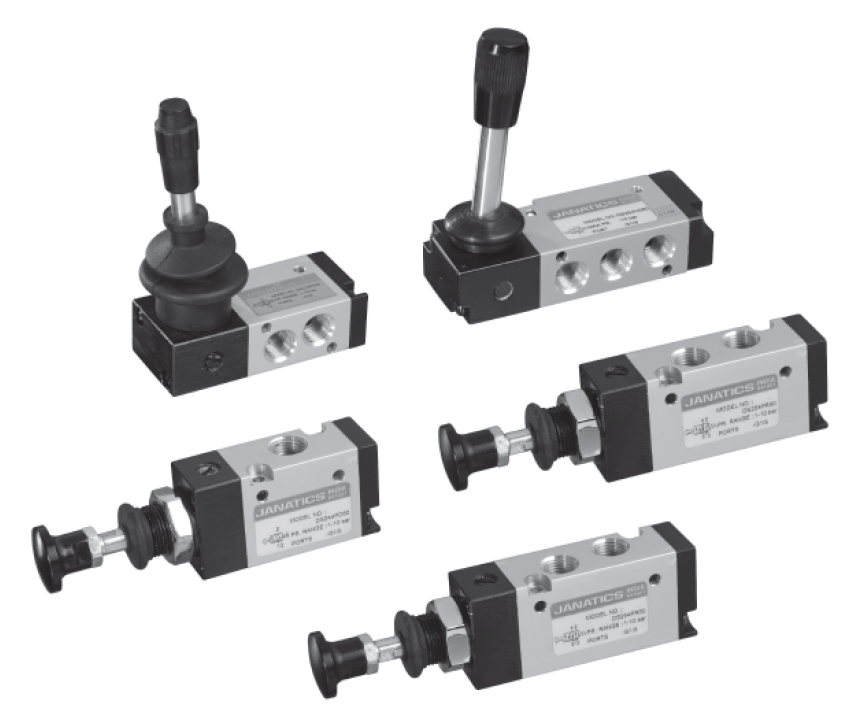

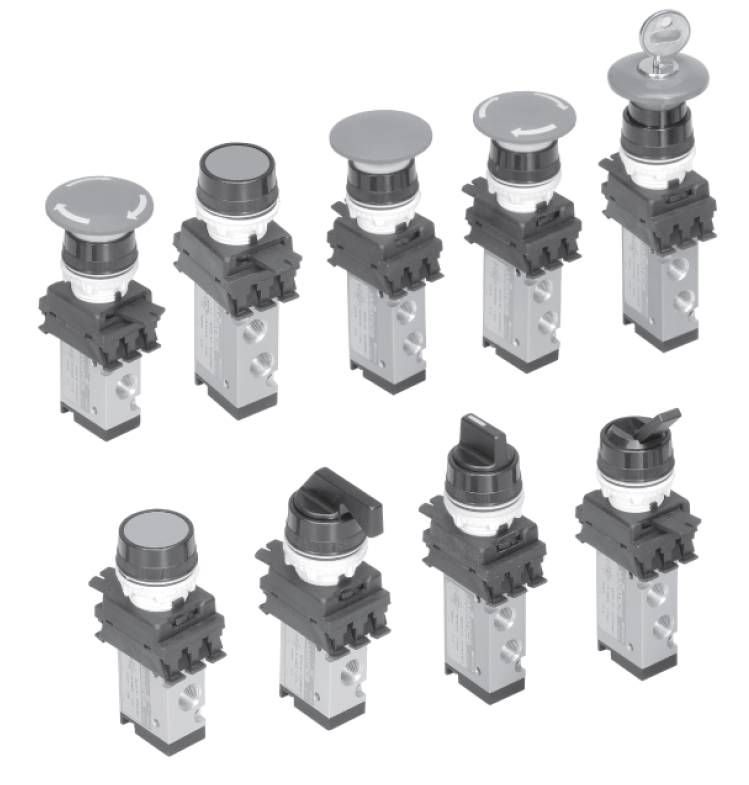

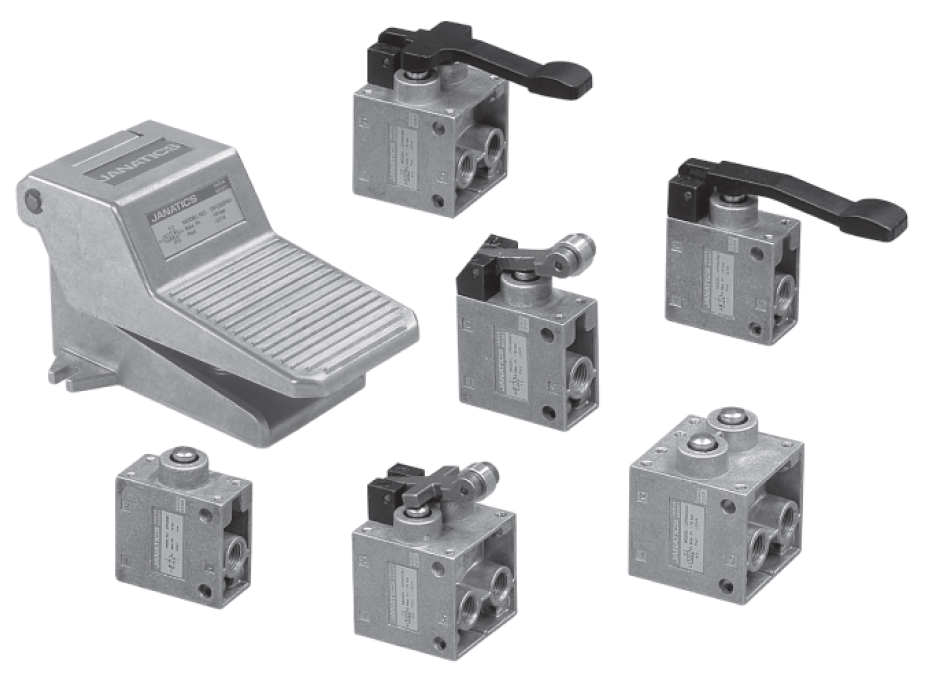

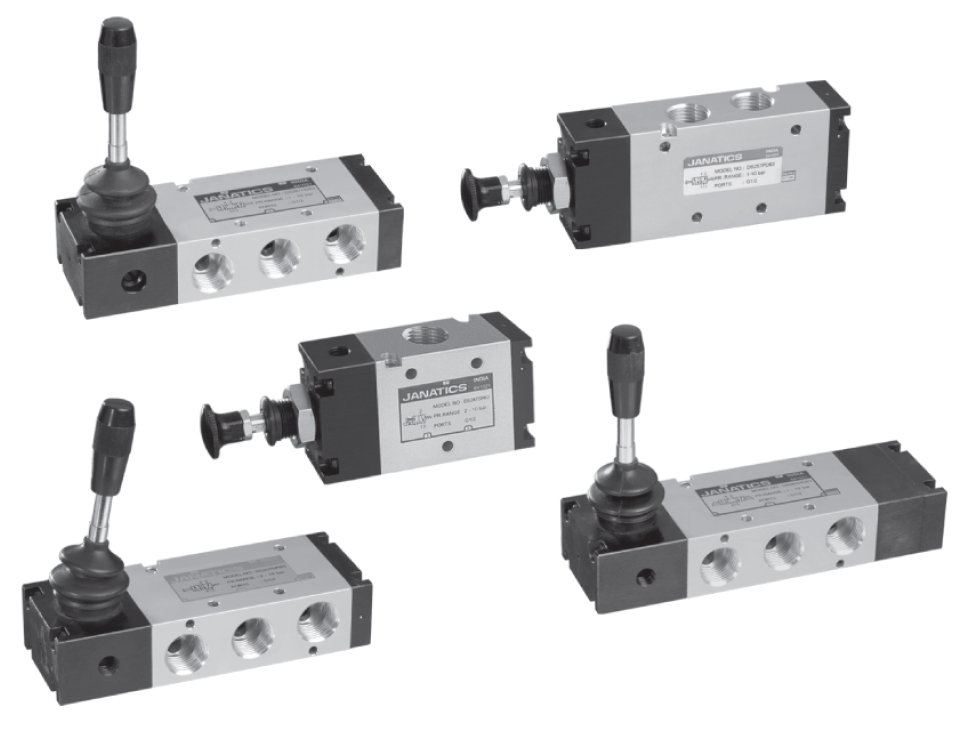

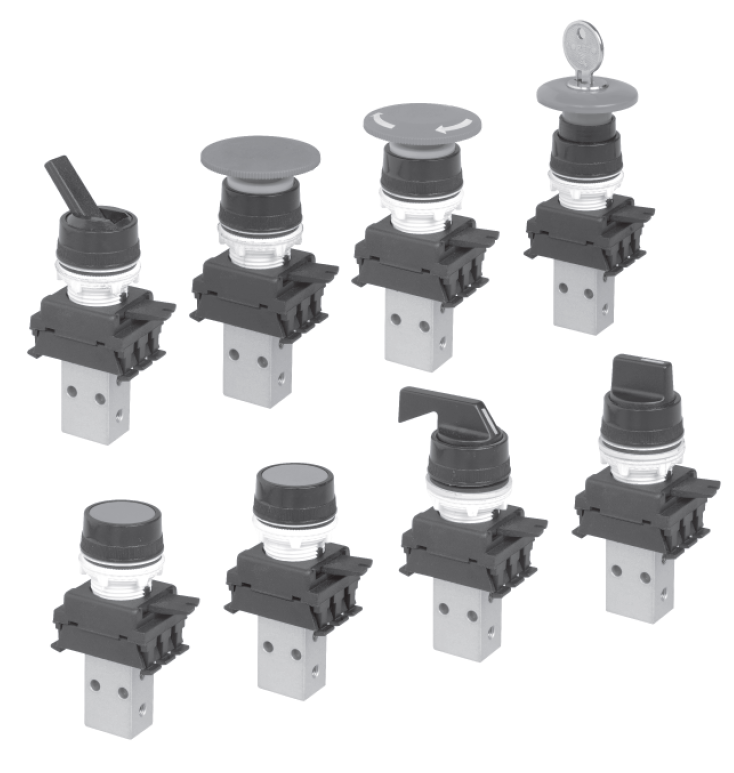

  • Механическое

Бывает, что у одного и того-же устройства будет несколько видов управления, например, электромагнитное и пневматическое.

Пилотное и прямое управление

Прямое – это когда усилие от нажатия, электромагнита или потока газа передается сразу на золотник, а пилотным называют ситуацию, когда сигнал от внешнего воздействия приходит на специальный пилотный клапан, который расположен в управляющем разъеме распределителя, и который при помощи газа под давлением воздействует на золотник.

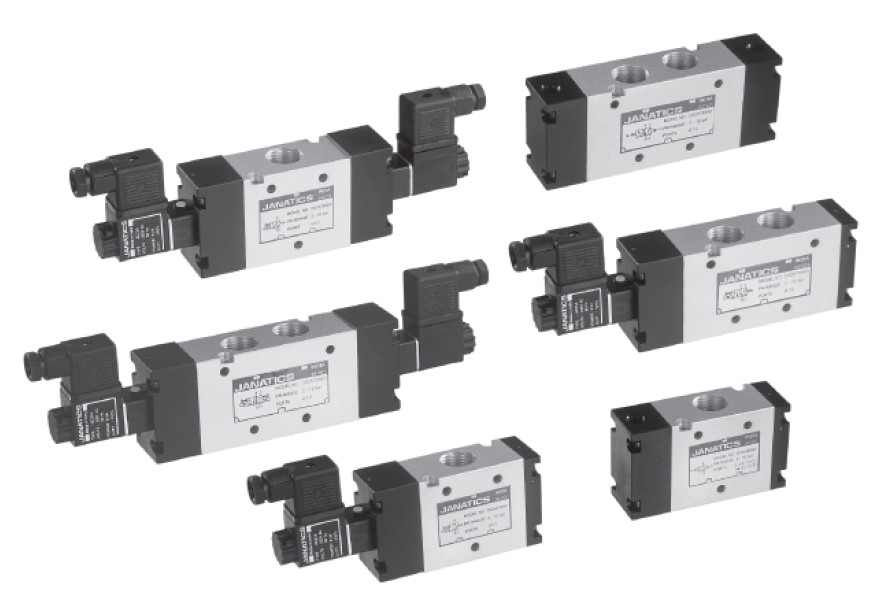

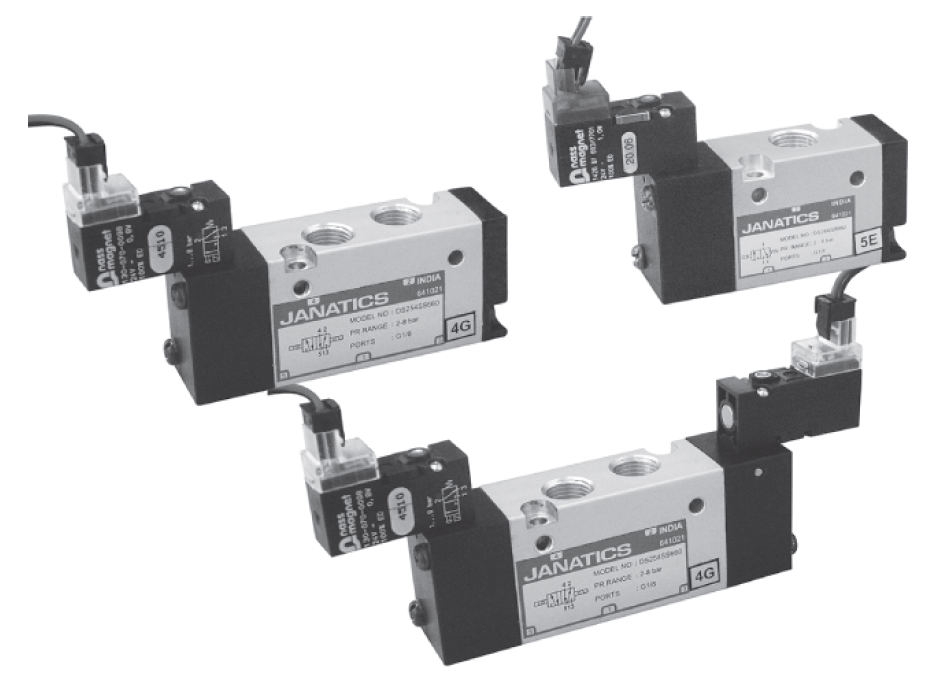

Серия распределителей DS Janatics Pneumatic выполнена в металлическом корпусе. Поставляется с инструкцией в индивидуальной плотной картонной упаковке, что практически исключает возможность механического повреждения при перевозке.

Данный вид оборудования часто классифицируются по стандартам ISO 5599-1 размер 1(2,3), NAMUR…

Если в систему уже используется смазка, то, для более долговечной работы всех узлов, рекомендуется постоянно использовать масло.
Рекомендуется выбирать масло согласно стандарта ISO VG32.

Срок службы любого распределителя можно увеличить в разы, если использовать качественную воздухоподготовку. Самым популярным решением является фильтрация воздуха до 40 мкм.
