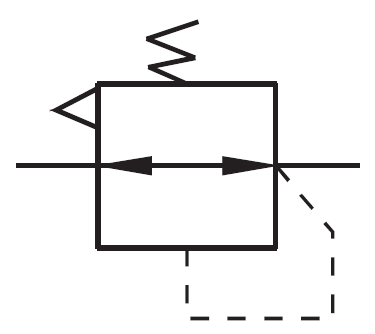

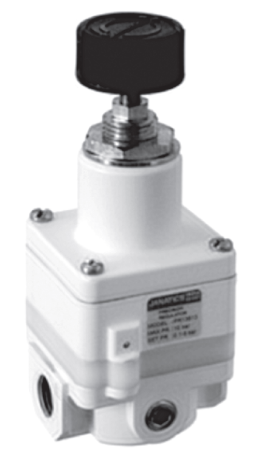

Характеристика потока, характеристика давления и повторяемость, более высокие по сравнению со стандартными регуляторами.
Подходит для панельного и модульного монтажа.
Кронштейн и манометр могут быть установлены либо спереди, либо сзади.
Предусмотрена установка с изделиями серии F13, FRC13, FS13 и L13.
Области применения
Некоторые из областей применения прецизионного регулятора:
Производители оборудования пневматического контроля.
Медицинское оборудование.
Оборудование для испытаний на герметичность.
Полировальные машины.
Натяжение лент.
Измерительные устройства.
Роботизированные системы распыления чернил или краски.
Защита резервуаров и т. д.

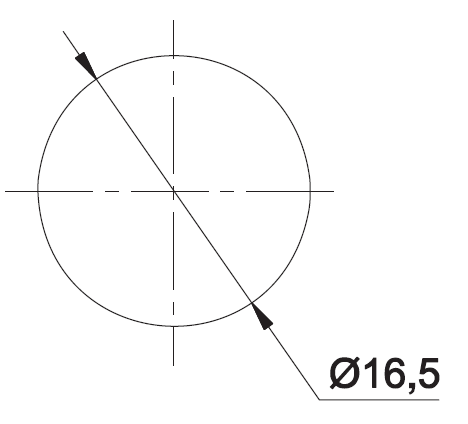

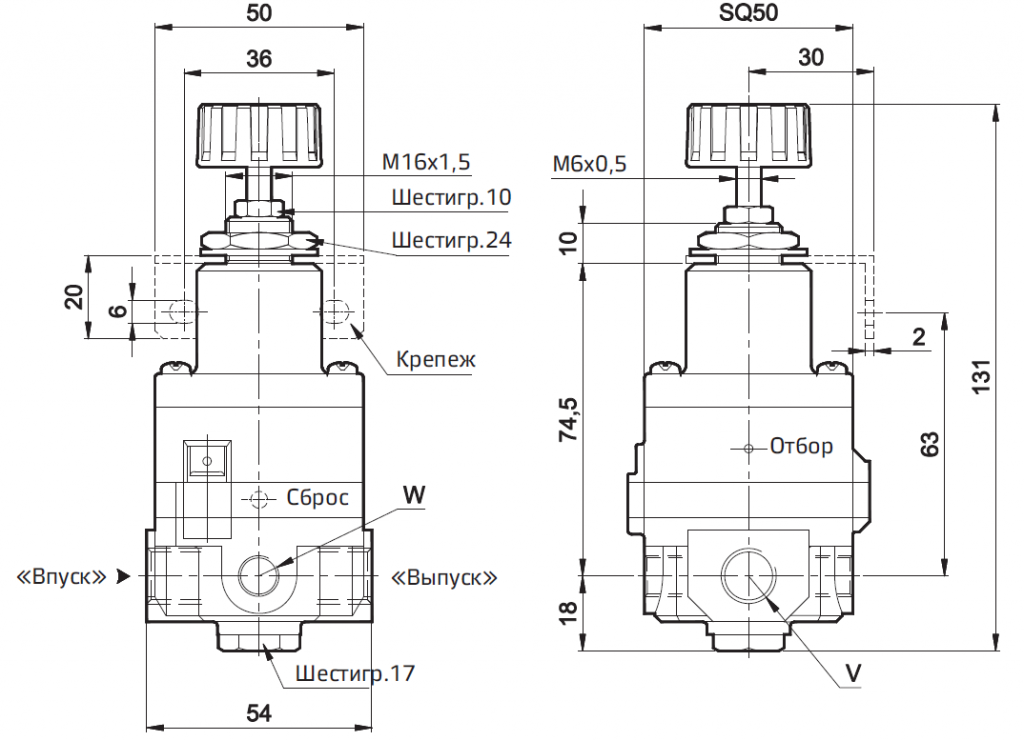

Диам. отверстия под вырез в панели
Размер
Модель
V
W
PR1361
G1/4
G1/8
PR1360
G1/8
G1/8
Принадлежности

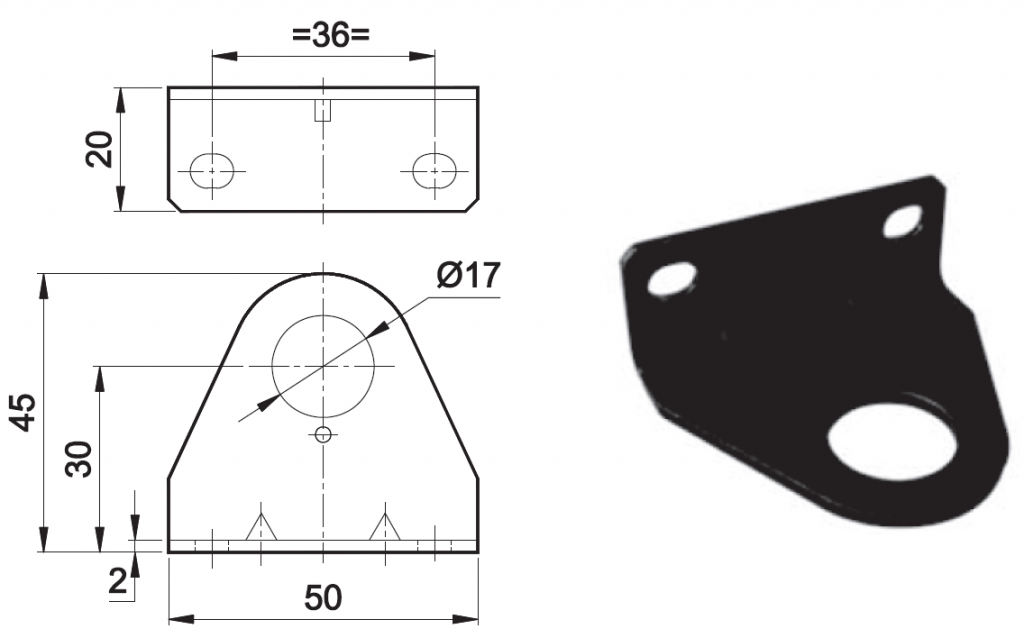

Крепеж

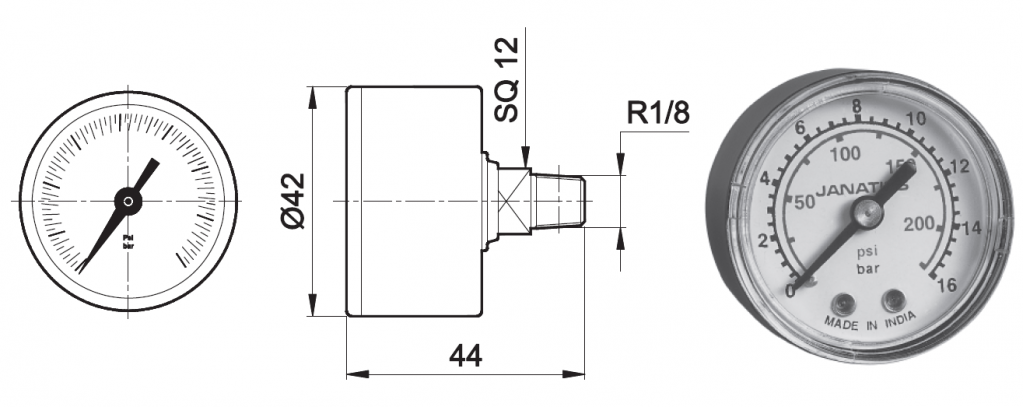

Манометр
№ заказа A2C05
Диапазон давления, бар
№ для заказа
0–4
A2PG04
0–6
A2PG06
0–8
A2PG08
0–16
A2PG16
Порядок заказа: укажите необходимый номер заказа.
Пример: крепление — № заказа: A2C05.
Меры предосторожности
Если в магистрали под давлением содержится сточная жидкость или грязь и т. д., диск может засориться, что приведет к неисправности, поэтому в дополнение к воздушному фильтру обязательно используйте коалисцентный фильтр.
Никогда не используйте смазочный материал на стороне подачи в регулятор, так как это может привести к засорению диска и привести к неисправности. Если для конечных устройств требуется смазка, подключите смазочный аппарат на выходной стороне регулятора.
Не используйте прецизионный регулятор вне диапазона его характеристик, так как это может привести к поломке (см. технические характеристики).
При монтаже выполняйте соединения, соблюдая обозначения отверстий.
Воздух обычно выходит из выхлопного отверстия (отверстие в средней части корпуса сбоку). Это необходимый расход воздуха, исходя из конструкции прецизионного регулятора, это в порядке вещей.
Обязательно затягивайте контргайку после регулировки давления.
Графики расхода — 1/8

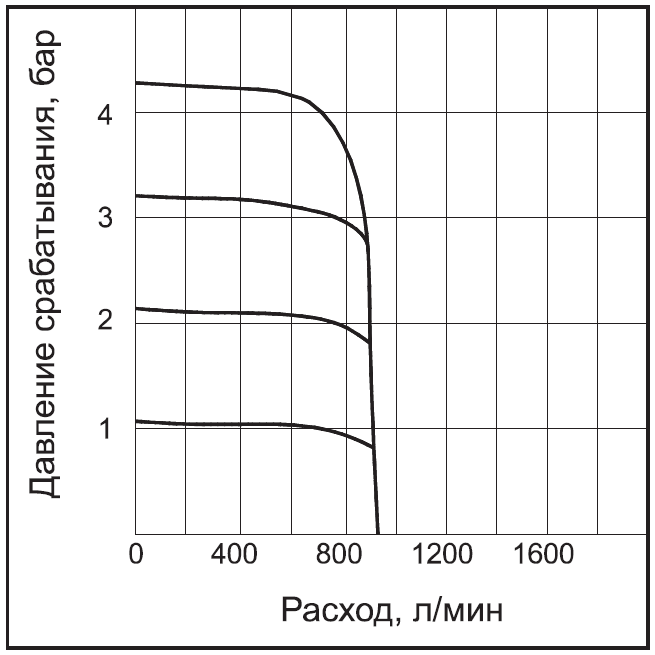

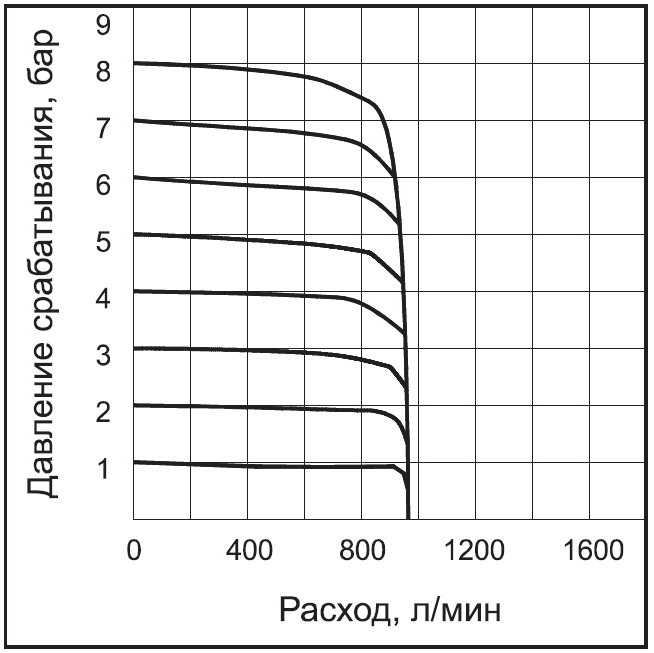

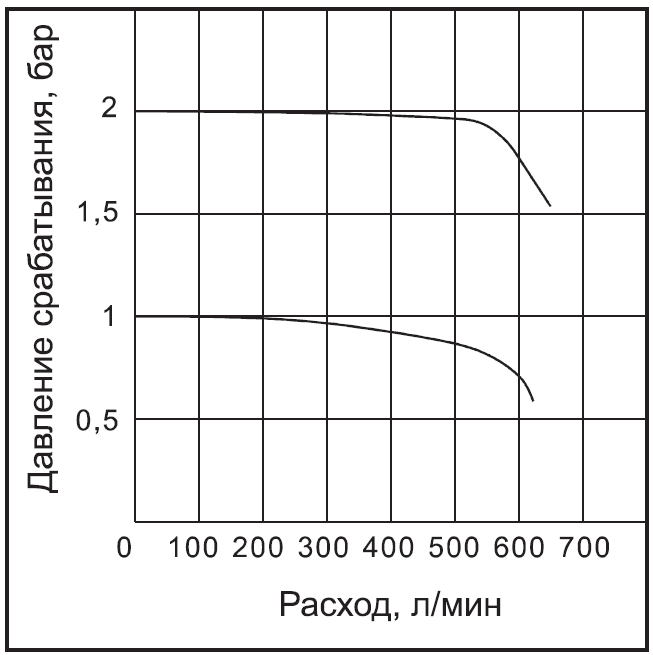

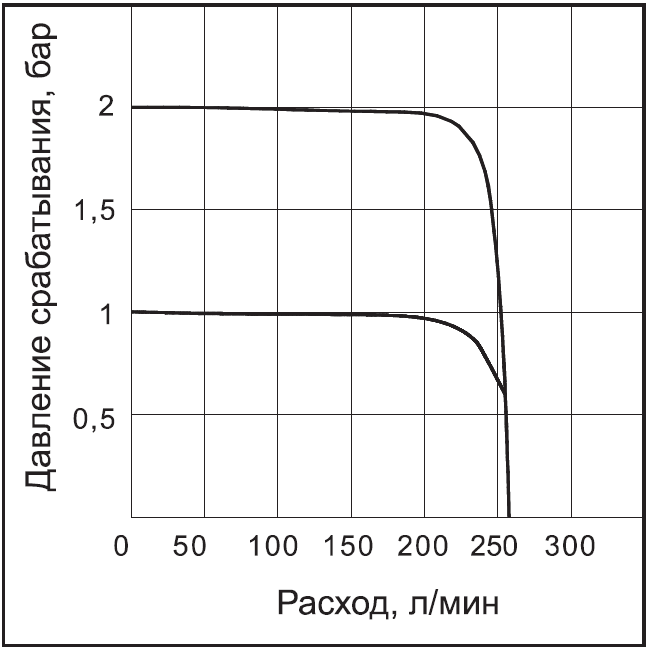

Характеристики потока

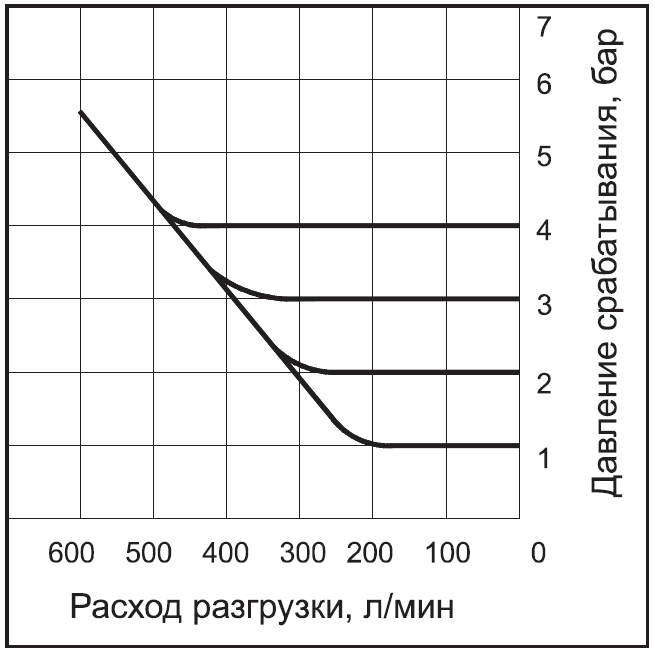

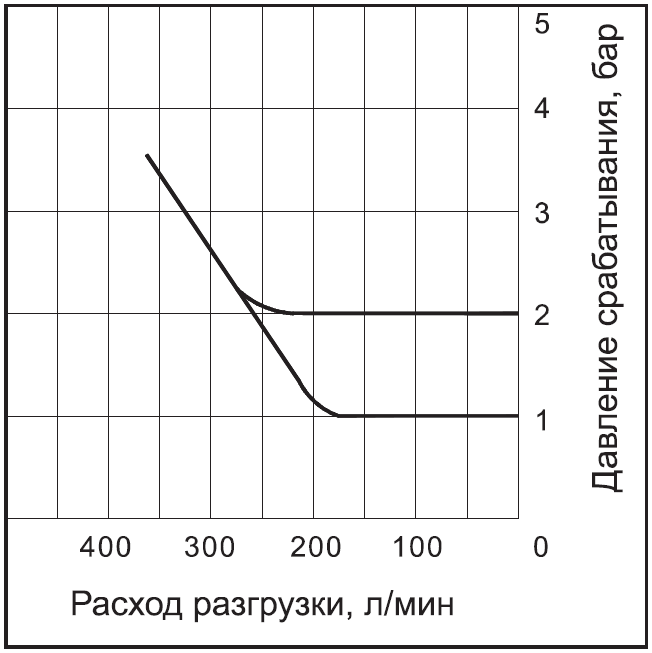

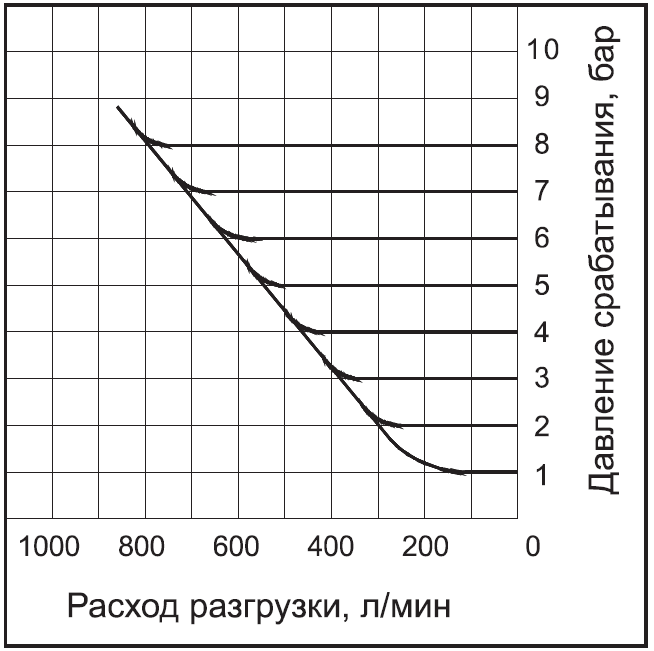

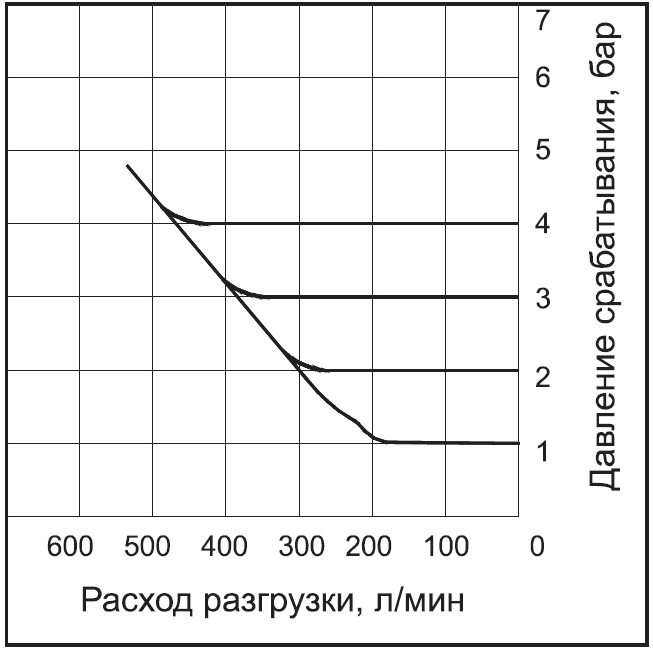

Характеристики разгрузки

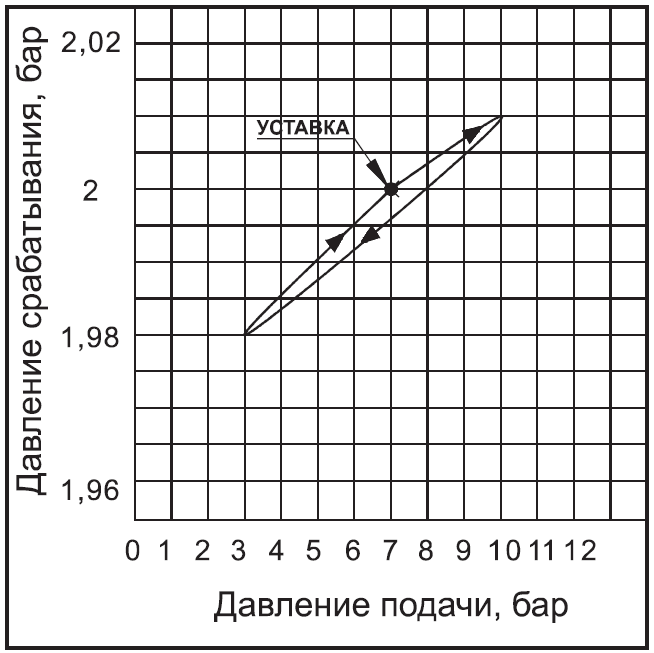

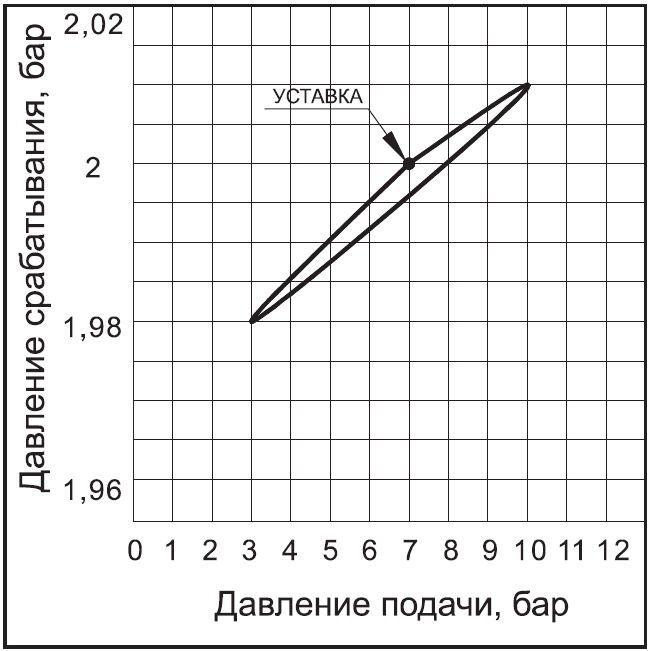

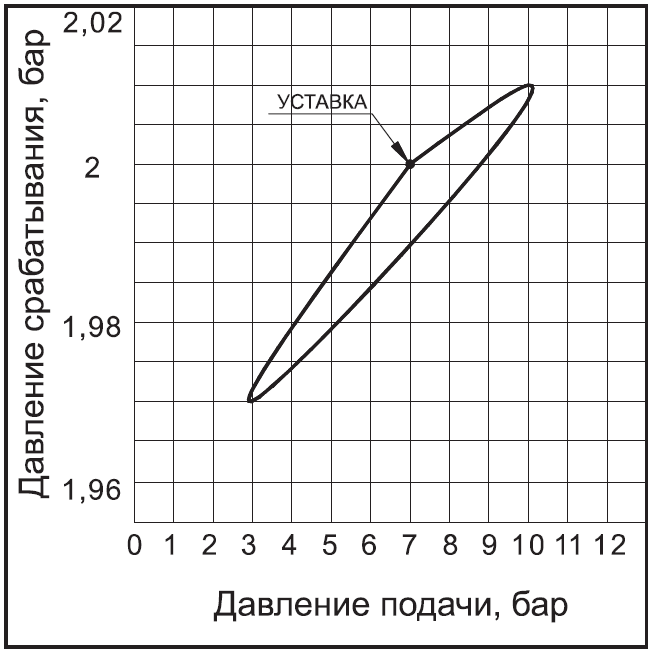

Характеристики давления
PR13603
Давление подачи — 10 бар
PR13603
Противодавление — 10 бар
PR13603
Давление подачи — 7 бар
Давление срабатывания — 2 бар
Расход — 0 л/мин
PR13602
Давление подачи — 7 бар
PR13602
Противодавление — 7 бар
PR13602
PR13601
Давление подачи — 5 бар
PR13601
Противодавление — 5 бар
PR13601
Графики расхода — 1/4

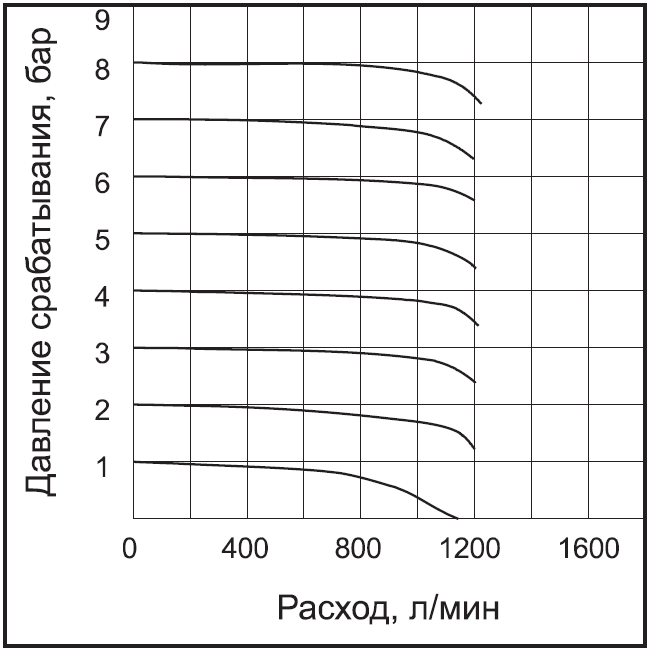

Характеристики потока

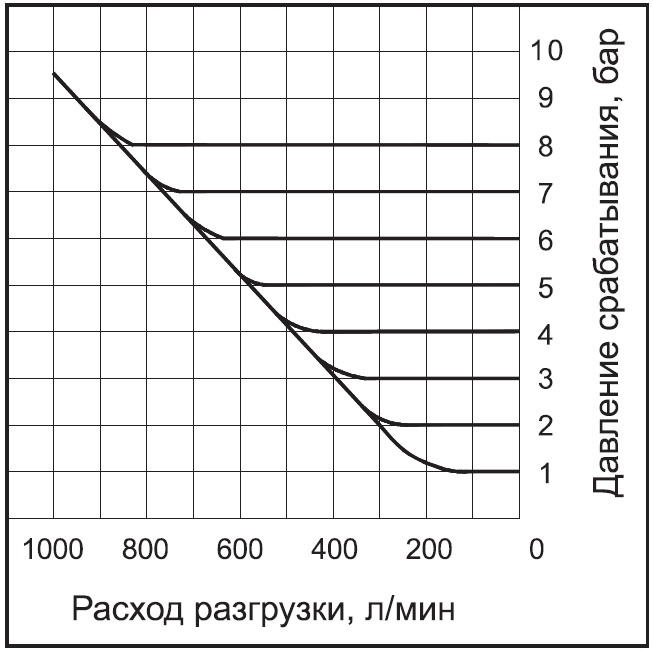

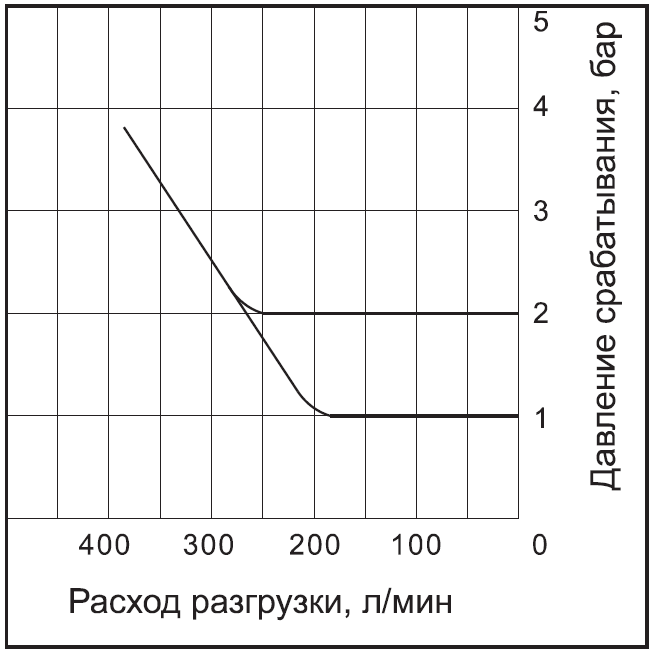

Характеристики разгрузки

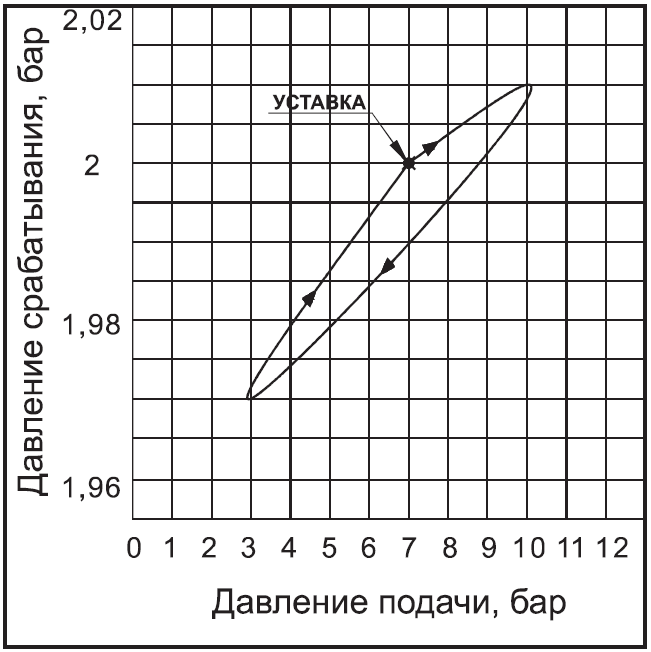

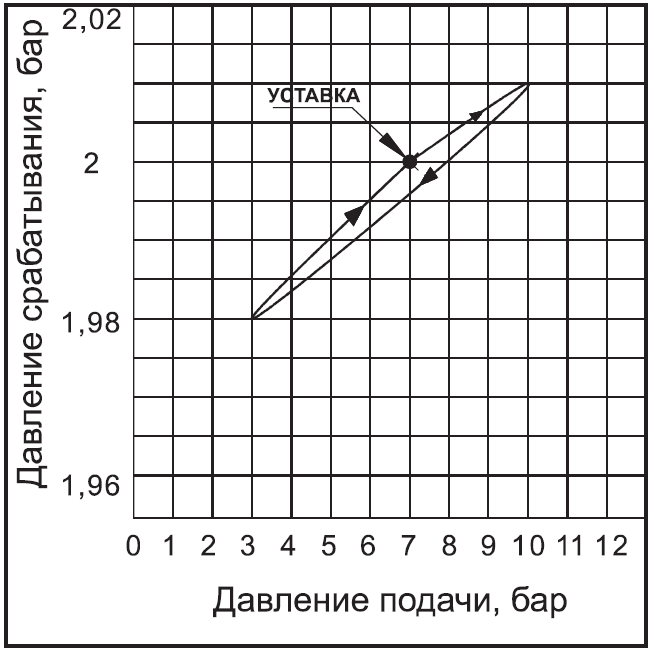

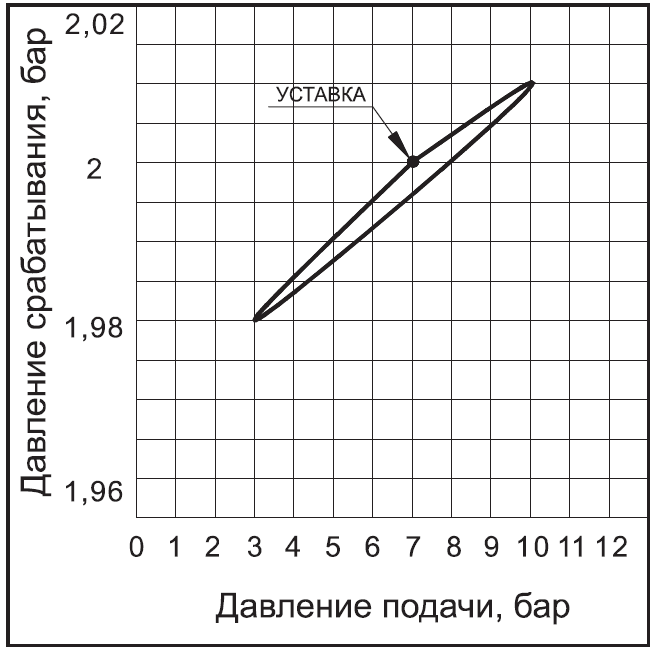

Характеристики давления
PR13613
Давление подачи — 10 бар
PR13613
Противодавление — 10 бар
PR13613
Давление подачи — 7 бар
Давление срабатывания — 2 бар
Расход — 0 л/мин
PR13612
Давление подачи — 7 бар
PR13612
Противодавление — 7 бар
PR13612
PR13611
Давление подачи — 5 бар
PR13611
Противодавление — 5 бар
PR13611
Порядок заказа
Размер корпуса и отверстия
Диапазон давления
361
360
G1/4
G1/8
1
2
3
0,05–2 бар
0,1–4 бар
0,1–8 бар
Пример заказа:
прецизионный регулятор — размер 1/4 (с отверстием G1/4), с диапазоном давления 0,1–8 бар: № для заказа: PR13613.
