Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
Герметичное уплотнение трубок.
Пригодность для трубок из нейлона и полиуретана.
Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
«Новый дизайн» — цанга из нержавеющей стали (по запросу).
Наружная коническая резьба с тефлоновым покрытием.
Необслуживаемая конструкция и длительный срок службы.
Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.
Некоторые из областей применения в пневматике включают в себя:
Пневматические цилиндры (все типы).
Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
Пневматические панели управления.
Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
Пневматические контуры в любой промышленности.

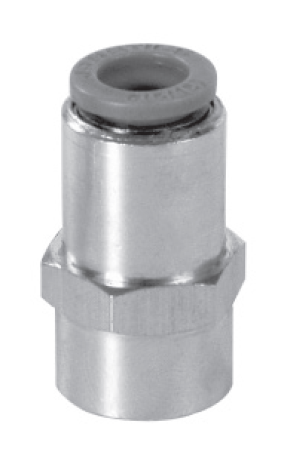

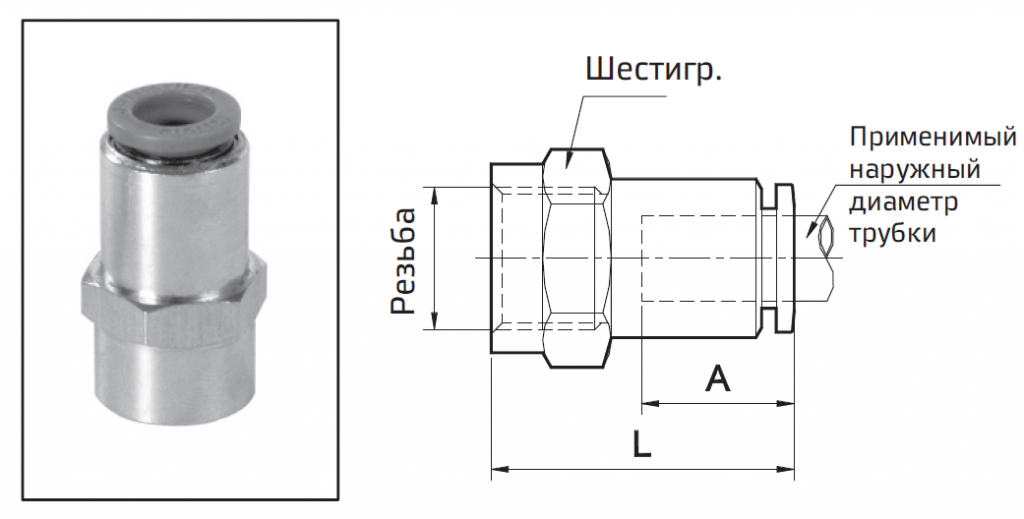

Применимый наружный диаметр трубки
Резьба (G)
Шестигр.
L
A
№ для заказа
4
1/8
14
27
14,5
WP2120460
1/4
17
31
14,5
WP2120461
6
1/8
14
27
15,5
WP2120660
1/4
17
31,5
15,5
WP2120661
8
1/8
14
27
16
WP2120860
1/4
17
31,5
16
WP2120861
3/8
22
31,5
16
WP2120862
10
1/4
17
33
18
WP2121061
3/8
22
35
18
WP2121062
12
3/8
22
35
18,5
WP2121262
1/2
27
39,5
18,5
WP2121263
14
1/2
27
39
19
WP2121463
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах.
Среда
Воздух #
Макс. рабочее давление
10 бар
Температура окружающей среды
5–60° С
Резьбовое соединение
Наружное: R — коническая резьба
Внутреннее: G — цилиндрическая резьба
Применимый материал трубки
Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)
Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки
± 0,1 мм
Рекомендуемая минимальная
толщина стенки трубок
Нейлон
Полиуретан
Наружный диаметр трубки (мм)
Толщина (мм)
Наружный диаметр трубки (мм)
Толщина (мм)
Ø4–12
1
Ø4
Ø6
Ø8
Ø10
Ø12
1 1 1,5 1,5 2
