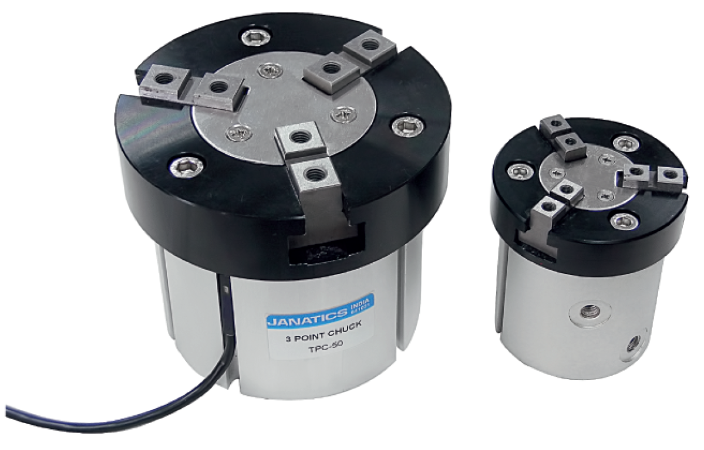

Трехточечный зажимной патрон — Ø25, 32, 40, 50, 63 мм
- Постоянный центр захвата.
-
Прочный анодированный корпус.
-
Пригодность для внутреннего или внешнего удержания.
-
Компактная конструкция.
-
С магнитом в поршне в стандартном исполнении.
Длина точки захвата
Основные размеры
Диаметр поршня(мм)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
U
|
V
|
W
|
X°
|
Y +0,04 +0
|
Z
|
AA
|
AB
|
AC
|
AD +0,04 +0
|
AE°
|
AF°
|
AG
|
AH°
|
AI°
|
AG1J-25
|
12
|
8
|
M3x0,5Px6dp
|
20
|
14
|
8
|
3
|
24
|
48
|
17
|
7,6
|
M5x0,8P
|
40
|
42
|
12
|
2
|
55
|
3
|
6
|
2
|
14
|
10
|
7
|
7,5
|
Ø3x3dp
|
5
|
15
|
17
|
M4x0,7Px10dp
|
Ø3x3dp
|
22,5
|
30
|
34
|
20
|
20
|
AG1J-32
|
14
|
8
|
M4x0,7Px8dp
|
24
|
16
|
11
|
4,5
|
32
|
64
|
15
|
8,5
|
M5x0,8P
|
42
|
52
|
15
|
2
|
60
|
3
|
9
|
2
|
20
|
12
|
8
|
7,5
|
Ø3x3dp
|
5
|
18,5
|
20
|
M5x0,8Px10dp
|
Ø3x3dp
|
22,5
|
30
|
44
|
20
|
20
|
AG1J-40
|
16
|
8
|
M4x0,7Px8dp
|
28
|
20
|
12
|
4,5
|
35
|
70
|
16,5
|
9
|
M5x0,8P
|
44
|
62
|
15
|
2
|
62
|
3
|
9
|
3
|
21
|
14
|
10
|
7,5
|
Ø4x4dp
|
6
|
23,5
|
26,5
|
M5x0,8Px10dp
|
Ø4x4dp
|
22,5
|
30
|
53
|
20
|
20
|
AG1J-50
|
18
|
10
|
M5x0,8Px10dp
|
34
|
22
|
14
|
5
|
41
|
82
|
19,5
|
10
|
M5x0,8P
|
49
|
70
|
20
|
2
|
72
|
3
|
10
|
2
|
24
|
17
|
11
|
7,5
|
Ø4x4dp
|
6
|
28
|
31
|
M5x0,8Px10dp
|
Ø4x4dp
|
22,5
|
30
|
62
|
20
|
20
|
AG1J-63
|
24
|
12
|
M5x0,8Px10dp
|
46
|
30
|
17
|
5,5
|
51
|
102
|
25,8
|
10,7
|
M5x0,8P
|
59
|
86
|
25
|
3
|
88
|
4
|
11
|
6
|
28
|
23
|
15
|
7,5
|
Ø5x5dp
|
7
|
34,5
|
38
|
M6x1,0Px10dp
|
Ø5x5dp
|
22,5
|
30
|
76
|
20
|
20
|
Сила захвата. Внешний захват
AG1J 25
|
AG1J 32
|
AG1J 40
|
|
|
|
AG1J 50
|
AG1J 63
|
|
|
|
|
Внутренний захват
AG1J 25
|
AG1J 32
|
AG1J 40
|
|
|
|
AG1J 50
|
AG1J 63
|
|
|
|
|
Код для заказа
|
|
|
|
Ø поршня (мм)
|
Виды монтажа
|
|
025
032
040
050
063
|
- Ø25
- Ø32
- Ø40
- Ø50
- Ø63
|
B
|
- базовый
|
Пример:
№ заказа трехточечного зажимного патрона с Ø поршня 40 мм: AG1J01040B
Принадлежности для трехточечного зажимного патрона
Магнитный датчик — AM090
Особенности
- Встроенный светодиодный индикатор.
-
Литой кабель с разделанным выводом и быстроразъемным
-
соединителем (QD).
-
Прямой монтаж, простота установки.
-
Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует выключатели цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.
Монтаж и расположение сенсорного переключателя
Диапазон считывания
Датчик закреплен на корпусе цилиндра. Головка магнитного поршня активирует датчик при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм.
Диапазон рабочих режимов
При перемещении головки поршня настройка и регулировка переключателя основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу ниже).
Настройка датчика и диапазон рабочих режимов
|
|
—
|
|
|
Тип переключателя
|
Концевое соединение
|
Тип соединения
|
|

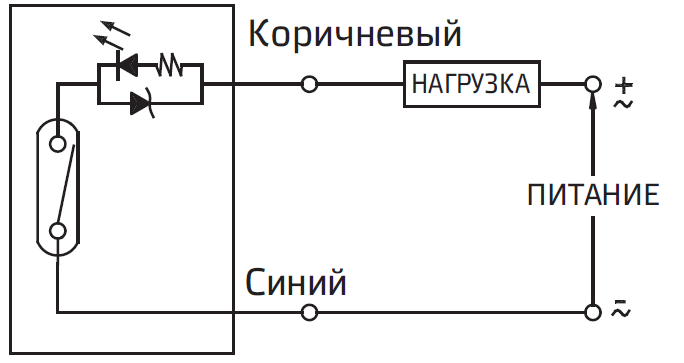

0 — двухжильный герконовый датчик

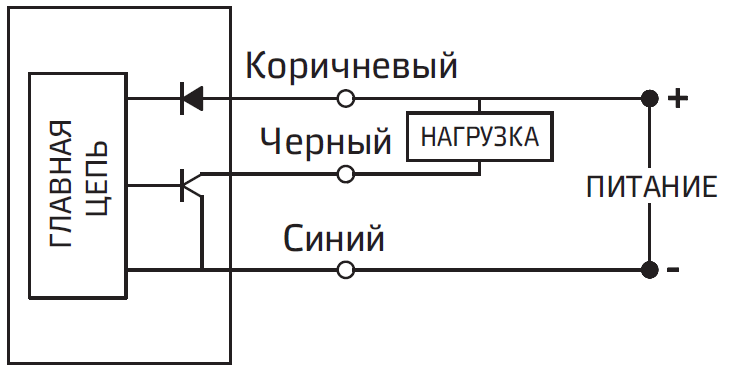

2 — беспроводной датчик, подача тока (PNP)

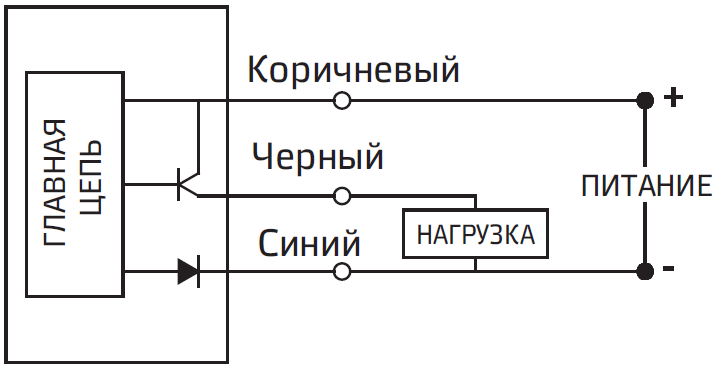

3 — беспроводной, приемка тока (NPN)
|
FL-04 - (разделанный вывод с кабелем длиной 2 метра)
QD-02 - (быстроразъемный соединитель с кабелем длиной 300 мм)
|
S — прямой
L — угловой
|
Пример заказа: двухжильный герконовый датчик с разделанным кабелем длиной 2 метра, прямой: AM090-0FL-04S.
