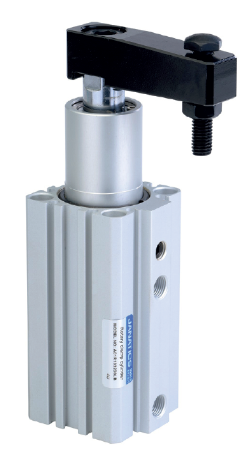

Поворотный зажимной цилиндр — Ø12, 16, 20, 25, 32, 40, 50, 63 мм
Особенности
- Для удобства загрузки и разгрузки заготовки в ограниченном пространстве.
-
Высокая скорость работы: 0,2 с/ход.
-
Компактные цилиндры с большим усилием сжатия, Ø12–63 мм.
-
Возможность установки герконовых датчиков на поверхностях цилиндров в качестве входных сигналов контроллеров.
-
Усовершенствованная точность монтажа. Направляющая втулка и отверстие для установочного штифта обеспечивают высокоточный монтаж.
-
Корпус, выполненный из экструдированного алюминия, который крепится непосредственно к оборудованию для жесткого, надежного монтажа в небольшом пространстве.
-
Возможность компактной конструкции оборудования. Подходит для зажимов проверки электронных деталей. Идеально подходит для монтажа в ограниченных пространствах.
-
Встроенный магнит доступен в стандартном исполнении, допускается прямой монтаж датчика. Монтаж в трех направлениях (Ø12–16 мм) (4 направления для Ø20–63 мм).
Стандартная длина хода
Диам.
|
12
|
16
|
20
|
25
|
32
|
40
|
50
|
63
|
Ход
|
10
|
•
|
•
|
•
|
•
|
•
|
•
|
|
|
20
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
50
|
|
|
|
|
|
|
•
|
•
|
Теоретическая таблица выходных данных
Модель
|
Шток (мм)
|
Направление качания
|
Полезная площадь (см2)
|
Рабочее давление, кгс/см2
|
3
|
5
|
7
|
10
|
A01R1-12
|
6
|
R
|
0,8
|
2,4
|
4
|
5,6
|
8
|
L
|
1,1
|
3,3
|
5,5
|
7,7
|
11
|
A01R1-16
|
8
|
R
|
1,5
|
4,5
|
7,5
|
10,5
|
15
|
L
|
2
|
6
|
10
|
14
|
20
|
A01R1-20
|
12
|
R
|
2
|
6
|
10
|
14
|
20
|
L
|
3
|
9
|
15
|
21
|
30
|
A01R1-25
|
12
|
R
|
3,7
|
11,1
|
18,5
|
25,7
|
37
|
L
|
4,9
|
14,7
|
24,5
|
34,3
|
49
|
A01R1-32
|
16
|
R
|
6
|
18
|
30
|
42
|
60
|
L
|
8
|
24
|
40
|
56
|
80
|
A01R1-40
|
16
|
R
|
10,5
|
31,5
|
52,5
|
73,5
|
10
|
L
|
12,5
|
37,5
|
62,5
|
87,5
|
125
|
A01R1-50
|
20
|
R
|
16,5
|
49,5
|
82,5
|
115,5
|
165
|
L
|
19,5
|
58,8
|
98
|
137,2
|
196
|
A01R1-63
|
20
|
R
|
28
|
84
|
140
|
196
|
280
|
L
|
31,2
|
93,6
|
156
|
218,4
|
312
|
Таблица весов
Единица: (г)
Отверстие
|
12
|
16
|
20
|
25
|
32
|
40
|
50
|
63
|
Ход
|
10
|
70
|
100
|
250
|
280
|
500
|
595
|
-
|
-
|
20
|
87
|
123
|
290
|
320
|
525
|
640
|
1100
|
1520
|
50
|
-
|
-
|
-
|
-
|
-
|
-
|
1350
|
1805
|
Таблица дополнительных весов
Единица: (г)
Отверстие
|
12
|
16
|
20
|
25
|
32
|
40
|
50
|
63
|
Ход
|
Рычаг
|
13
|
32
|
100
|
100
|
200
|
200
|
350
|
350
|
20
|
-
|
-
|
133
|
153
|
166
|
198
|
345
|
531
|
Внешние размеры
Модель
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
S
|
MA
|
MB
|
MC
|
N
|
NA
|
P
|
R
|
V
|
W
|
X
|
Y
|
Z
|
A01R1-12
|
5
|
16
|
2
|
35,5
|
48
|
2,5
|
—
|
6
|
M5x0,8
|
—
|
25
|
15,5
|
M3x0,5
|
6
|
Ø3,4
|
Ø6,5 dp 4
|
M4x0,7 резьба dp 8
|
—
|
18
|
5
|
4
|
8
|
8
|
20
|
29
|
M4x0,7
|
A01R1-16
|
5
|
16
|
2
|
35,5
|
48
|
2,5
|
—
|
8
|
M5x0,8
|
—
|
29
|
20
|
M5x0,8
|
10
|
Ø3,4
|
Ø6,5 dp 4
|
M4x0,7 резьба dp 8
|
—
|
18
|
7
|
5
|
11
|
11
|
25
|
36
|
M4x0,7
|
A01R1-20
|
7,5
|
27
|
3
|
62
|
72,5
|
3
|
20
|
12
|
M5x0,8
|
—
|
36
|
25,5
|
M8x1,25
|
12
|
Ø5,5
|
Ø9 dp 7
|
M6x1,0 резьба dp 10
|
—
|
22
|
101
|
7,5
|
16
|
16
|
35
|
51
|
M6x1,0
|
A01R1-25
|
8
|
28
|
3
|
63
|
73,5
|
3
|
23
|
12
|
M5x0,8
|
—
|
40
|
28
|
M8x1,25
|
12
|
Ø5,5
|
Ø9 dp 7
|
M6x1,0 резьба dp 10
|
—
|
22
|
10
|
7,5
|
16
|
16
|
35
|
51
|
M6x1,0
|
A01R1-32
|
9
|
33
|
4
|
72
|
94
|
5,5
|
30
|
16
|
RC(PT)1/8
|
4,5
|
45
|
34
|
M10x1,5
|
15
|
Ø5,5
|
Ø9 dp 7
|
M6x1,0 резьба dp 12
|
14
|
25
|
14
|
10
|
19
|
19
|
45
|
67
|
M8x1,25
|
A01R1-40
|
10
|
26
|
4
|
65
|
94
|
5,5
|
30
|
16
|
RC(PT)1/8
|
5
|
52
|
40
|
M10x1,5
|
15
|
Ø5,5
|
Ø9 dp 7
|
M6x1,0 резьба dp 10
|
15
|
25
|
14
|
10
|
19
|
19
|
45
|
67
|
M8x1,25
|
A01R1-50
|
10
|
30
|
4
|
77
|
112
|
5,5
|
37
|
20
|
RC(PT)1/4
|
7
|
64
|
50
|
M12x1,75
|
20
|
Ø6,6
|
Ø11 dp 8
|
M8x1,25 резьба dp 15
|
49
|
40
|
17
|
10
|
22
|
22
|
65
|
88
|
M10x1,5
|
A01R1-63
|
12
|
31
|
4
|
80
|
114
|
5,5
|
48
|
20
|
RC(PT)1/4
|
7
|
77
|
60
|
M12x1,75
|
20
|
Ø9
|
Ø14 dp 10,5
|
M10x1,5 резьба dp 18
|
22
|
40
|
17
|
10
|
22
|
22
|
65
|
88
|
M10x1,5
|
Задний фланец
№ для заказа
|
А
|
B
|
C
|
D
|
F
|
G
|
L
|
K
|
MR13020
|
25,5
|
38
|
48
|
60
|
6,3
|
13
|
6,6
|
8
|
MR13025
|
28
|
42
|
52
|
64
|
6,3
|
15
|
6,6
|
8
|
MR13032
|
34
|
48
|
56
|
65
|
5,5
|
21
|
6,3
|
10
|
MR13040
|
40
|
56
|
62
|
72
|
5,5
|
28
|
6,3
|
10
|
MR13050
|
50
|
67
|
76
|
89
|
6,6
|
35
|
6,3
|
10
|
MR13063
|
60
|
80
|
92
|
108
|
9
|
35
|
6,3
|
10
|
Меры предосторожности при проектировании и монтаже кронштейнов
При необходимости отдельного выполнения кронштейнов их длина и вес должны быть в следующем диапазоне.
1. Допустимый изгиб
Используйте длину кронштейна и рабочее давление в пределах графика 1, учитывая допустимый изгиб штока поршня
График 1
2. Момент инерции
Если рычаг длинный и тяжелый, повреждение внутренних деталей может быть вызвано инерцией.
Используйте момент инерции и скорость движения цилиндра в пределах графика 2, учитывая требования к рычагу
График 2
Для установки и снятия рычага на шток и со штока зафиксируйте рычаг с помощью гаечного ключа или тисков, а затем затяните болт. (Приложение чрезмерной силы к штоку поршня в направлении вращения может стать причиной повреждения внутреннего механизма.) Момент затяжки при монтаже представлен в следующей таблице.
Размер отверстия (мм)
|
Стандартный момент затяжки (Нм)
|
12
|
0,4–0,6
|
16
|
2–2,4
|
20,25
|
4–6
|
32,40
|
8–10
|
50,63
|
14–16
|
Меры предосторожности
- Чтобы исключить попадание пыли или стружки в цилиндр, перед подключением тщательно промойте трубопроводы.
-
Убедитесь в отсутствии царапин или вмятин на скользящей части штока. В противном случае уплотнения могут быть повреждены, что вызовет утечку.
-
Устанавливайте цилиндр так, чтобы зажимной поршень располагался приблизительно по центру хода зажатия.
-
Не прилагайте прижимные и другие нагрузки при вращении штока поршня.
Внимание
Приложение вращательного усилия к штоку поршня может привести к поломке цилиндра или нарушению невращательной точности. В связи с этим, прежде чем приступать к работе с цилиндром, ознакомьтесь с приведенными ниже данными.
- Убедитесь, что цилиндр установлен вертикально (рис. 4).
-
Не выполняйте каких-либо действий в направлении вращения (рис. 5)
(Рис. 1)
Не зажимайте наклонную поверхность
|
(Рис. 2)
Убедитесь, что при зажатии заготовка не перемещается
|
(Рис. 3)
Не выполняйте зажатие во время поворота
|
(Рис. 4)
Не эксплуатируйте цилиндр в горизонтальном положении
|
(Рис. 5)
Не выполняйте каких-либо работ в направлении вращения
|
-
Выполнение зажатия старайтесь обеспечивать в пределах диапазона хода зажима (прямолинейный захват) (рис. 3).
-
Убедитесь, что зажимная поверхность заготовки расположена вертикально по отношению к осевой линии цилиндра (рис. 1).
-
При зажатии не используйте цилиндр таким образом, чтобы внешняя сила способствовала перемещению заготовки (рис. 2).
-
Кроме того, не используйте цилиндр, когда вращательное усилие прикладывается к штоку поршня
Код для заказа
|
|
|
|
|
|
Поршень (мм)
|
Ход (мм)
|
Направление качания
|
Виды монтажа
|
|
012
016
020
025
032
040
050
063
|
- Ø 12
- Ø 16
- Ø 20
- Ø 25
- Ø 32
- Ø 40
- Ø 50
- Ø 63
|
Ø12 - 40
|
0 10 & 20mm
|
R
|
-по час. стрелке
|
B
|
- стандартный
|
|
Ø50 - 63
|
20 & 50mm
|
L
|
-против ч.стрелки
|
F
|
- задний фланец
|
Пример заказа:
Код для заказа цилиндра с поршнем 40 мм, ходом 20 мм, с направлением качания по часовой стрелке и
монтажом на фланце: A01R1 040 20 R
Принадлежности для поворотного зажимного цилиндра
Магнитный датчик — AM100
Особенности
- Встроенный светодиодный индикатор.
- Литой кабель с разделанным выводом и быстроразъемным соединителем (QD).
-
Прямой монтаж, простота установки.
-
Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует выключатели цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.
Монтаж датчика положения
Код для заказа
—
|
|
—
|
|
|
Тип переключателя
|
Концевое соединение
|
Тип соединения
|
|

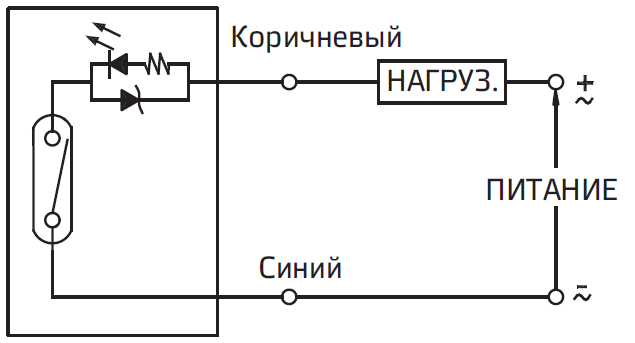

0 — двухжильный герконовый датчик

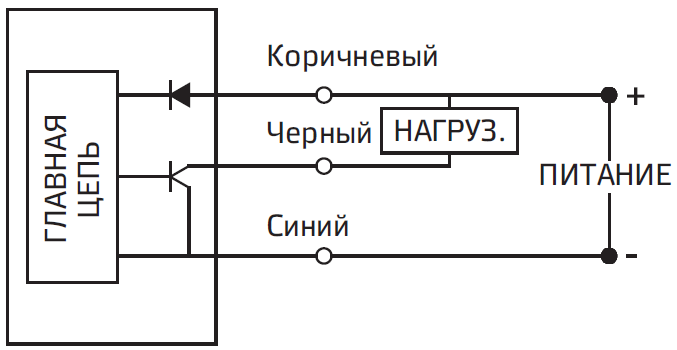

2 — беспроводной датчик, подача тока (PNP)

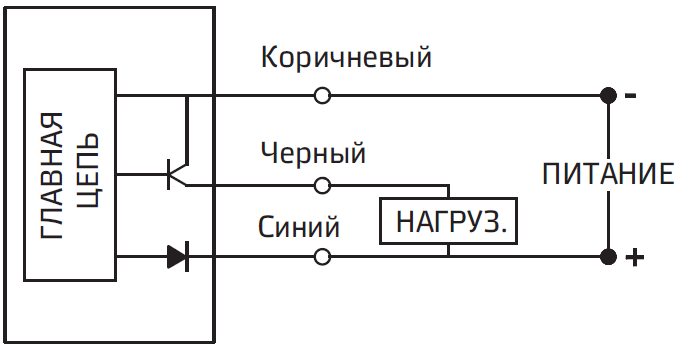

3 — беспроводной, приемка тока (NPN)
|
FL-04 (разделанный вывод с кабелем длиной 2 метра)
QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм)
|
S — прямой
L — угловой
|
Пример заказа: двухжильный герконовый датчик с разделанным кабелем длиной 2 метра, прямой: AM090-0FL-04S.
