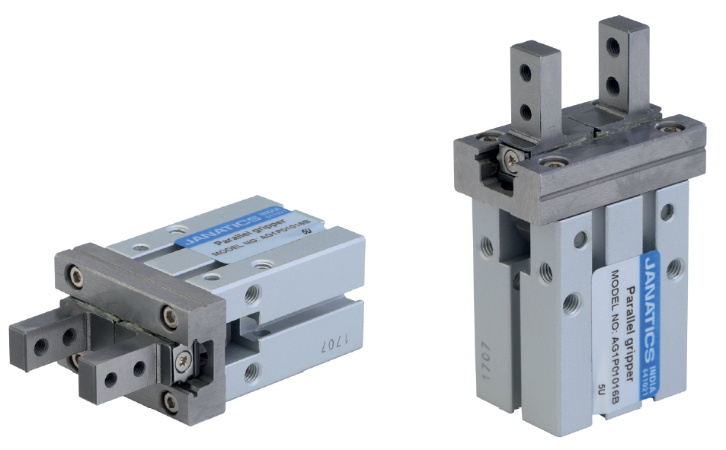

Особенности
- Прочный анодированный корпус.
- Возможность внутренней или наружной фиксации.
- Компактная конструкция.
- C магнитом в стандартном исполнении.
Тип
Режим работы
|
Модель
|
Диаметр поршня (мм)
|
Сила захвата (Н)
|
Ход закрытия (мм)
|
Масса (кг)
|
Внешняя сила захвата
|
Внутренняя сила захвата
|
Плунжерный
клапан
|
AG1P-10
|
10
|
11
|
17
|
4
|
0,06
|
AG1P-16
|
16
|
34
|
45
|
6
|
0,14
|
AG1P-20
|
20
|
42
|
66
|
10
|
0,27
|
AG1P-25
|
25
|
65
|
104
|
14
|
0,49
|
AG1P-32
|
32
|
158
|
193
|
22
|
0,81
|
AG1P-40
|
40
|
254
|
318
|
30
|
1,37
|
Режим работы и данные
Режим
Тип
|
Модель
|
Диаметр
поршня(мм)
|
Минимальное
рабочее
давление (бар)
|
Резьбовое
отверстие (мм)
|
Эффективная сила
захвата кгс (Н)
|
Двойное действие
|
AG1P-10
|
10
|
2,2
|
M2,5x0,45 — 4 шт
|
Открытие
|
1,7 (17)
|
Закрытие
|
1,1 (11)
|
AG1P-16
|
16
|
1
|
M3x0,5 — 4 шт
|
Открытие
|
4,5 (45)
|
Закрытие
|
3,4 (34)
|
AG1P-20
|
20
|
1
|
M4x0,7 — 4 шт
|
Открытие
|
6,7 (66)
|
Закрытие
|
4,2 (42)
|
AG1P-25
|
25
|
1
|
M5x0,8 — 4 шт.
|
Открытие
|
10,6 (104)
|
Закрытие
|
6,6 (65)
|
AG1P-32
|
32
|
1
|
M6x1,0 — 4 шт.
|
Открытие
|
19,6 (193)
|
Закрытие
|
16,1 (158)
|
AG1P-40
|
40
|
1
|
M8x1,25 — 4 шт
|
Открытие
|
32,4 (318)
|
Закрытие
|
25,9 (254)
|
Примечание: сила захвата — это сила открывающегося и закрывающегося захвата , расстояние точки захватывания которого составляет 30 мм, а давление срабатывания равно 5 бар.
Вид монтажа
1. Использование резьбы в нижней части
|
2. Использование резьбы на боковой стороне корпуса
|
|
|
Основные размеры
Диаметр
поршня(мм)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
AG1P-10
|
29
|
4
|
12
|
8
|
35,8
|
57
|
23
|
16
|
M3x0,5Рx5,5dp
|
M2.5x0.45P
|
5
|
3
|
5,7
|
27
|
11,4
|
M3x0,5Px6dp
|
19
|
AG1P-16
|
38
|
5
|
15
|
9,5
|
40,5
|
67,3
|
24,5
|
24
|
M4x0,7Px8dp
|
M3x0,5P
|
8
|
4
|
7
|
30
|
16
|
M4x0,7Px4,5dp
|
19
|
AG1P-20
|
50
|
8
|
20
|
11,5
|
50,8
|
84,8
|
29
|
30
|
M5x0,8Px10dp
|
M4x0,7P
|
10
|
5
|
9
|
35
|
18,5
|
M5x0,8Px8dp
|
23
|
AG1P-25
|
63
|
10
|
25
|
13
|
61,6
|
102,7
|
30
|
36
|
M6x1Px12dp
|
M5x0,8P
|
12
|
6
|
12
|
36,5
|
22
|
M6x1Px10dp
|
23,5
|
AG1P-32
|
97
|
12
|
29
|
14
|
65
|
113
|
40
|
46
|
M6x1Px13dp
|
M6x1P
|
15
|
7
|
14
|
48
|
26
|
M6x1Px10dp
|
31
|
AG1P-40
|
119
|
14
|
36
|
16
|
82
|
139
|
49
|
56
|
M8x1,25Px13dp
|
M8x1,25P
|
18
|
9
|
17
|
58
|
32
|
M8x1,25Px13dp
|
38
|
Диаметр
поршня (мм)
| R | S | T | U | V | W | X | Y | Z | AA | AB | AC +0,03 +0,01 | AD | AE | AF | AF | AH |
AG1P-10
| 9 | 9 | M3x0,5Рx5,5dp
| 7,6 | 16,4 | 12 | 5,2 | 16 | 18 | 23 | M3x0,5Px6dp
| Ø2x3dp
| 23,2 | 19,2 | 20 | 16 | 11,6 |
AG1P-16
| 7,5 | 13 | M5x0,8Px8dp
| 11 | 23,6 | 15 | 6,5 | 23,2 | 22 | 30,6 | M4x0,7Px8dp
| Ø3x3dp
| 30,9 | 24,9 | 26,6 | 23,2 | 17 |
AG1P-20
| 10 | 15 | M5x0,8Px8dp
| 16,8 | 27,6 | 18 | 7,5 | 27,2 | 32 | 42 | M5x0,8Px10dp
| Ø4x4dp
| 42,3 | 32,3 | 36 | 20 | 27,2 |
AG1P-25
| 10,5 | 20 | M5x0,8Px8dp
| 21,8 | 33,6 | 22 | 10 | 33,2 | 40 | 52 | M6x1Px12dp
| Ø4x4dp
| 53,3 | 39,3 | 44 | 24,4 | 33,2 |
AG1P-32
| 11 | 24 | M5x0,8Px8dp
| 23 | 40 | 26 | 12 | 39,6 | 46 | 60 | M6x1Px13dp
| Ø5x5dp
| 72 | 50 | 50,5 | 28,5 | 39,6 |
AG1P-40
| 12 | 28 | M5x0,8Px8dp
| 29 | 48 | 32 | 14 | 47,6 | 56 | 72 | M8x1,25Px15dp
| Ø5x5dp
| 88 | 58 | 61 | 34 | 47,6 |
Наружный диаметр — характеристика силы захвата
AG1P-10
|
AG1P-16
|
AG1P-20
|
|
|
|
AG1P-25
|
AG1P-32
|
AG1P-40
|
|
|
|
Внутренний диаметр — характеристика силы захвата
AG1P-10
|
AG1P-16
|
AG1P-20
|
|
|
|
AG1P-25
|
AG1P-32
|
AG1P-40
|
|
|
|
Примечание 1: L: длина точки захвата = 20 мм, P: давление = 5 кгс/см2
Код для заказа
|
|
|
Отверстие (мм)
|
Виды монтажа
|
010
016
020
025
032
040
|
— Ø10
— Ø16
— Ø20
— Ø25
— Ø32
— Ø40
|
B
|
— стандартный
|
Пример заказа
№ заказа параллельного захвата с базовым диаметром отверстия 40 мм: AG1P01040B
Принадлежности для параллельных захватов. Магнитный датчик — AM080, AM090
Особенности
- Встроенный светодиодный индикатор.
- Литой кабель с разделанным выводом и быстроразъемным соединителем (QD).
- Прямой монтаж, простота установки.
- Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует датчики цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.
Настройка считывания и монтаж
Диапазон считывания
Сенсорный переключатель закреплен на корпусе цилиндра. Головка магнитного поршня активирует сенсорный переключатель при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм.
Диапазон рабочих режимов
При перемещении головки поршня настройка и регулировка переключателя основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу ниже).
Настройка сенсорного переключателя и диапазон рабочих режимов
Модель
|
AM080*
|
Диаметр поршня
|
Диапазон рабочих режимов (F)
|
Разность срабатывания (R)
|
Ø10
|
5
|
1
|
Ø16
|
11,5
|
1
|
Ø20
|
10
|
1
|
Ø25
|
12
|
1
|
Ø32
|
10
|
1,2
|
Ø40
|
12
|
1,2
|
Модель
| AM090*
|
Диаметр поршня
| Диапазон рабочих режимов (F)
| Разность срабатывания (R)
|
Ø10
| ... | ... |
Ø16
| 5 | 1 |
Ø20
| 8 | 1 |
Ø25
| 8 | 1 |
Ø32
| 10 | 1 |
Ø40
| 13 | 1,2 |
* AM090 тип монтажа спереди
Порядок заказа
—
ИЛИ
|
|
—
|
|
|
Тип переключателя
|
Концевое соединение
|
Тип соединения
|

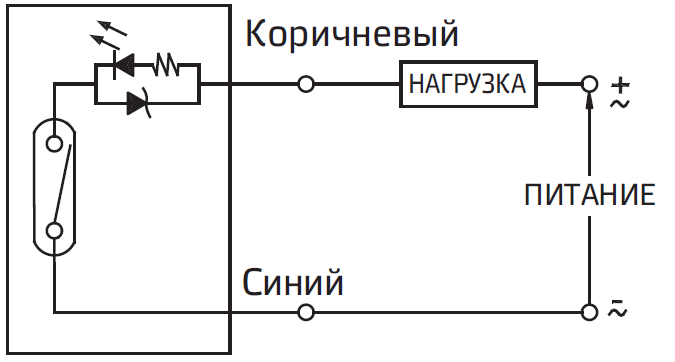

0 — двухжильный герконовый датчик

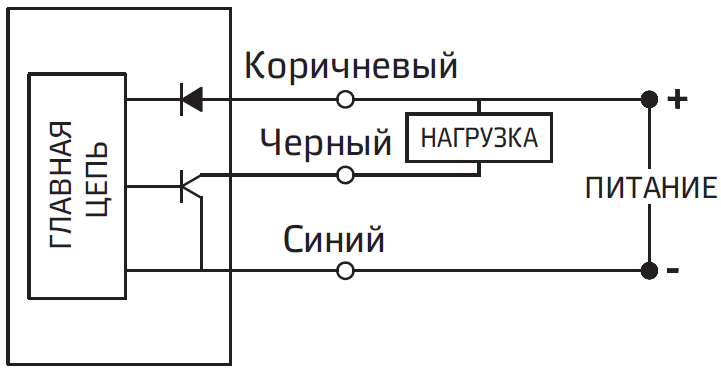

2 — беспроводной датчик, подача тока (PNP)

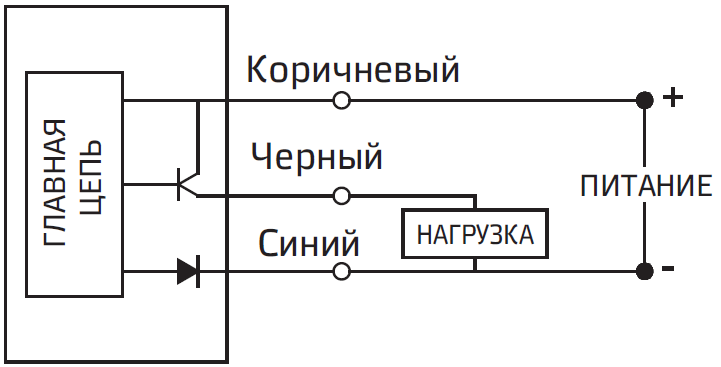

3 — беспроводной, приемка тока (NPN)
|
FL-04 (разделанный вывод с кабелем длиной 2 метра)
QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм)
|
S — прямой
L — угловой
|
Пример заказа: двухжильный герконовый датчик с разделанным кабелем длиной 2 метра, прямой: AM080-0FL-04S.
