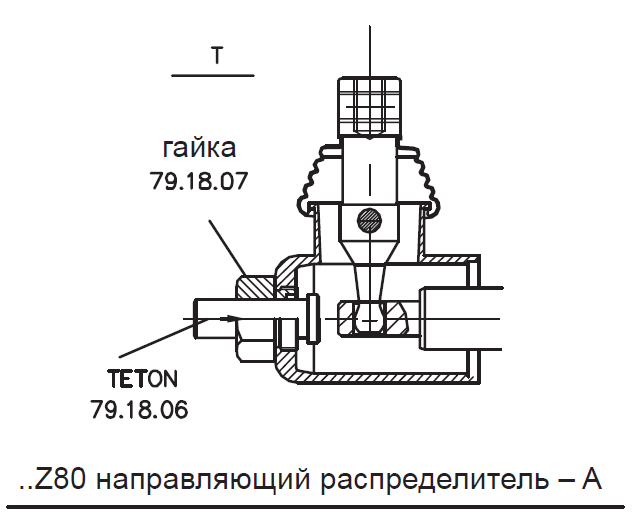

Пневматическое управление включением-
отключением, 5–10 бар, отверстия с NPTF-
резьбой 1/8–27
H
Гидравлическое управление включением-
отключением, Pn 5–20 бар, отверстия G 1/4

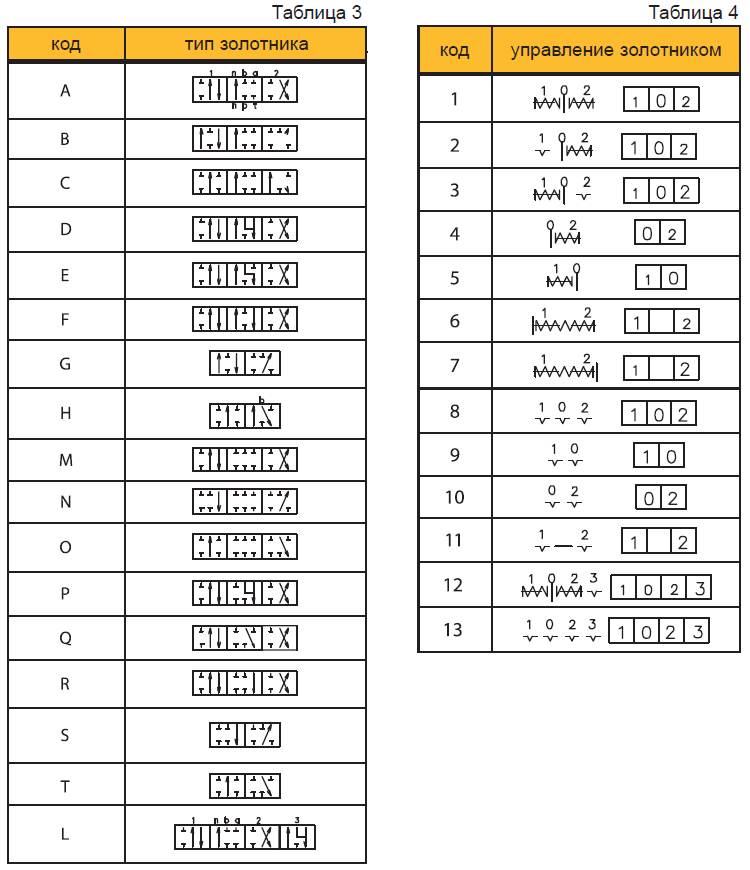

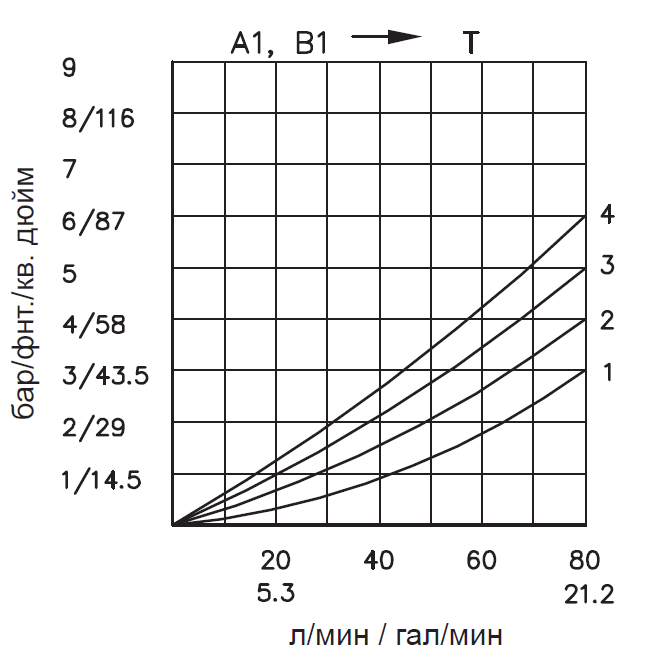

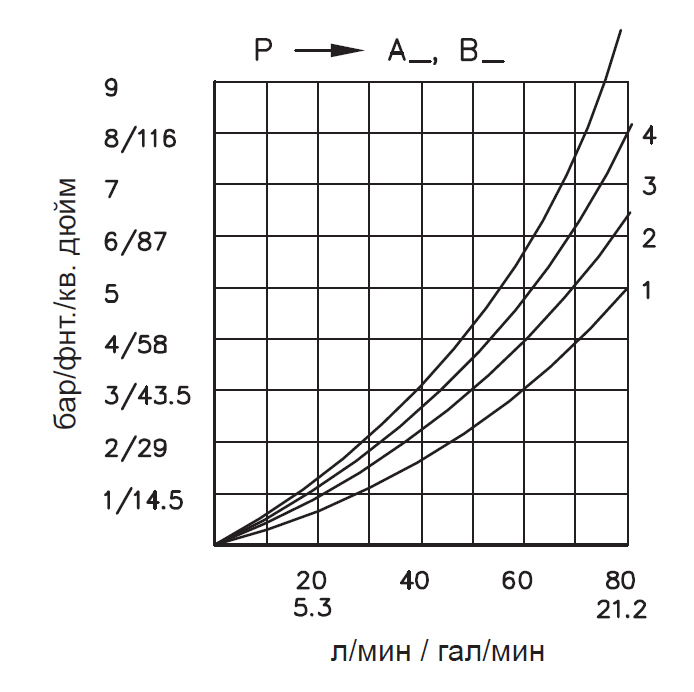

Таблица 7
код
отверстия (типы резьбы)
P
A, B
T
N
C2
M
M22x1,5
M122x1,5
M26x1,5
M26x1,5
M26x1,5
G
G1/2
G3/4
G3/4
G3/4
G3/4
S
7/8- 14UNF
7/8- 14UNF
7/8- 14UNF
1-1/16- 14UNF
1-1/16- 14UNF
Таблица 8
код
конструктивное исполнение
код
конструктивное исполнение
код
конструктивное исполнение
KZ
KY
KI
KZ1
KY1
KI1
KZ0
KY0
KI0
KZ01
KY01
KI01
— без ручного управления
Таблица 9
код
отверстия (типы резьбы)
С
Запирание в среднем положении
С2
Деталь для переноса давления
—
Без детали для переноса давления
X
Отбор давления перед баком
код
используемые присоединительные отверстия
11
P1 ; T1
12
P1 ; T2
21
P2 ; T1
22
P2 ; T2
Дистанционное управление
Высокопрочные органы управления для удобного монтажа на всех типах распределителей. Допускается отдельный или совместный монтаж.
Они оснащаются тросами тянуще-толкающего типа для тяжелых условий эксплуатации, обеспечивающими плавную работу рычага управления, и доступны в виде трёх разных моделей, удовлетворяющих различные потребности клиентов.
ДЖОЙСТИК «+»
данный орган управления обеспечивает возможность одновременно управлять двумя золотниками
стандартное исполнение 1
стандартное исполнение 2
стандартное исполнение 3
стандартное исполнение 4
Варианты для заказа
без джойстика
02P40 1A1A1GKZ1
с джойстиком
02P40 1(A1A1)(js+3)G
3047
3076
3077
Ход
13+13 мм
13+13 мм
13+13 мм
Макс. нагрузка
45 кг
45 кг
45 кг
Передаточное число
10:1
10:1
10:1
Блокировка в нейтральном положении
Нет
Нет
Да
Блокировка заднего хода
Нет
Да
Нет
Цвет корпуса
Черный
Тип троса
Для тяжёлых условий работы
Рабочая температура
-40°/+80°С
-40°/+80°С
-40°/+80°С
