2-линейный клапан, нормально открытый, тарельчатого типа. Клапан можно использовать со стандартными катушками для постоянного тока или для выпрямленного переменного тока (RAC) от источника питания переменного тока.
[1] Код для заказа
(1)
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
|
(7)
|
EV
|
0
|
—
|
34
|
/
|
|
—
|
|
—
|
|
—
|
|
(1) EV: Встраиваемый направляющий электромагнитный клапан
(2) O: Клапан с сердечником ø13 мм (см. 4), 2-линейный, 2-позиционный, тарельчатого типа, нормально открытый, с однонаправленным потоком
(3) 34: ¾”-16 UNF ø12,7 мм – см. A

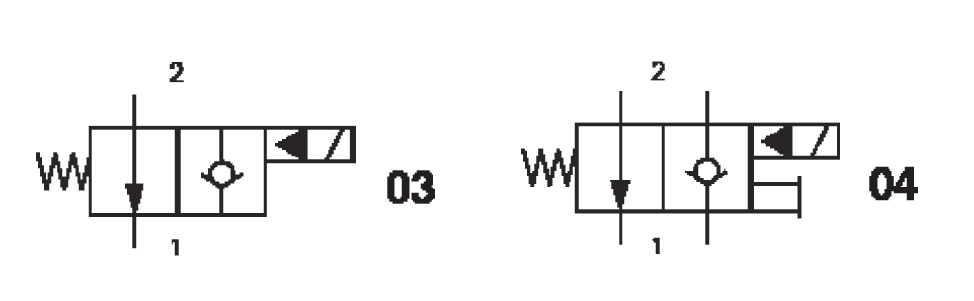

(4) Варианты клапанов (см. 8 ):
03: Без устройства ручного управления
04: Устройство ручного управления
(5) Электрическое напряжение и электромагнитные катушки (см. 3, см. 6):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
(6) Опции соединения катушки (см. 3):
Без обозначения: Стандартное соединение ISO 4400 / DIN 43650 / A
/C: Разделанный вывод
/A: AMP Junior
(7) Опции соединителей ISO 4400 / DIN 43650/A (см. 7):
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
Тарелка 4 приводится в действие при помощи управления, и удерживается и балансируется посредством давления в нормально открытом положении для прохождения потока от 2 к 1. Когда к электромагниту 6 подводится питание, подвижный якорь 7 и управляющий штифт 8 перемещаются к пружине, и тарелка снова закрывается прижатием к седлу 5. Устройство ручного управления при нажатии обеспечивает работу клапана в случае сбоя электроснабжения.

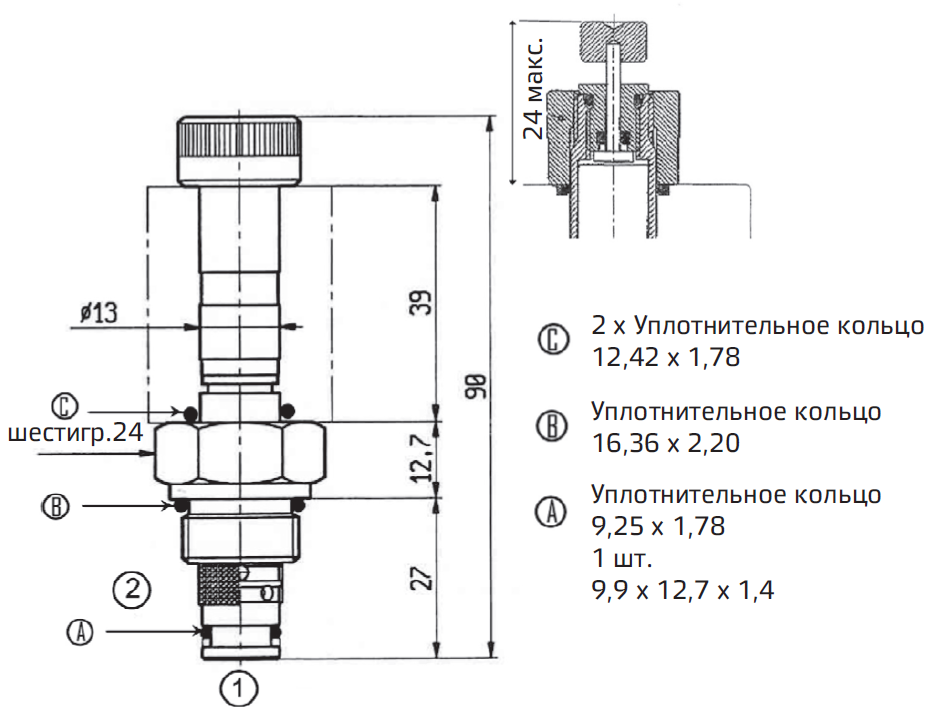

[2] Установочные размеры (мм)

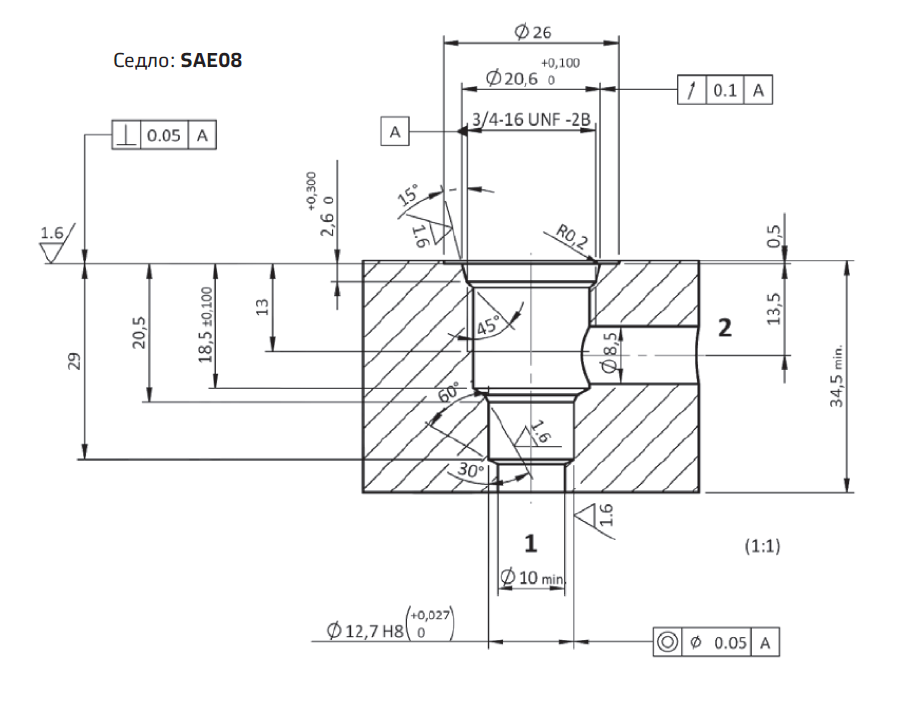

Клапаны EV*.34 устанавливаются в седло 3/4”-16 UNF ø12,7 мм (см. A и 6). Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм..

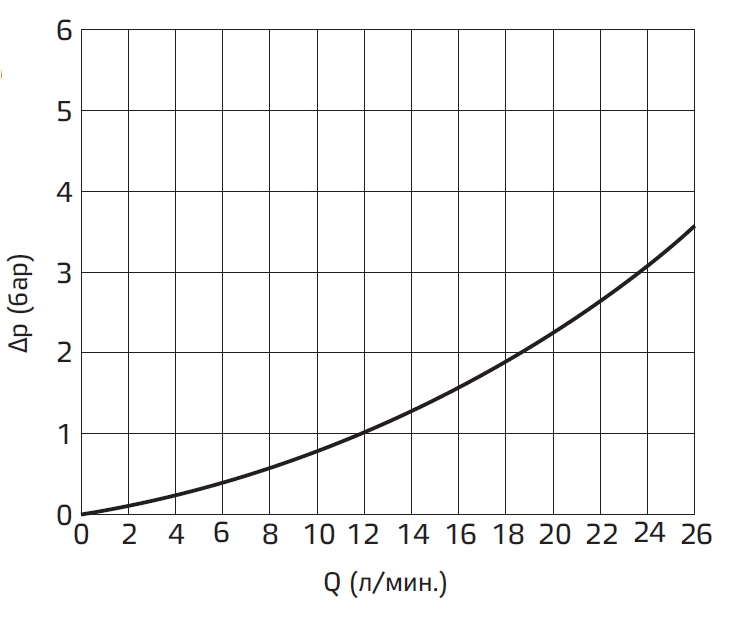

[3] Перепады давлений
Вязкость 42 сСт и 50°С
[4] Соединители
Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:
1 = 12 B, 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.

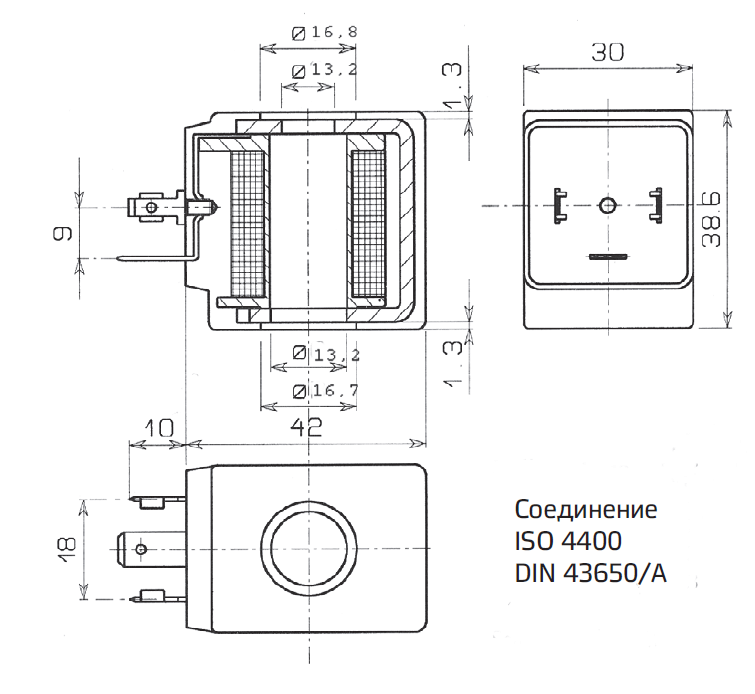

[5] Катушки типа C30 (ø13 мм – 18 Вт: 35 ВА)
Катушка
|
Напряжение постоянного/
выпрямленного переменного
тока
|
Номинальный ток (А)
|
Сопротивление
при 20 °C (0м)
|
Номинальная мощность (ВТ)
|
Класс изоляции
|
C36-012C
|
V 12 DC
|
1,55
|
7,7
|
18,6
|
H
|
C36-024C
|
V 24 DC
|
0,8
|
31
|
19
|
C36-024R
|
V 24 RAC
|
0,85
|
27
|
18,3
|
C36-048C
|
V 48 DC
|
0,4
|
116
|
19
|
C36-048R
|
V 48 RAC
|
0,4
|
106
|
17,3
|
C36-110R
|
V 110-115RAC
|
0,16
|
600
|
16
|
C36-220R
|
V 220-230 RAC
|
0,08
|
2500
|
16
|
[6] Варианты
01 и 02: Фильтр (0,25 мм) в линии предотвращает загрязнение и позволяет эффективно распределять поток вокруг тарелки. 02 и 04: Устройство ручного управления штифтового типа. Нажмите на штифт, чтобы переместить тарелку и открыть поток между 1 и 2; потяните штифт, чтобы восстановить исходное состояние нормального закрытия тарелки (поток между 1 и 2 перекрыт).
