Двигатели с тормозом серии MTM/B

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242
M+S Hydraulic Plc
БОЛГАРИЯ

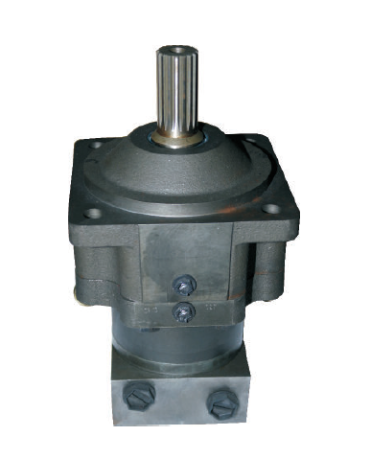

Двигатели с тормозом серии MTM/B
Добавить в лист запросов запросить в один клик Заказать звонок
Cохранить в PDF Распечатать
MTM/B
 1 2 3 4 5

 КОД ЗАКАЗА
Поз. 1
 200 250 325 400 470 500 630 725
Код рабочего объёма
 201,4 см3/об
 251,8 см3/об
 326,3 см3/об
 410,9 см3/об
 475 см3/об
 523,6 см3/об
 631,2 см3/об
 724,3 см3/об

Поз. 2 C G M T SH
 K
Выступающие части вала А
 1-1/2” цилиндрический, призматическая шпонка 3/8x3/8x2 1/4”
 1-1/2” 17T со шлицами (3/8-16 UNC) 40 мм цилиндрический, призматическая шпонка 12x8x70 1:8 конический, призматическая шпонка 7/16x7/16x1 1/4" 1-1/2" 17T шлицевой (M12)
 1:10 конический, призматическая шпонка 12x8x28

Поз. 3
 2 4
Отверстия
 Боковые отверстия, 2xG 3/4, G 1/4, резьба BSP, ISO 228
 Боковые отверстия, 2x 1-1/16-12 UN, уплотнительное кольцо,9/16-18 UNF, 7/16-20 UNF

 Поз. 4
Характерные особенности


Поз. 5
 Без кода
 F
Модель
 Указывается заводом
 Овальный фланец, четыре отверстия
Примечание
* Запрещено превышать допустимый выходной крутящий момент валов. Гидромоторы в стандартном исполнении покрыты фосфатом марганца.

Размеры



Стандартное вращение
Вид с торца вала
Отверстие A под давлением – по час. стрелке
Отверстие B под давлением – против часовой стрелки
Вращение в обратном направлении
Вид с торца вала
Отверстие A под давлением – против часовой стрелки
Отверстие B под давлением – по час. стрелке

Тип

2 4
P (A,B) 2xG 3/4 2x1 — 1/16 — 12UN
T G 1/4 9/16 —18UNF
C G 1/4 7/16 —18UNF
Тип
 L mm L2 mm L1 mm
MTM/B 200 226 184 25
MTM/B 250
 232,5 190 31,3
MTM/B 315
 241,5 199,5 40,5
MTM/B 400
 252 210 51
MTM/B 470
 260 218 59
MTM/B 500
 249 207 48
MTM/B 630
 262 220 61
MTM/B 725
 271 229 70

Выступающие части вала

С М
1½" [38,1] цилиндрический, Призматическая
шпонка ⅜"x ⅜"x 2x¼” BS46
Макс. крутящий момент 133 даН.м
 Ø40 цилиндрический, Призматическая шпонка A12x8x70
Макс. крутящий момент 133 даН.м

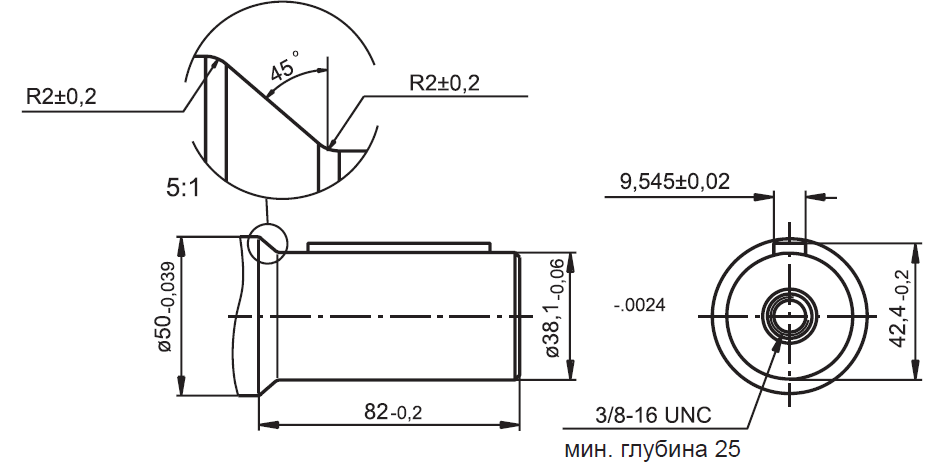

выступающие части выходного вала1.PNG

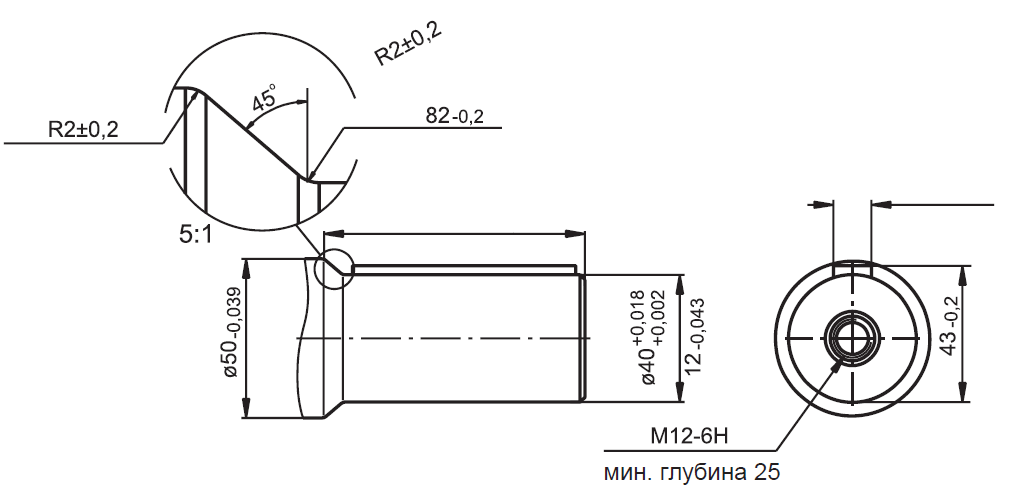

 выступающие части выходного вала2.PNG
G T
 17T шлицевой, 1½" ANS B92.1-1976
Макс. крутящий момент 133 даН.м 		1 3/4" SAE J501 Конический 1:8 Призматическая шпонка
7/16"x7/16”x1¼” BS46
Макс. крутящий момент 210 даН.м

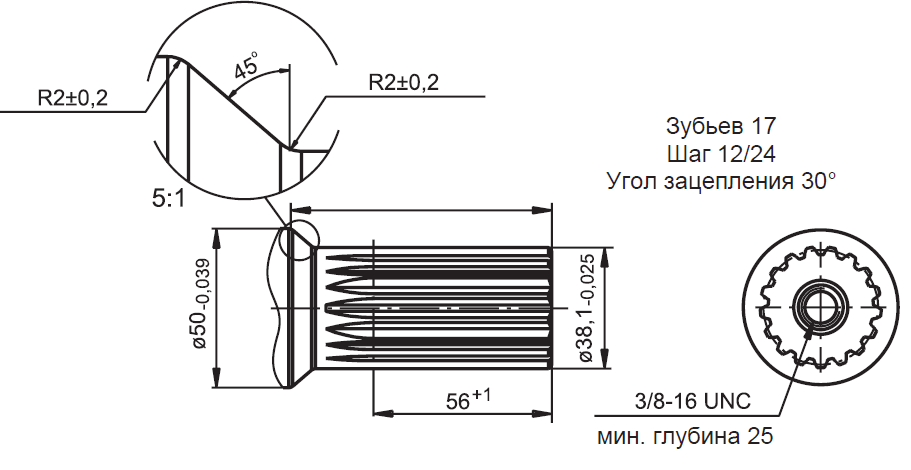

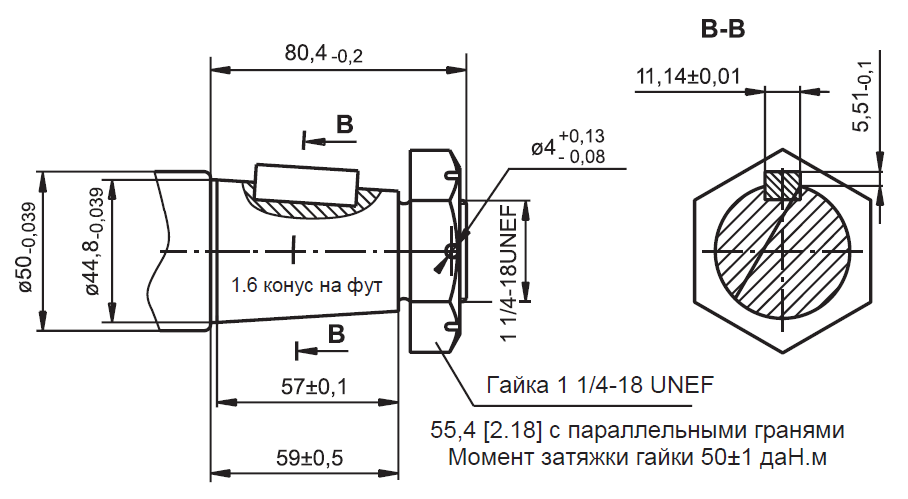

выступающие части выходного вала3.PNG выступающие части выходного вала4.PNG
SH  K
17T шлицевой, 1½" ANS B92.1-1976
Макс. крутящий момент 133 даН.м
 1 3/4" Конический 1:8 Призматическая шпонка 12x8x28 DIN 6885
Макс. крутящий момент 211 даН.м

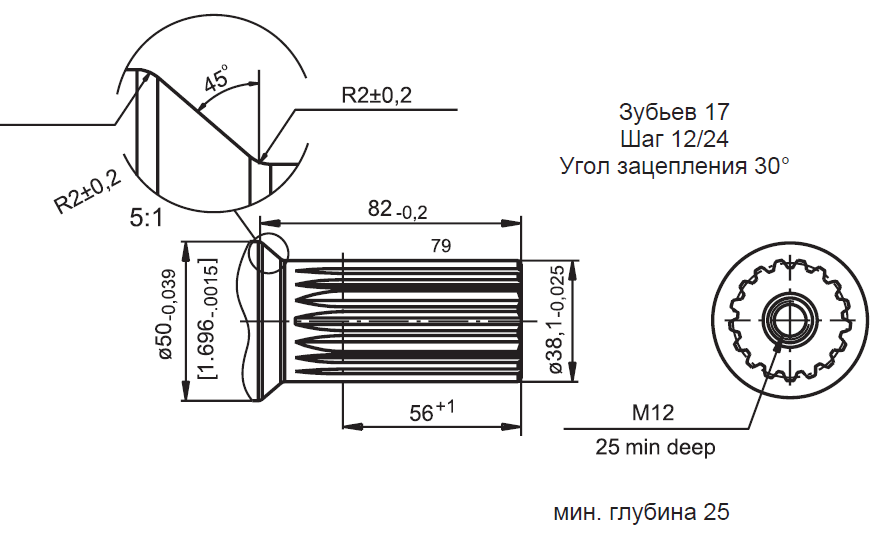

выступающие части выходного вала5.PNG

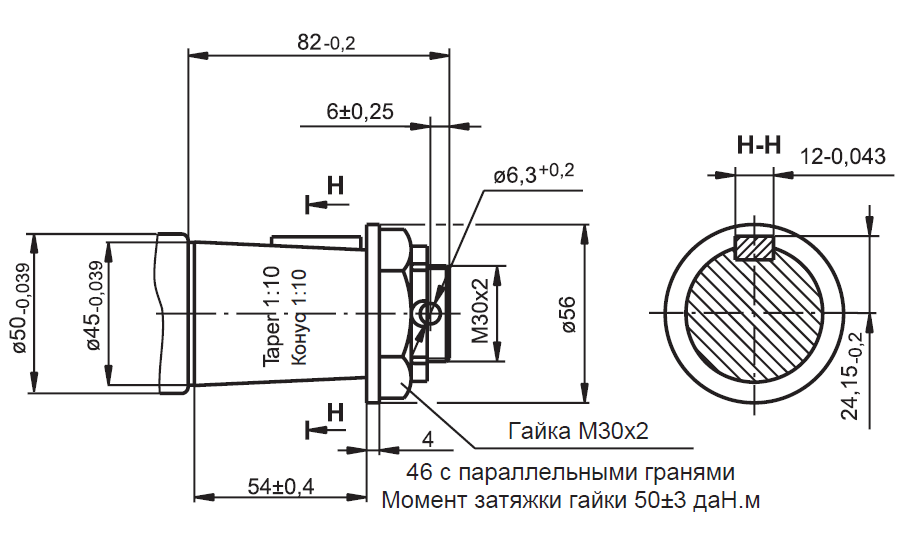

 выступающие части выходного вала6.PNG

Тип MTM/B
200
 MTM/B
250  		MTM/B
315
 MTM/B
400
 MTM/B
470  		MTM/B
500
 MTM/B
630  		MTM/B
725
Рабочий объём (см3/об.)
 201,4 251,8      326,3 410,9      475 479,9 631,2 724
Макс. частота вращения (об/мин)

 прер.     625 500 380 305 260      250 196 170
непр.*
 750 600 460 365 315 300 235 215
Макс. крутящий момент (даН.м)
 прер.
 72 90 116 147 171 172 175 160
непр.*
 102 128 163 206 215 215 215 192
макс.
 115 144 186 235 240 240 255 240
Макс. мощность (кВт)
 прер.
 41 41 41 41 41 37,5 29 26
прер.*
 65 70 70 70 55 51 45 40
Макс. перепад давления (бар)
 непр. 250 250 250
 250
 250 230 185 160
прер. * 350 350
 350
 350
 315 280 225 210
макс. 400 400 400
 400
 350 320 270 260
Макс. расход масла (л/мин) непр. 125 125 125
 125
 125
 125
 125
 125
прер.* 150 150
 150
 150
 150
 150
 150
 150
Макс. начальное давление с ненагруженным валом (бар)
 6 6
 6
 6
 6 6
 6
 6
Мин. начальный крутящий момент (даН.м)
 60 75 97 122 142 143 144 148
Статический крутящий момент тормоза (даН.м)
 200
Мин. давление растормаживания*** (бар) 14
Макс. давление открывания (бар)
 40
Вес (кг)
 37,5 37,9 39,1 41,3 44,1 46,0 491 52,0

* Периодическая работа: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения ниже заданной обращаться к производителю или региональному менеджеру.
**** В моторных тормозах всегда должна быть предусмотрена сливная линия. Давление растормаживания представляет собой разность между давлением в линии растормаживания и давлением в линии слива.

1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP
(DIN51524) или HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
6) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10–15 минут.

Документация
Скачивание файлов доступно только авторизованным пользователям
Dvigateli s tormozom serii MTMB.pdf 0.932 Мб
