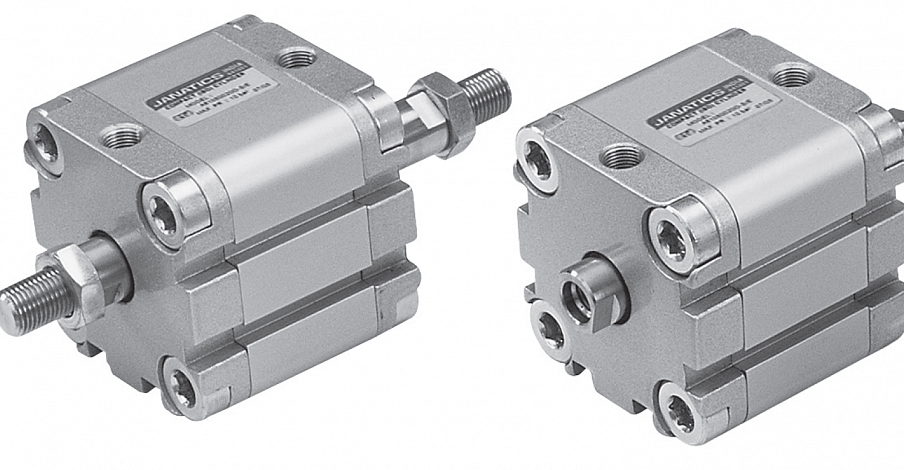

Пневматический цилиндр Серия A60, A61

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Цилиндры двойного действия с двусторонним штоком (компактные, согласно стандарту ISO) Ø25–100 мм

Особенности

Эластомерный демпфер.
Большой выбор креплений.
Экономия пространства.
Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля
(квадратного).
Магнитный датчик, общий для всех размеров
(см. каталог магнитных датчиков).

Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня Ø (в мм)	Ø штока (в мм)	Рабочее давление в бар
Диаметр поршня Ø (в мм)	Ø штока (в мм)	2	3	4	5	6	7	8	9	10
25	10	74	111	148	185	222	260	296	334	371
32	12	124	187	249	311	379	435	498	559	622
40	12	206	309	411	514	617	720	823	926	1029
50	16	317	476	634	793	952	1110	1269	1427	1586
63	16	525	787	1050	1312	1575	1837	2099	2362	2624
80	20	848	1272	1696	2120	2544	2969	3393	3817	4241
100	20	1357	2036	2714	3393	4071	4750	5429	6107	6786

(Вышеуказанные значения приведены с учетом потери на трение)

Базовый цилиндр

+ Добавить ход

Диаметр поршня Ø	KF	MM	AF	RR мин.	RT	SW1	L1	LA	BG мин.	EE	TG	Fмакс.	ZA	Доп.	ZB	Доп.	WH	Доп.	L2	Доп.	KK	A -0,5	SW2	Доп. ход
25	M6X1	10	10	4,1	M5	9	6	6	15	M5x0,8	26	40	39	±0,5	45	±1,4	6	±1,4	52	±1	M8x1,25	16	13	+2 0
32	M8X1,25	12	12	5,1	M6	10	7,5	5,5	15	G1/8	32,5	45	44	±0,5	51	±1,6	7	±1,6	59,5		M10x1,25	19	17
40	M8X1,25	12	12	5,1	M6	10	7,5	5,5	15	G1/8	38	51	45	±0,7	52		7		60		M10x1,25	19	17
50	M10X1,5	16	16	6,4	M8	13	7,5	5,5	16	G1/8	46,5	64	45	±0,7	53		8		62	±1,2	M12x1,25	22	19
63	M10X1,5	16	16	6,4	M8	13	7,5	5,5	16	G1/8	56,5	74	49	±0,8	57		8		66	±1,2	M12x1,25	22	19	+2,5 0
80	M12X1,75	20	20	8,4	M10	17	8	5,5	17	G1/8	72	94	54	±0,8	64	±2	10	±2	75	±1,5	M16x1,25	28	24
100	M12X1,75	20	20	8,4	M10	17	12,5	5,5	17	G1/8	89	111	67	±1	77	±2	10	±2	88	±1,5	M16x1,25	28	24

@ — T-образное гнездо для магнитного датчика, см. каталог для серии AM4

Монтаж на лапах

+ Добавить ход

Диаметр поршня Ø	AB H14	AO макс.	AT	AH JS16	d*	TR JS14	E	SA	Доп.	XA	Доп.	Рекомендованный размер болта	Код для заказа
25	7	6	4	29	5,8	26	40	71	±1,25	61	±1,25	M6	ML2025
32	7	7	4	33,5	5,8	32	45	76		67		M6	ML2032
40	10	9	4	38	7,8	36	52	81		70		M8	ML2040
50	10	9	5	45	7,8	45	65	87		74			ML2050
63	10	9	5	50	7,8	50	75	91	±1,6	78	±1,6		ML2063
80	12	11	6	63	9,8	63	95	106		90		M10	ML2080
100	14,5	13	6	74	11,8	75	115	121		104		M12	ML2100

* Подходит для рассверловки

Передний фланец

+ Добавить ход

Диаметр поршня Ø	MF	UF	TF ±0,3	R ±0,3	E	FB H13	ZF	Доп.	Рекомендованный размер болта	Код для заказа
25	8	76	60		40	6,6	54	±1,5	M6	MF2025
32	10	80	64	32	50	7	62,5	±1,8	M6	MF1032
40	10	90	72	36	55	9	63		M8	MF1040
50	12	110	90	45	68	9	66			MF1050
63	12	125	100	50	78	9	70			MF1063
80	16	155	126	63	100	12	81	±2,2	M10	MF1080
100	16	185	150	75	120	14	94	±2,2	M12	MF1100

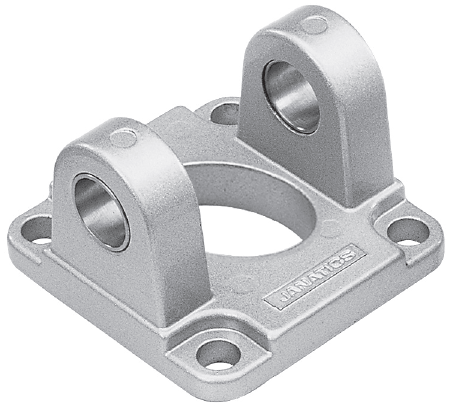

Вилка

+ Добавить ход

Диаметр поршня Ø	CD H9	CB H14	L	MR	E	XD	Доп.	Код для заказа
32	10	26	12	11	45	73	±1,8	MB1032
40	12	28	15	13	51	77		MB1040
50	12	32	15	13	64	80		MB1050
63	16	40	20	17	74	89		MB1063
80	16	50	20	17	94	100	±2,2	MB1080
100	20	60	25	21	111	118	±2,2	MB1100

Дополнительные принадлежности для пневмоцилиндров серии A60, A61

Вилка штока (ISO 8140)

Диаметр поршня Ø	KK	CE	CK f8	CM B12	LE	ER макс.	CL	Код для заказа
25	M8x1,25	32	8	8	16	13	16	AF008
32/40	M10x1,25	40	10	10	20	16	20	AF010
50/63	M12x1,25	48	12	12	24	19	24	AF012
80/100	M16x1,5	64	16	16	32	25	32	AF016

Позиционер штока

Диаметр поршня Ø	KK	L1	L2	L3	H1	H2	D1	U	±6°	Код для заказа
25	M8x1,25	15	10	48	12	7	20	0,75	5	AR008
32/40	M10x1,25	20	14	65	17	8	28	0,75	5	AR010
50/63	M12x1,25	22	18	75	19	10	32	1	5	AR012
80/100	M16x1,5	25	22	91	27	13	41	1	5	AR016

Наконечник штока со сферическим шарниром (ISO 8139)

Nakonechnik shtoka so sfericheskim sharnirom (ISO 8139).PNG

Диаметр поршня Ø	KK	CN H9	T	EN h12	CE	LE мин.	ER макс.	AX	SW	Z	Код для заказа
25	M8x1,25	8	9	12	36	13	12	16	14	13°	MP008
32/40	M10x1,25	10	10,5	14	43	15	14	20	17		MP010
50/63	M12x1,25	12	12	16	50	17	16	22	19		MP012
80/100	M16x1,5	16	15	21	64	22	21	28	22	15°	MP016

Диаметр поршня (мм)	25	32	40	50	63	80	100
Стандартная длина хода* (мм)	10, 15, 20, 25, 30, 40, 50, 60, 70, 80
Рабочая среда	Сжатый фильтрованный воздух, воздушно-масляная смесь
Диапазон рабочего давления	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Корпус — алюминий, уплотнительное кольцо — нитрил, шток поршня — сталь, уплотнения – полиуретан
Виды монтажа	Базовый цилиндр, монтаж на лапах, фланец, вилка
Принадлежности	Вилка штока, позиционер штока, наконечник штока со сферическим шарниром

* Для получения информации о цилиндрах с нестандартными или удл иненными штоками обращайтесь к с воему менеджеру.

Код для заказа

A						—
Модель		Поршень, Ø (мм)		Ход (мм)		Виды монтажа		M — наружн. резьба
63 64	Магнитный цилиндр Стандарт. цилиндр	025 032 040 050 063 080 100	- Ø 25 - Ø 32 - Ø 40 - Ø 50 - Ø 63 - Ø 80 - Ø 100	010 015 020 025 030 040 050 060 070 080	- 10 - 15 - 20 - 25 - 30 - 40 - 50 - 60 - 70 - 80	O L F B	- стандартный - монтаж на лапе - передн.фланец - вилка

Для Ø25 мм внутренняя серьга не предусмотрена

Примечание:
Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог серии AM4.

Пример:
Код для заказа стандартного цилиндра с Ø поршня 40 мм, ходом 50 мм с внутренней резьбой: A61 040 050 O.
Код для заказа стандартного цилиндра с Ø поршня 40 мм, ходом 50 мм с наружной резьбой: A61 040 050 O-M.

Примечание:
При заказе цилиндра с Ø поршня 40 мм, ходом 50 мм будет поставлен базовый цилиндр A61 040 050 O.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей, представленные в соответствующих таблицах.
При отдельном заказе монтажных комплектов (если они требуются от дельно) необходимо использовать указанные ниже коды для заказа.

Диаметр поршня Ø	Монтаж на лапах*	Фланец*	Вилка*

25	ML2025	MF2025	к/п
32	ML2032	MF1032	MD1032
40	ML2040	MF1040	MD1040
50	ML2050	MF1050	MD1050
63	ML2063	MF1063	MD1063
80	ML2080	MF1080	MD1080
100	ML2100	MF1100	MD1100

* Поставляется в комплекте с 4 винтами.
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
