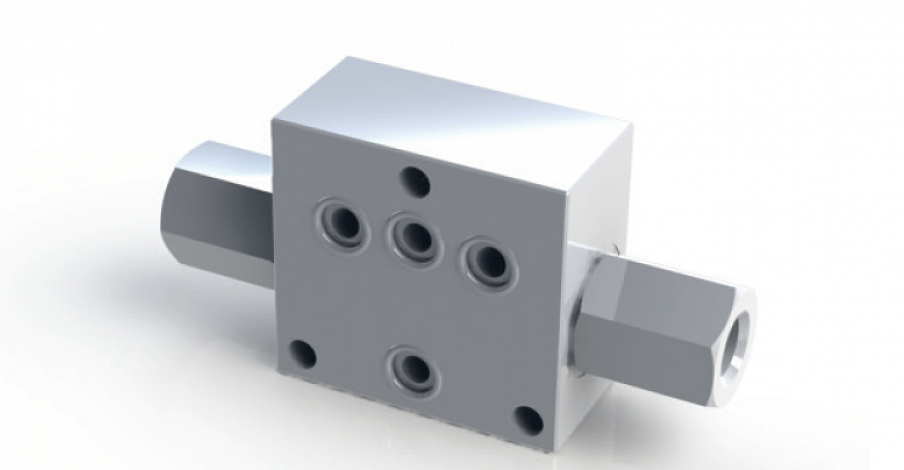

Обратные клапаны с пилотным управлением (гидрозамки) AMF-CP-AB 20 л/мин – 25 МПа (250 бар)

Обратный клапан с пилотным управлением предназначен для использования с направляющими распределителями, порты A и B которых заглушены.

[1] Описание

Стальной корпус и высокопрецизионная обработка внутренних деталей гарантируют продолжительный срок службы и высокую степень герметичности.
В стандартном варианте используется покрытие никель-фосфор.
По запросу может применяться оцинковка для более высокой степени защиты.

[2] Код для заказа

(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном типа HDF2-ES (с проходными портами P и T)

(2) Тип замыкающего модуля стековой сборки:

Без обозначения: Стандартная версия
C: Замыкающий элемент модульной сборки (порты P и T закрыты заглушками)

(3) CP: Обратный клапан, с (гидравлическим) пилотным управлением

(4) AB: Рабочие линии, в которых установлен клапан

(5) Код, зарезервированный для опций и вариантов

(6) Номер (порядковый) конструкции клапанов

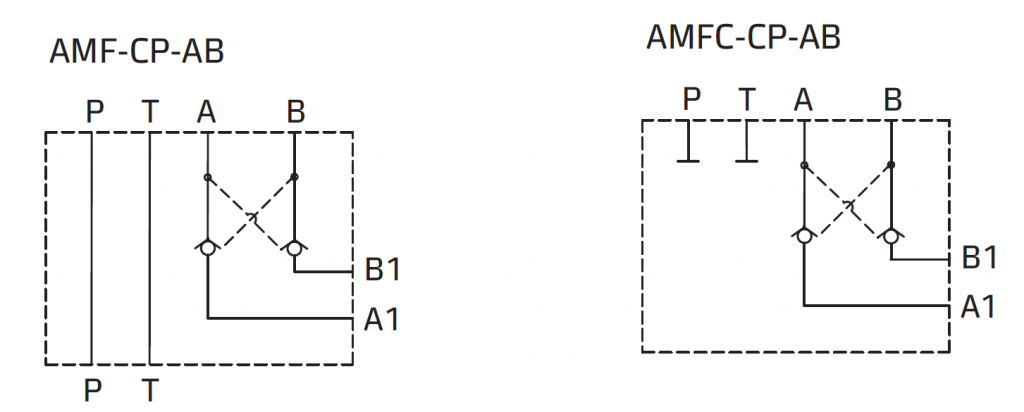

Жидкость свободно поступает по линиям P и T (AMF-CP-AB). Жидкость перекрывается в линиях P и T (AMFC-CP-AB).
В рабочих линиях A и/или B с пилотным управлением, жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая сопротивление пружины в тарелке клапана, и перекрывается в направлении A1 → A (B1 → B). Когда при переключении электромагнитного 4-линейного направляющего клапана создается давление, например, в порте B, жидкость поступает в направлении B → B1, и поршень пилота 3, перемещаясь из центрального положения, приводит в действие тарелку 2 в рабочей линии A, чтобы открыть и пропустить поток в направлении A → A1.

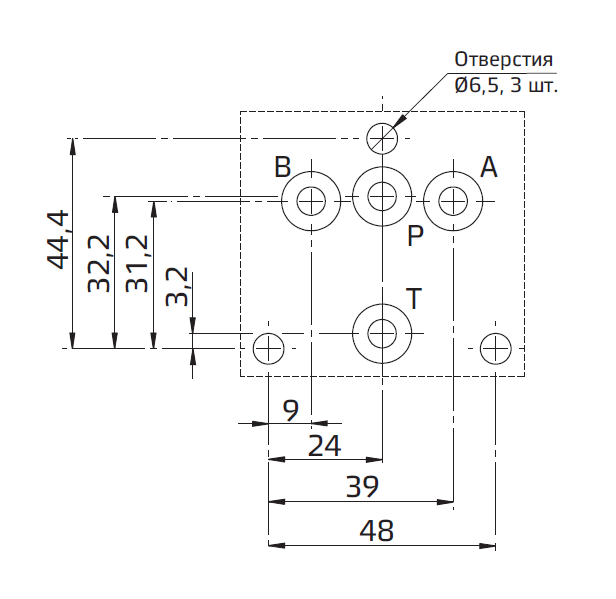

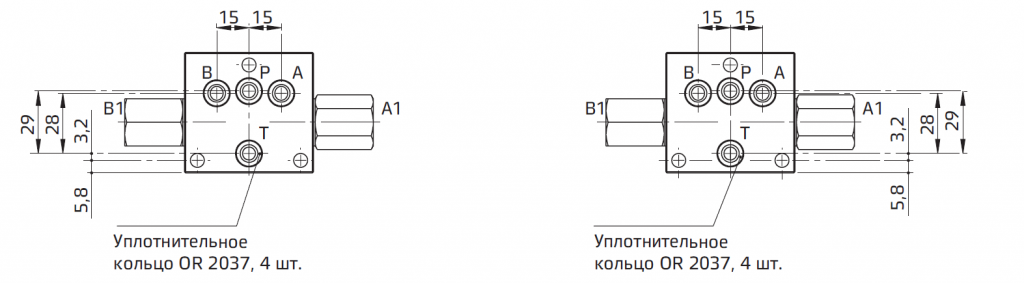

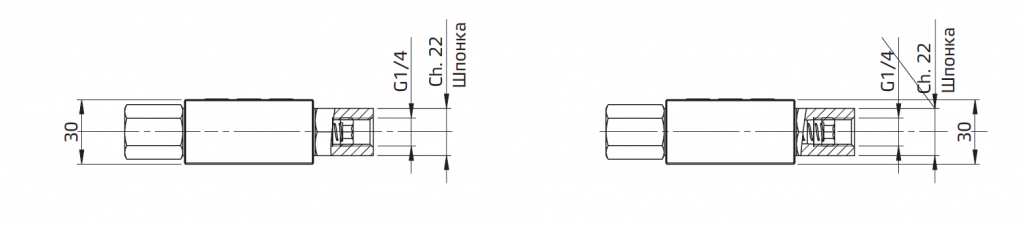

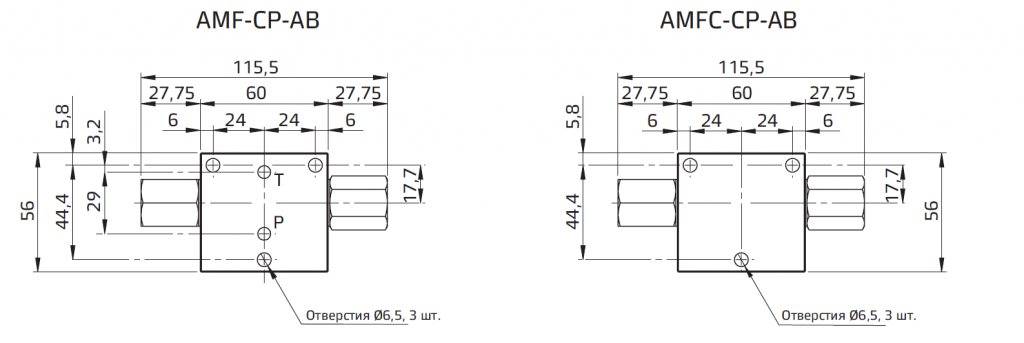

[3] Установочные размеры (мм)

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками.
Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

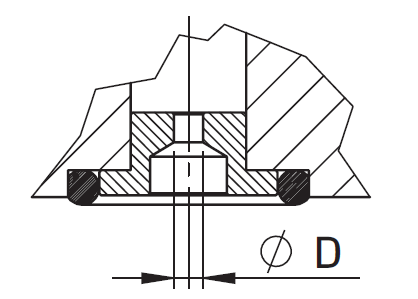

[5] Опции

Для линий P и T доступны секционные переходники или ограничители с уплотнительным кольцом.
