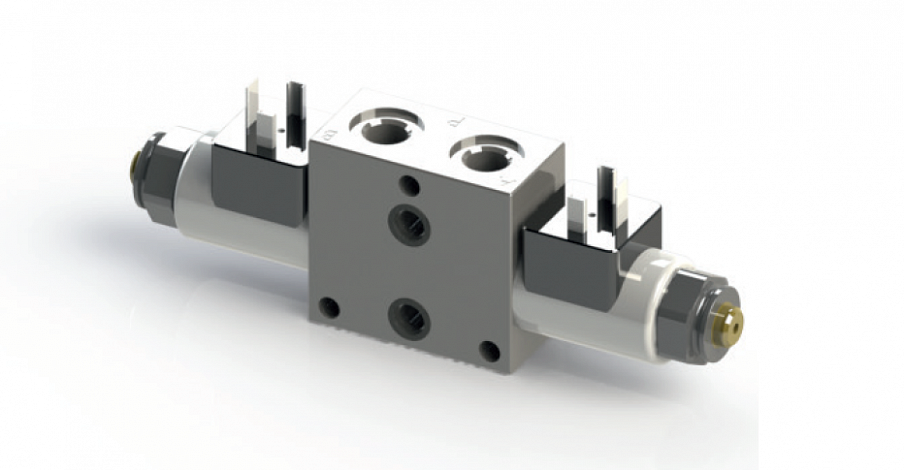

Направляющие электромагнитные гидрораспределители HDF-ES-* 25 л/мин – 25 МПа (250 бар)

Распределители типа HDF являются базовыми элементами для конструктивных блоков при горизонтальной сборке без необходимости установки дополнительных плит.

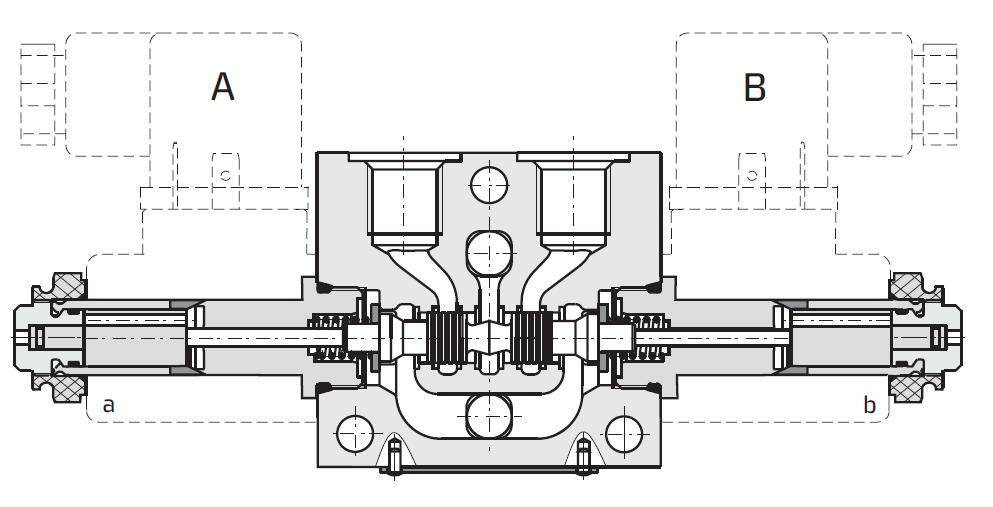

[1] Описание

На верхней поверхности корпуса предусмотрены выходы каналов A и B с резьбой G1/4. Отдельные корпусы распределителей соединяются в компактный блок с использованием трех болтов. Направляющие распределители и другие клапаны можно комбинировать для формирования различных гидравлических контуров. Базовая обработка поверхности – корпуса клапана с защитным покрытием никель-фосфор и оцинкованные электромагниты.

[2] Код для заказа

(1) Тип HDF: 4-линейный направляющий гидрораспределитель – давление 25 МПа (250 бар)

(2) Варианты портов (см. 8)

Без обозначения: Стандартная версия
C: P и T непроходные (запирающий элемент с уплотнениями)
B: P и T непроходные (запирающий элемент без уплотнений)
2: Дополнительные порты A и B на монтажной поверхности

(3) Тип ES: Стандартный с электрическим управлением

(4) Тип золотника (см. 4)

– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинной возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, боковое положение – среднее положение)

(5) Код, зарезервированный для опций и вариантов:

b: Электромагнит b устанавливается только в версиях LL, ML, LM (вместо электромагнита a)
S-**: Калиброванное проходное отверстие порта P (см. 9)
ZT: Корпус, арматурные трубки и катушки с цинковым покрытием

(6) Электрическое напряжение и катушки электромагнитов:

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220 В перем. тока/50 Гц – 230 В перем. тока/60 Гц

(7) Номер (порядковый) конструкций клапанов




Комбинации золотников, пружины и электромагнитов позволяют реализовывать практически любые соединения и последовательности всех типов портов (P, A, B, T).
Фактически для всех комбинаций электромагнитов/пружин и для всех типов золотников (за исключением золотника 4), когда питание подводится к электромагниту a, используются гидравлические соединения P→ B и A → T; для применения соединений P → A и B → T питание должно подводиться к электромагниту b.
Гидравлические соединения, создаваемые в центральном (нейтральном) положении, когда к электромагнитам не подводится питание, являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер:

0 = P, A, B, T соединены
1 = P, A, B, T закрыты
3 = P закрыт, A, B, T соединены
Описание других типов см. в 4.

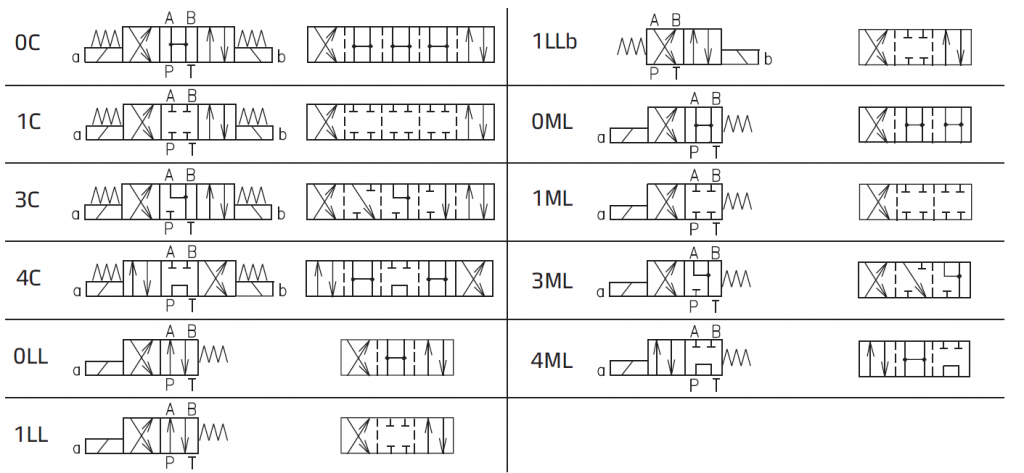

[3] Идентификация золотников и промежуточные положения

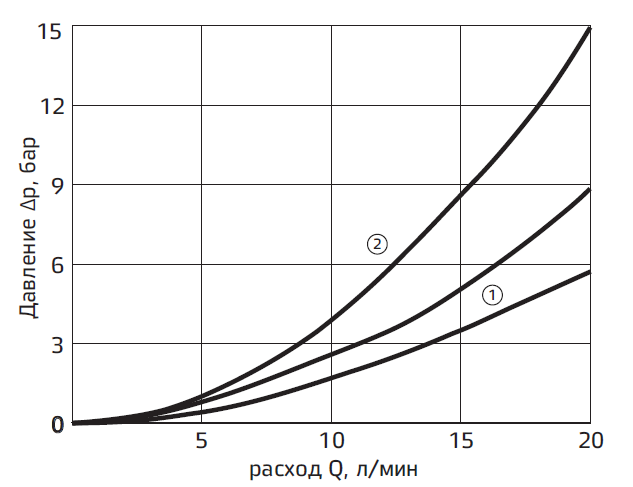

[4] Типовые графики

Типовые кривые Δp-Q для клапанов HDF -ES-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, в направлении потока P → A/B, A/B → T.

1 = Все золотники : P →  A/B and A/B → T
2 = золотник  4: P  → A/B and P →T

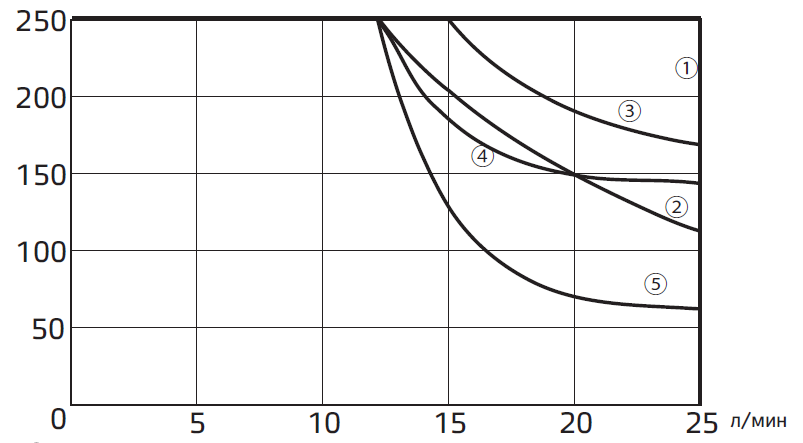

[5] Пределы мощности

Пределы характеристик p-Q для безопасной эксплуатации электромагнитных клапанов HDF-ES*. Кривые пределов применяются для электромагнитных клапанов с питанием при номинальном напряжении –5%, заполняемых гидравлической жидкостью.


1 HDF-ES-1C, HDF-ES-0ML, HDF-ES-1LL, HDF-ES-1LLb, HDF-ES-1ML
2 HDF-ES-4C, HDF-ES-4ML
3 HDF-ES-0C, HDF-ES-0ML
4 HDF-ES-3C, HDF-ES-3ML
5 HDF-ES-0LL

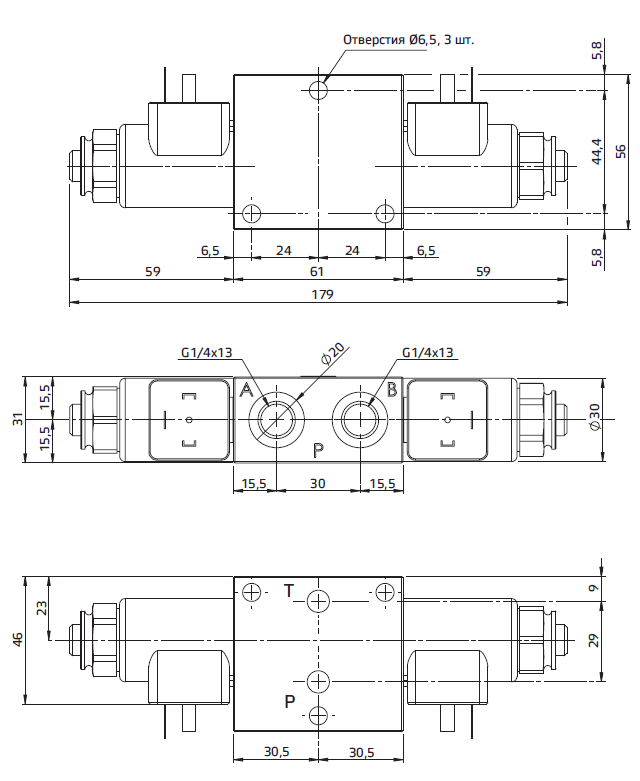

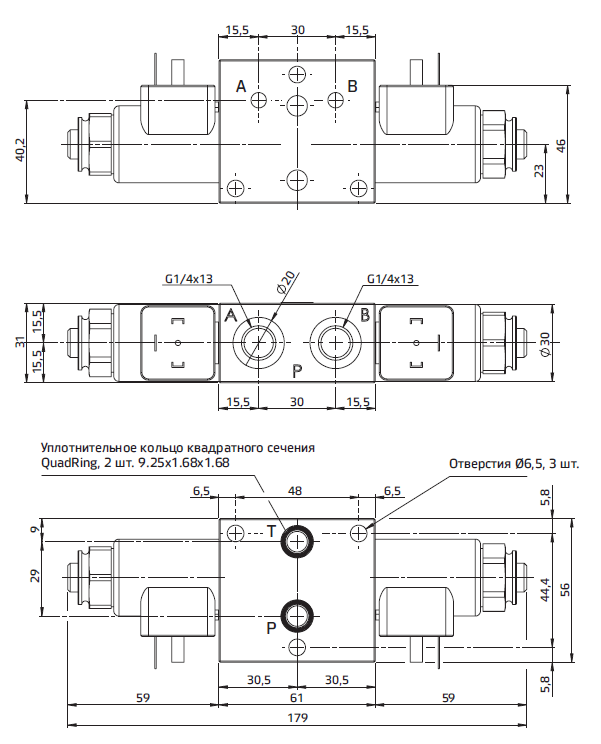

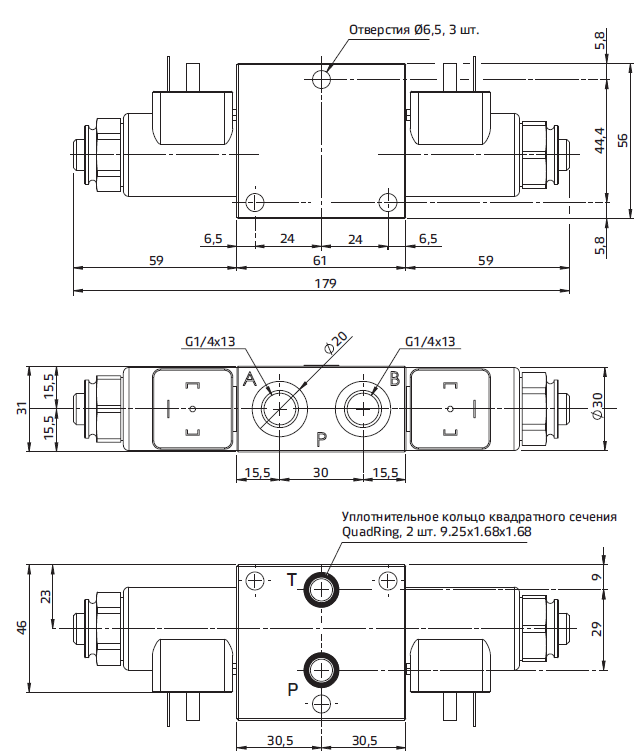

[6] Установочные размеры (мм)

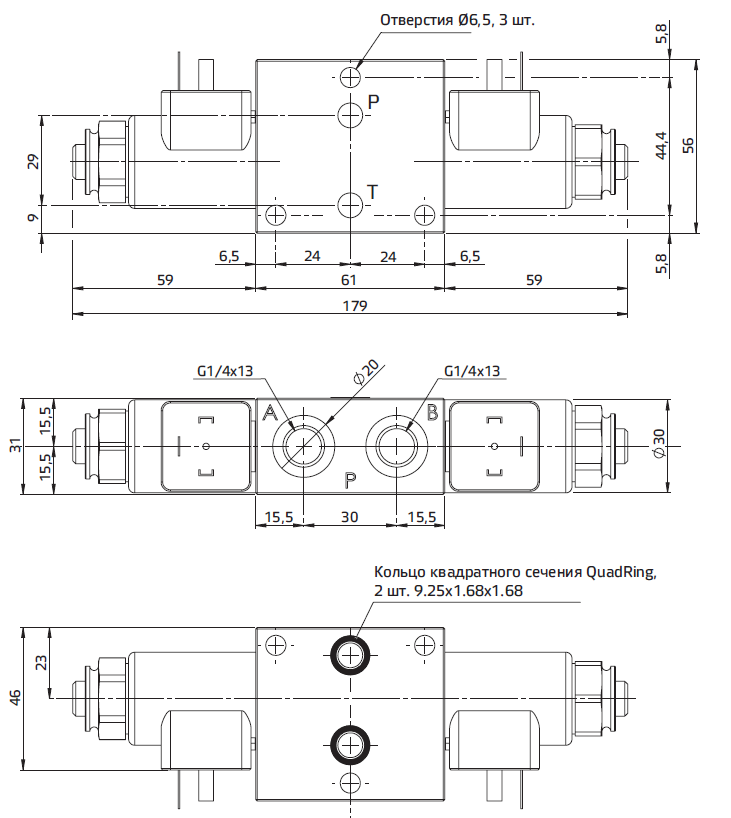

HDF-ES-*C -*

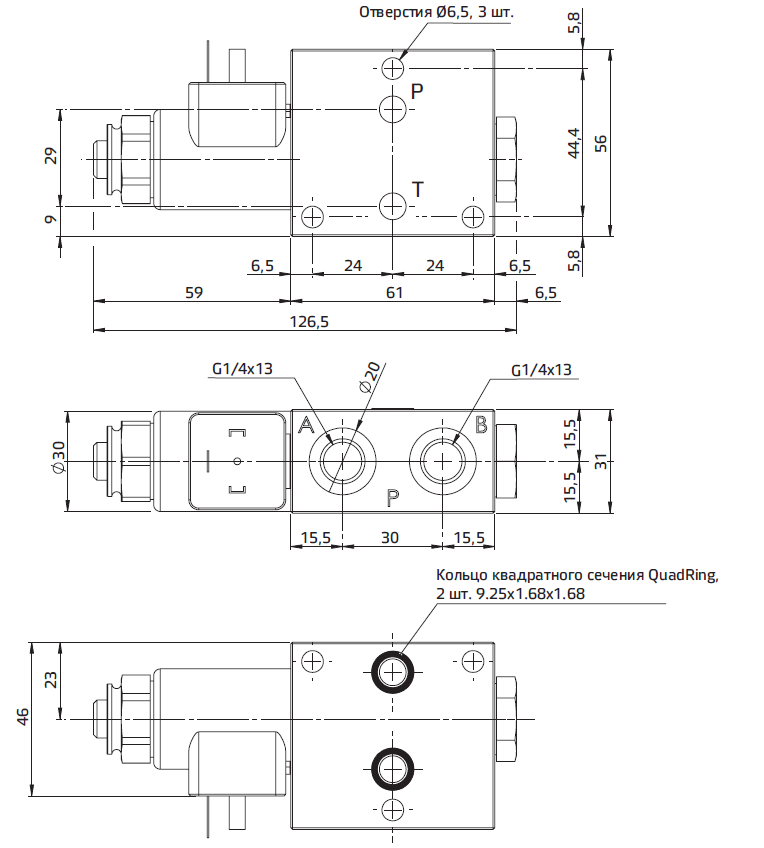

HDF-ES-*LL-*                     HDF-ES-*ML-*                           HDF-ES-*LM-*

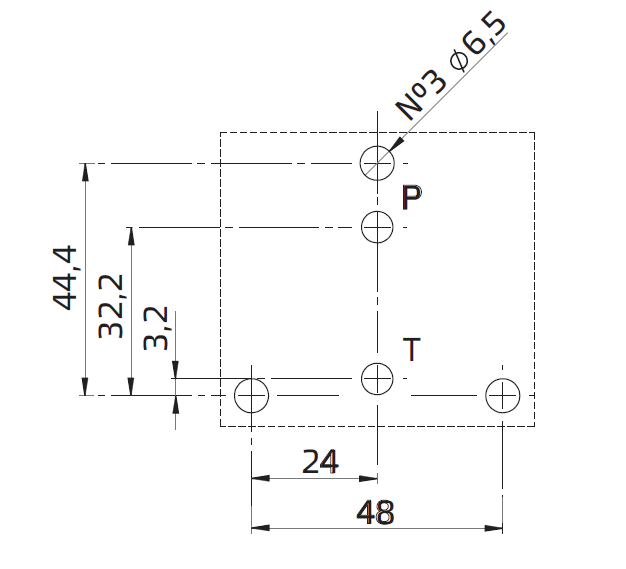

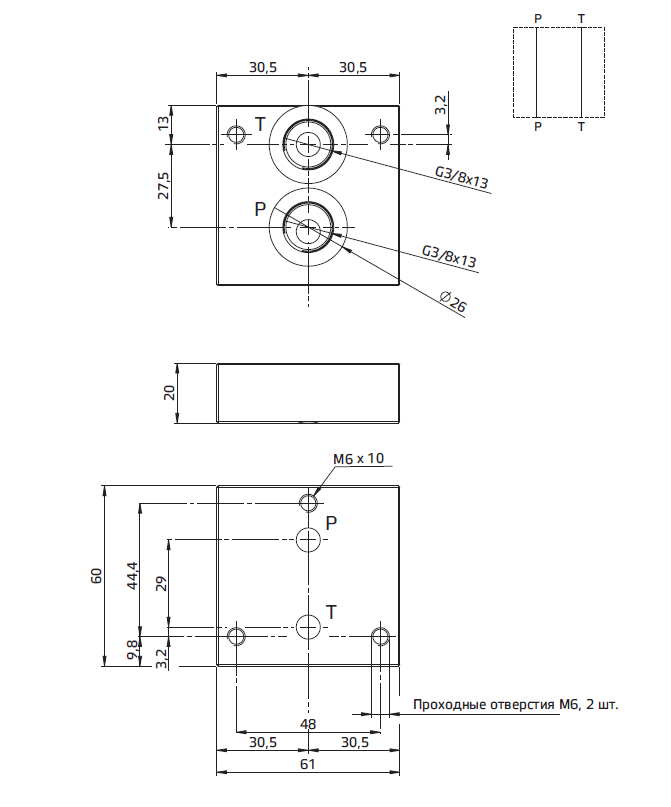

Плита для подвода масла к клапанам HDA-ES Тип PD1-03/32-5

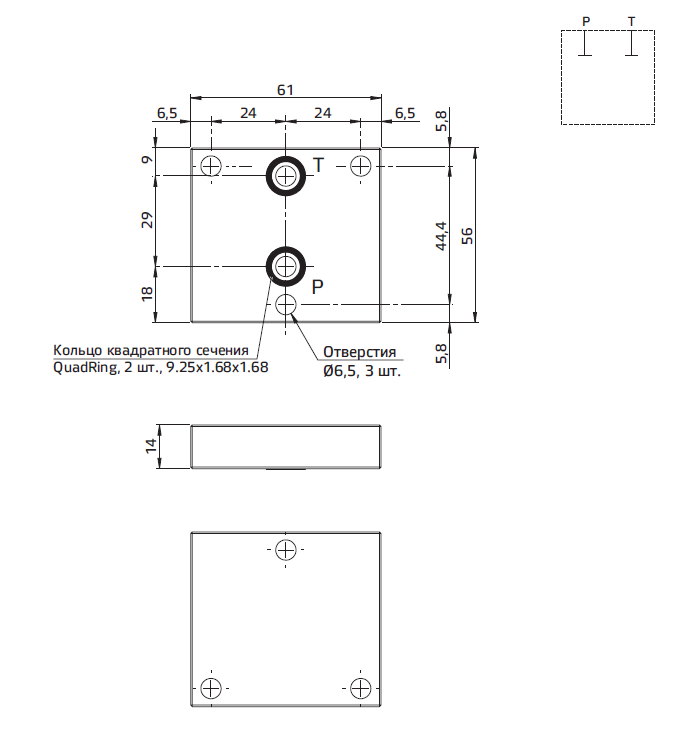

Плита заглушка для клапанов HDF-ES


HDFC-ES-*

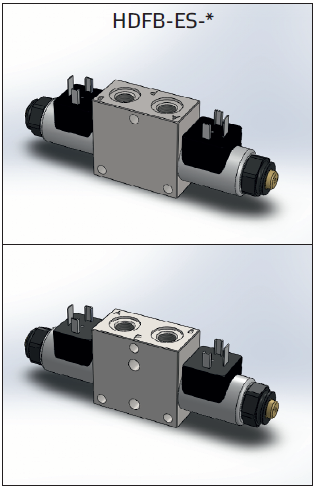

HDFB-ES-*

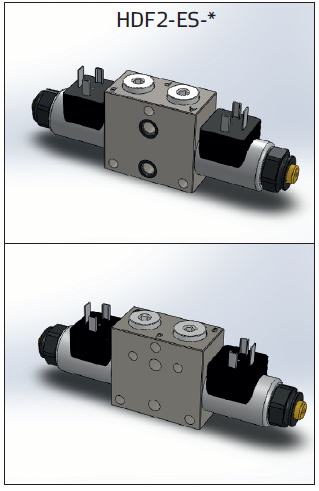

HDF2-ES-*

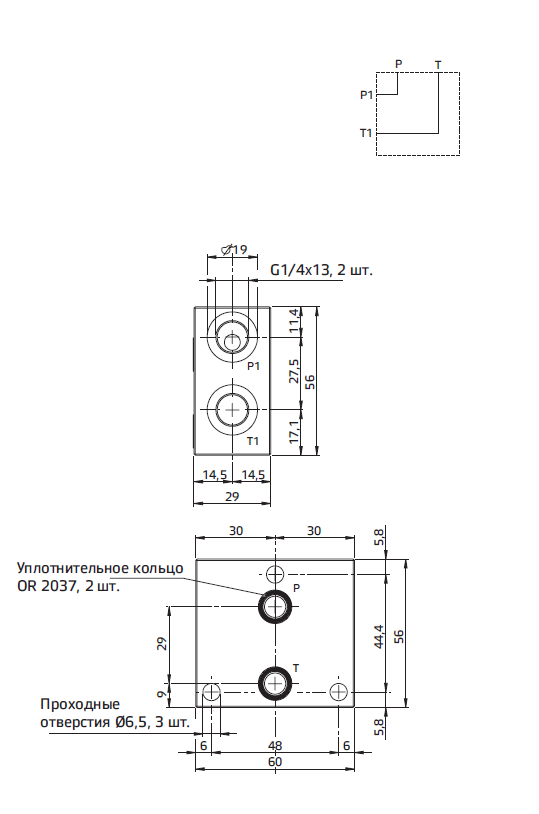

Плита для последовательного соединения клапанов  HDF-ES, AMF-PM-TP


Плита для клапанов HDF-ES, PD1-PT

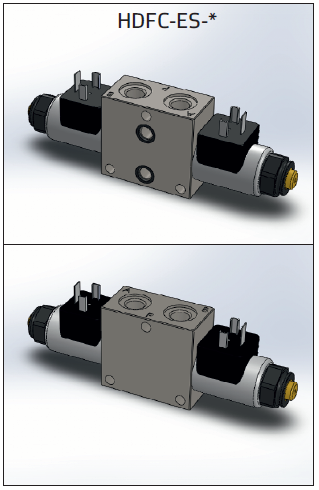

[7] Варианты портов

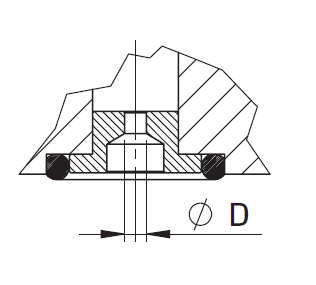

[8] Опции

Для линий P и T доступны секционные переходники или ограничители с кольцевым уплотнением.

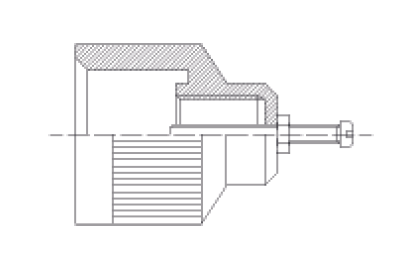

Стандартная контргайка может быть заменена гаечным устройством механической блокировки, код G01-E.

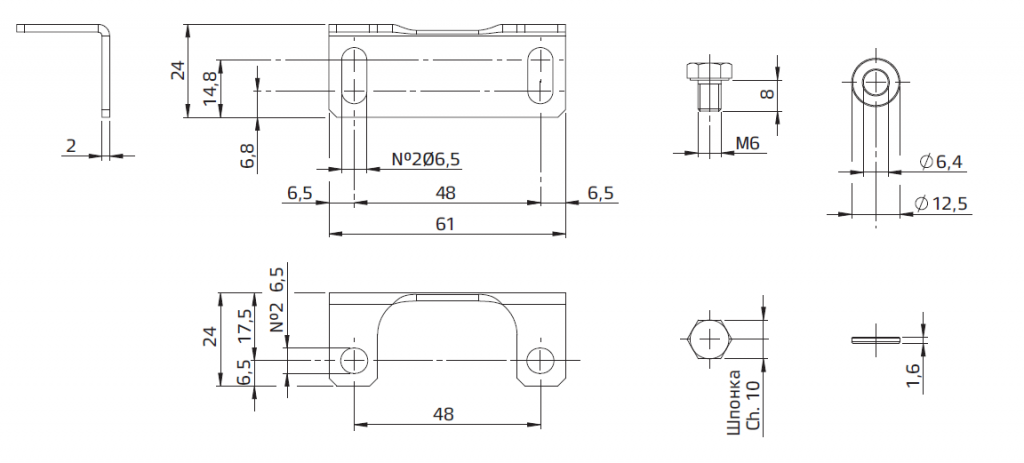

[9] Набор монтажных уголков тип MAF-KIT-2

Крепежные элементы для стековой сборки HDF-ES-*:

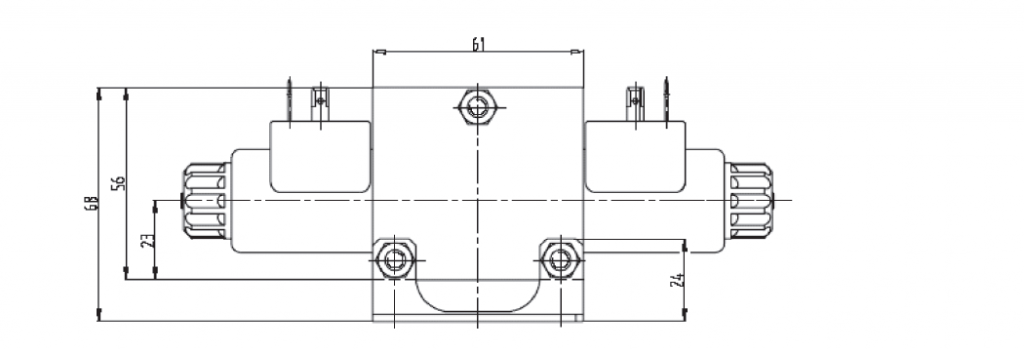

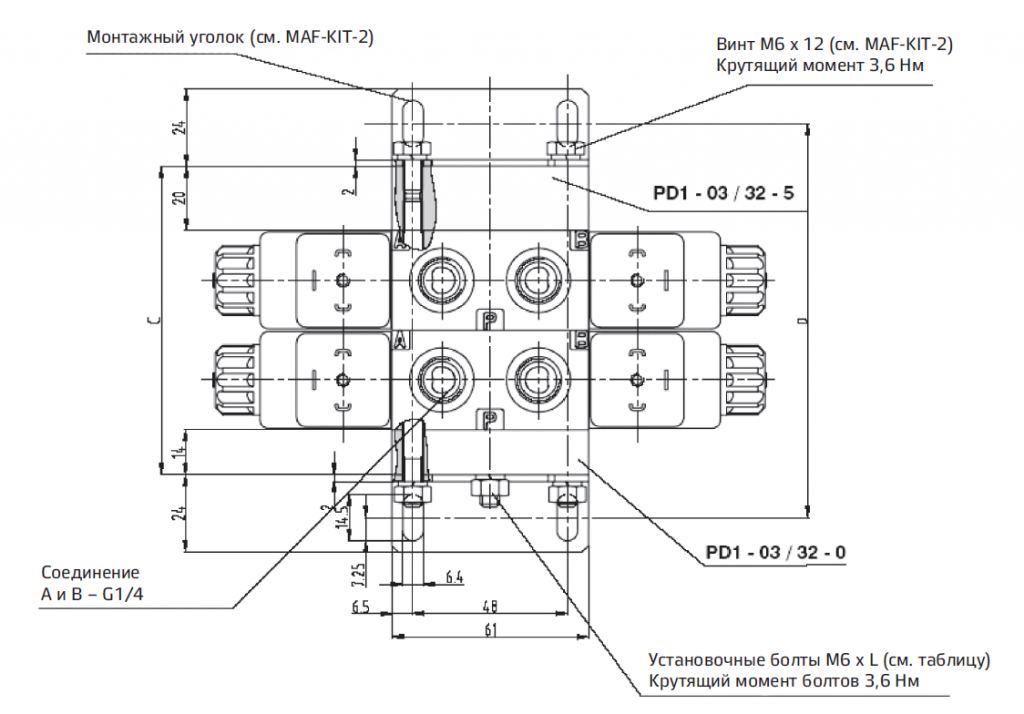

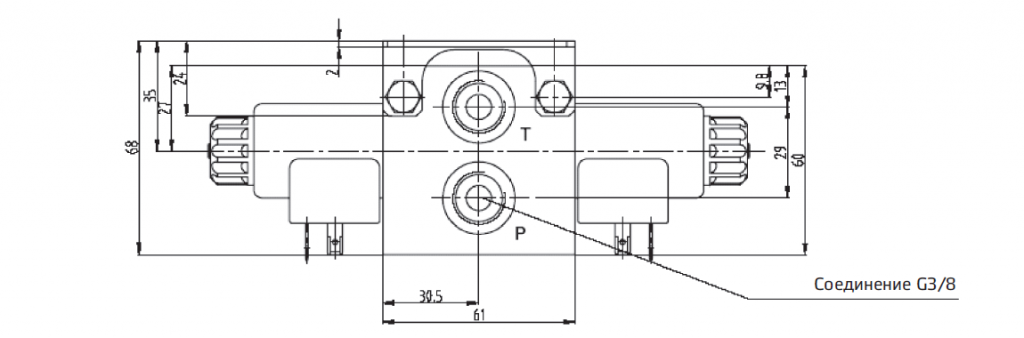

[10] Блок в сборе (мм)
