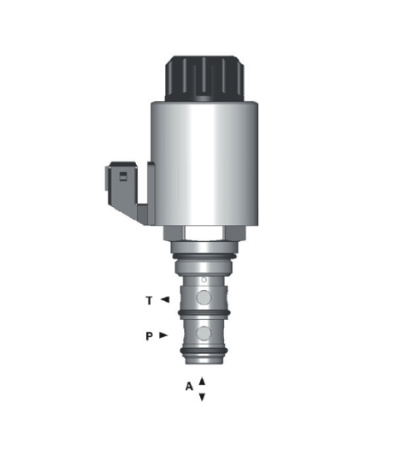

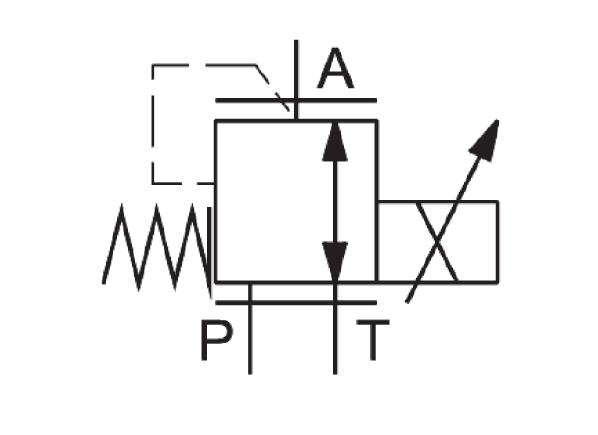

Редукционные клапаны давления прямого действия с пропорциональным управлением PRO-M24.* 40 л/мин – 9 МПа (90 бар)

Пропорциональный редукционный клапан давления прямого действия, используемый в камере M24х1,5. Предусмотрены клапаны с различными диапазонами давлений, и их прочная конструкция обеспечивает стабильное и надежное функционирование.
Клапаны, как правило, поставляются с катушками со встроенным гасящим диодом для защиты электроники, соединенной с клапаном.

[1] Код для заказа

(1) PRO: Пропорциональный редукционный клапан давления прямого действия

(2) M24: Метрическая камера M24х1,5 (см. схему)

(3) Максимальное понижение давления

18 бар
20 бар
30 бар
80 бар

(4) Электрическое напряжение и электромагнитные катушки:

012C: Катушка (катушки) для 12 B постоянного тока с гасящим диодом
024C: Катушка (катушки) для 24 B постоянного тока с гасящим диодом

(5) Соединение катушки

AMP: Amp Junior Timer
D: Deutsch (Немецкий стандарт) DT04-2P




Клапан предназначен для непрерывной регулировки давления в контуре. Это клапан прямого действия. Повышается/понижается давление P в системе пропорционально возбуждающему току в электромагните.

[2] Типовые графики

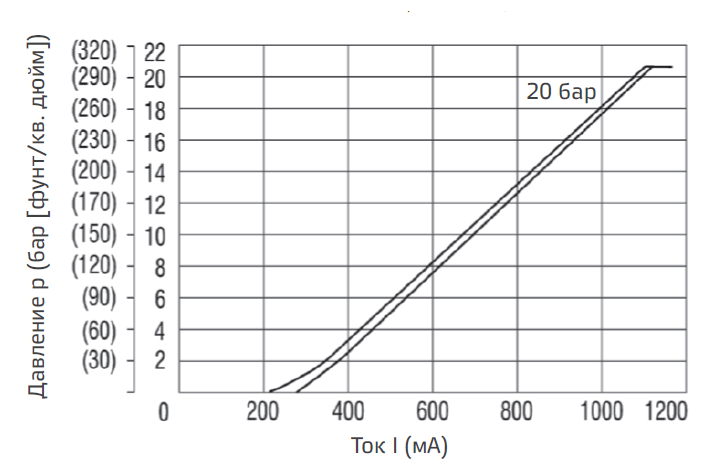

Понижаемое давление в соответствии с сигналом управления

Порт A, диапазон 0–20 бар (290 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)

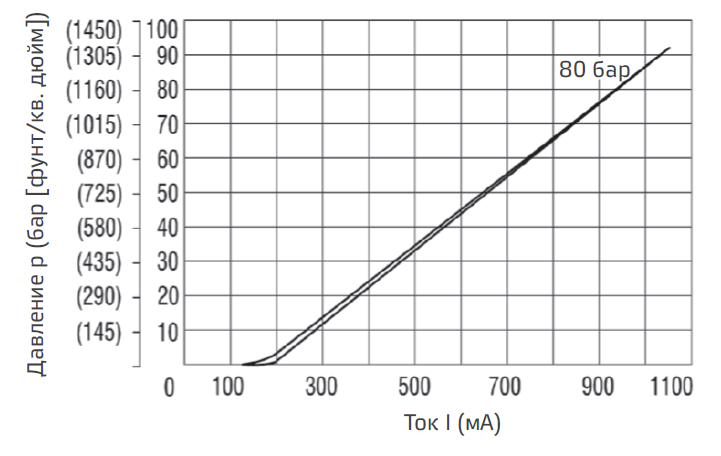

Понижаемое давление в соответствии с сигналом управления

Порт A, диапазон 0–80 бар (1160 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 90 бар (1305 фунтов/кв. дюйм)

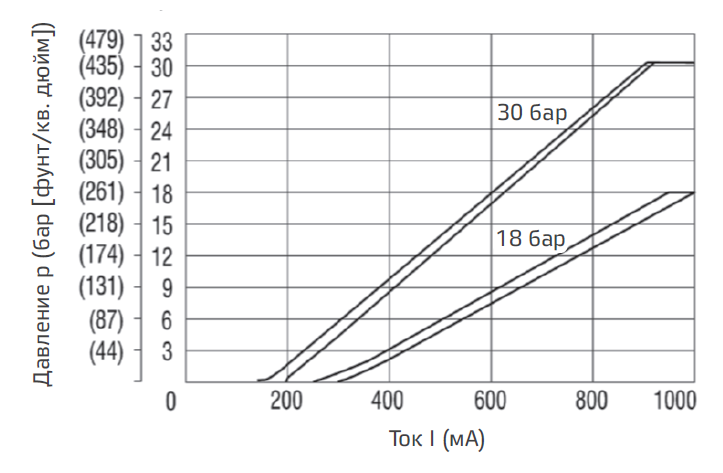

Понижаемое давление в соответствии с сигналом управления

Порт A, диапазон 0–18 бар (260 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)
Порт A, диапазон 0–30 бар (435 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)

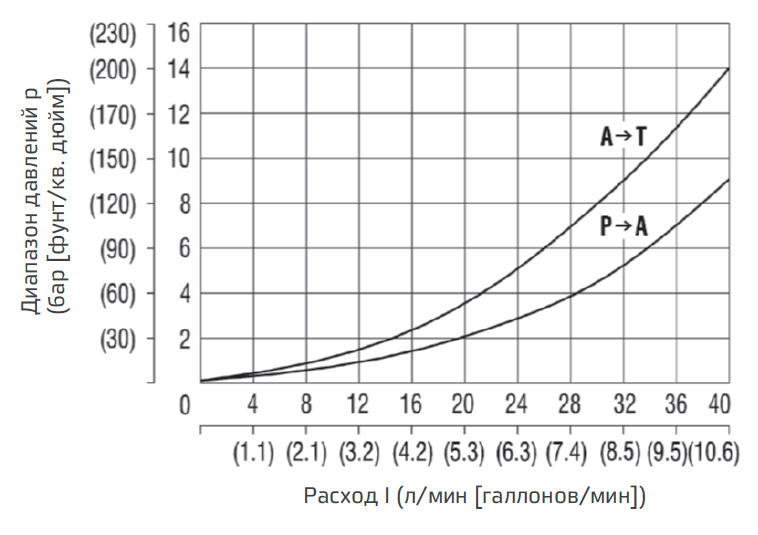

Перепад давлений в соответствии с расходом

A–T, катушка клапана без напряжения (функция выравнивания)
P–A, катушка клапана под напряжением (функция разгрузки)

[3] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах PRO-78, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

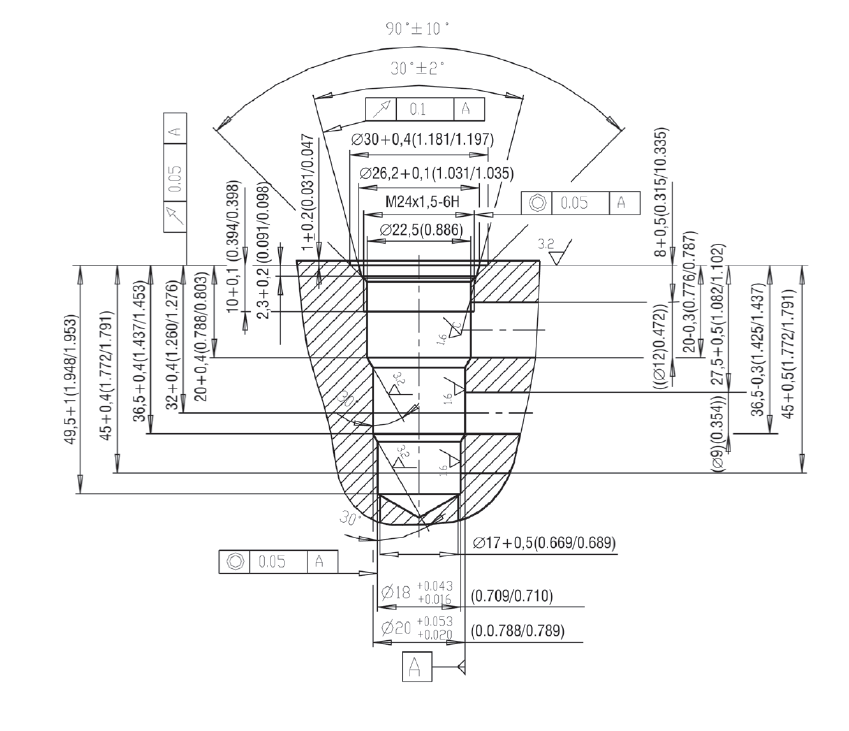

[4] Установочные размеры (мм)
