Клапаны HD3-PS представляют собой пропорциональные направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 03).
[1] Описание
Конструкция корпуса – 5-камерный высококачественный литой блок.
Клапан может оснащаться различными типами золотников, способных регулировать расход в разных диапазонах.
В стандартной версии поверхности коробки клапана с защитным фосфатированным покрытием проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227.
[2] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
HD3
|
—
|
PS
|
—
|
|
—
|
|
—
|
|
/
|
10
|
(1) 4-линейный направляющий распределитель CETOP 03 –давление 32 МПа (320 бар)
(2) PS: Пропорциональный электрический гидрораспределитель
(3) Функциональный тип золотника (см. 4)
– Номер обозначает тип главного золотника:
1: Центральное перекрытие (линии P, A, B, T перекрыты)
3: Линия P перекрыта, линии A, B, T соединены
–Номинальный расход:
P: 32 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT)
R: 16 л/мин при P = МПа (10 бар) (PA+BT или PB+AT) 05: 05 л/мин при P = МПа (10 бар) (PA+BT или PB+AT)
D: Дифференциальное значение Qb = 2Qa: 32/16 л/мин при P = 1 МПа (10 бар)
– Буква обозначает электромагнит или конфигурацию пружины:
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение + 1 крайнее положение
MLb: 1 электромагнит (b), золотник с пружинным возвра- том в среднее положение + 1 крайнее положение
(4) Опции и варианты:
K: Выступающие штифты ручного управления (см. 7)
AK: Выступающие штифты ручного управления с клапаном стравливания воздуха (см. 8)
ZC: Оцинкованные клапаны (см. 9)
(5) Тип катушки (катушек) и напряжение питания:
R2: R = 2,3, стандарт для 12 B постоянного тока;
R3 = R = 4,5
R4: R = 13,4, стандарт для 24 B постоянного тока;
R5: R = 18,6
(6) Номер (порядковый) конструкции клапана
Золотник 12 смещается в корпус клапана 11 под действием пружин 13 и пропорциональных электромагнитов 1. Золотник 12, в зависимости от его формы и положения в корпусе клапана 11, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление и расход. Питание на электромагнит 1 подводится посредством электрического тока, проходящего по
кабелям. В случае отключения электроэнергии золотник можно перемещать вручную при помощи аварийных штифтов 5, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек 10.

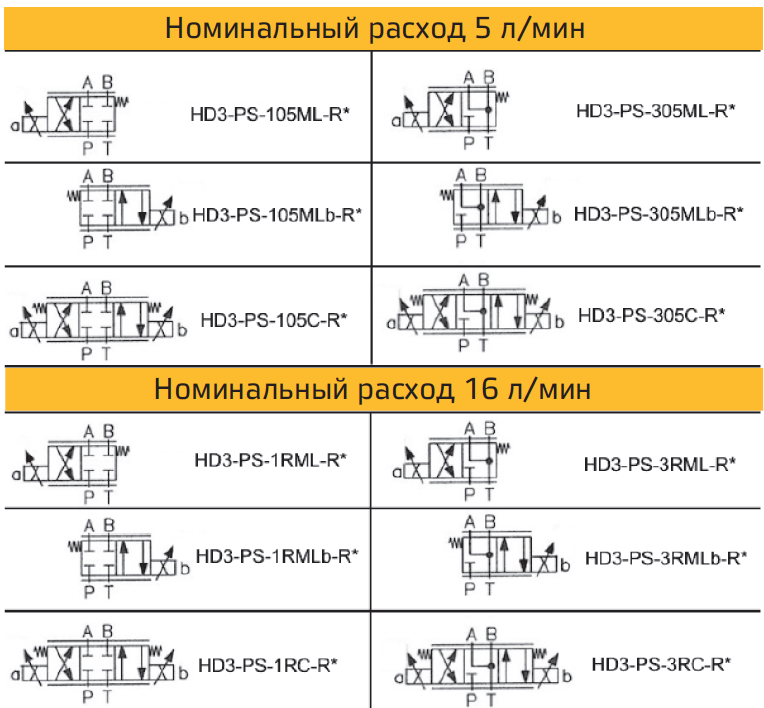

[3] Идентификация золотников и промежуточные положения
[4] Скорости потоков и перепады давлений
Для указанного значения ΔP данного клапане скорости потоков пропорциональны току возбуждения. Для указанного тока возбуждения данного клапана скорости потоков увеличиваются с повышением ΔP до определенных пределов. Далее представлены типовые кривые пределов:
[5] Версия K: удлиненный аварийный штифт
Электромагнитные клапаны версии K оснащаются удлиненными аварийными приводными штифтами, выступающими за пределы самого электромагнита, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.
[6] Версия AK: удлиненный аварийный штифт и воздушные клапаны
Пропорциональные клапаны версии AK оснащаются удлиненными аварийными приводными штифтами, которые включают клапаны стравливания воздуха для продувки воздуха из трубки электромагнита для упрощения запуска системы. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.
[7] Версия ZC: оцинкованные клапаны
Поверхности электромагнитных клапанов версии ZC полностью оснащены оцинкованным центральным корпусом и обеспечены защитой от любых типов коррозии, возникающей в результате воздействия солевой среды или других агрессивных химикатов. Толщина цинкового слоя на корпусе клапана: 10–15 м, на электромагнитах: 8–12 м.

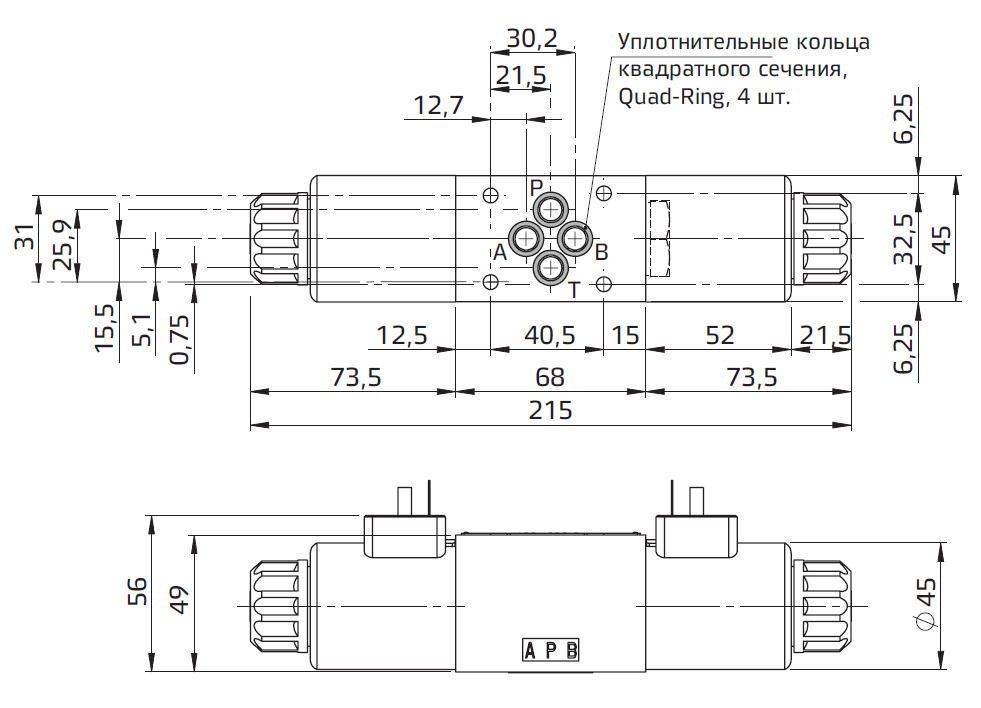

[8] Установочные размеры (мм)
Все клапаны HD3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу) и высоты клапанов. При сборке на монтажной плите клапаны HD3-* должны крепиться 4-мя болтами M5х45 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм. Особого внимания требует монтаж модулей компенсации давления с пропорциональными клапанами HD3-P. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – уплотнительных колец квадратного сечения QuadRing/ уплотнительных колец OR, 9,25х1,68х1,68.
[9] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
[10] Модули компенсации давления
2-линейный компенсатор давления для регулировки на входе типа AM3-PCP – см. таблицу AM-391. При помощи 2-ходовых компенсаторов давления для регулировки на входе, представленных на схемах, поддерживается постоянный перепад давлений на регулирующей кромке пропорционального направляющего клапана. При этом компенсируются колебания давления вследствие изменений нагрузки, а также изменения давления накачки. Это означает, что изменение давления не обуславливает повышение скорости потока. 3-линейный компенсатор давления типа AM3-LS-P может работать как устройство измерения нагрузки, в процессе нагнетания в порте T, при идентичном давлении потребителя, потока, который превышает требуемые скорости потока, посредством регулируемого отверстия пропорционального 4-ходового клапана.
