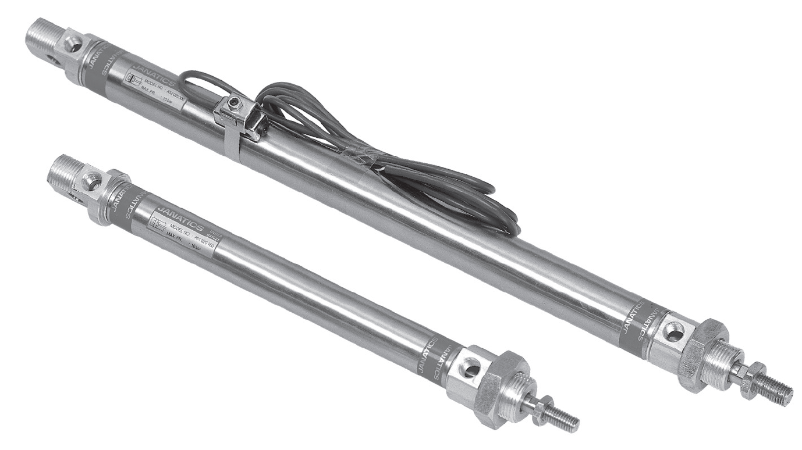

Пневматический цилиндр Серия A51, A52

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Пневмоцилиндры двойного действия (Ø12–25 мм)
Согласно требованиям стандартов ISO 6432 / CETOP RP52P

Особенности

Эластомерный демпфер на обоих концах.
Большой выбор креплений.
Низкое трение.
Длительный срок службы

Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня Ø (в мм)	Ø штока (в мм)		Рабочее давление в бар
Диаметр поршня Ø (в мм)	Ø штока (в мм)		2	3	4	5	6	7	8	9	10
12	6	Выдвижение	20	30	40	50	60	70	80	90	100
12	6	Втягивание	15	22	30	38	46	53	61	68	76
16	6	Выдвижение	36	54	72	90	108	126	144	162	180
16	6	Втягивание	31	46	62	78	94	108	124	140	156
20	8	Выдвижение	56	84	112	140	169	196	224	254	282
20	8	Втягивание	47	71	95	118	142	166	189	214	237
25	10	Выдвижение	88	132	176	220	264	308	352	396	440
25	10	Втягивание	74	111	148	185	222	260	296	334	371

(Вышеуказанные значения приведены с учетом потери на трение)

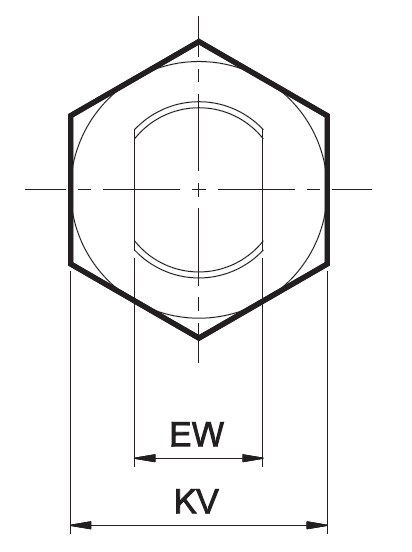

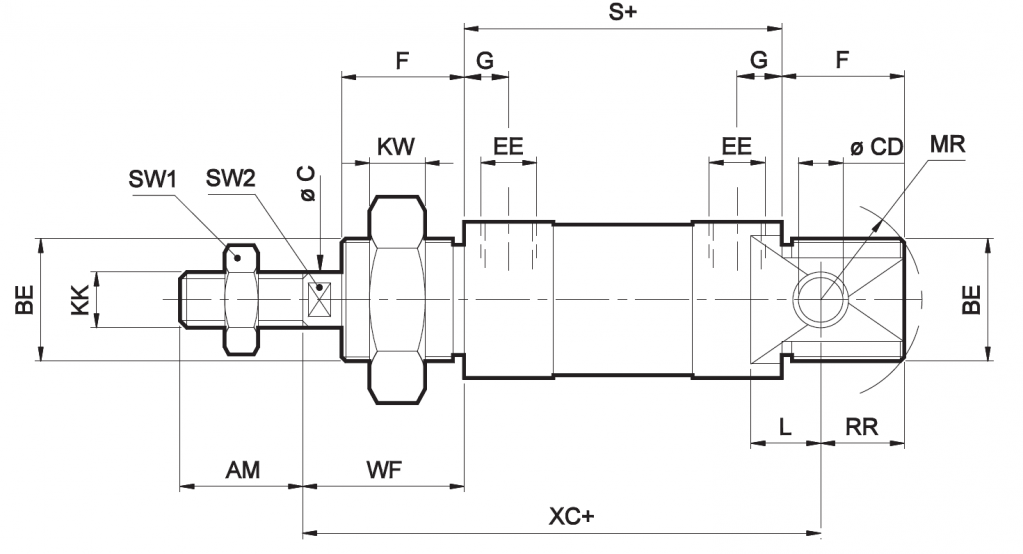

Базовый цилиндр

+ Добавить ход

Диаметр поршня Ø	MR	BE	F	CD H9	RR	L	G	EE	S	KW	C	SW1	SW2	KK	AM	WF ±1,2	XC±1	EW d13	KV	Допуск хода
Диаметр поршня Ø	MR	BE	F	CD H9	RR	L	G	EE	S	KW	C	SW1	SW2	KK	AM	WF ±1,2	XC±1	EW d13	KV	10-100	Более 100
12	17	M16x1,5	17	6	15	9	6	M5x0,8	51±⁰⁵	8	6	10	5	M6x1	16	22	75	12	24	+1,5 +0	+2,5 +0
16	17	M16x1,5	17	6	15	9	6	M5x0,8	51±⁰⁵	8	6	10	5	M6x1	16	22	82	12	24
20	20	M22x1,5	20	8	16	12	8	G1/8	67±⁰⁷	10	8	13	7	M8x1,25	20	24	95	16	32
25	21	M22x1,5	22	8	17	12	8	G1/8	71±⁰⁷	10	10	17	9	M10x1,25	22	28	104	16	32

Способы монтажа пневмоцилиндров серии A51

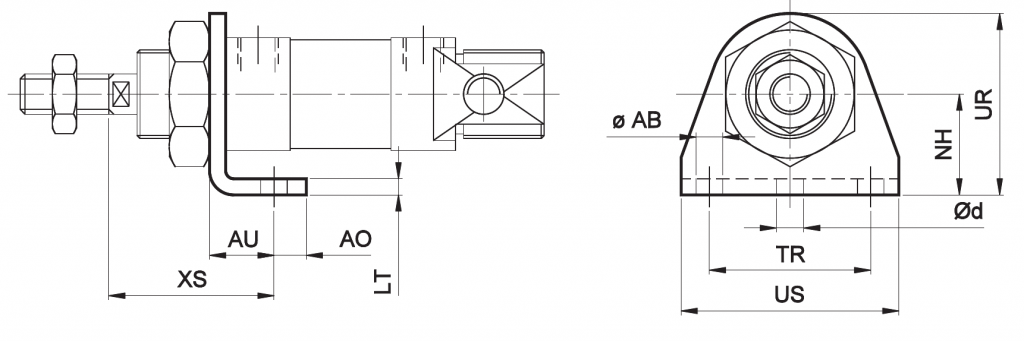

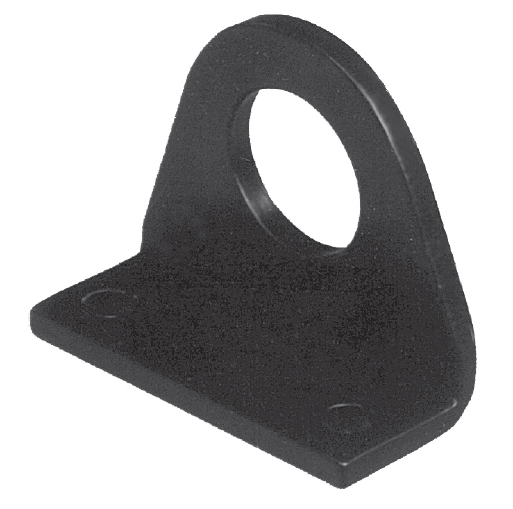

Монтаж на передней лапе

Диаметр поршня Ø	LT	AU	AO	d*	XS ±1,4	NH ±0,3	TR Js14	US	AB H13	UR	Код для заказа
12	2	12	6	4,8	32	20	32	42	5,5	33	ML016
16	2	12	6	4,8	32	20	32	42	5,5	33	ML016
20	4	16	8	5,8	36	25	40	54	6,6	45	ML022
25	4	16	8	5,8	40	25	40	54	6,6	45	ML022

* Подходит для рассверловки

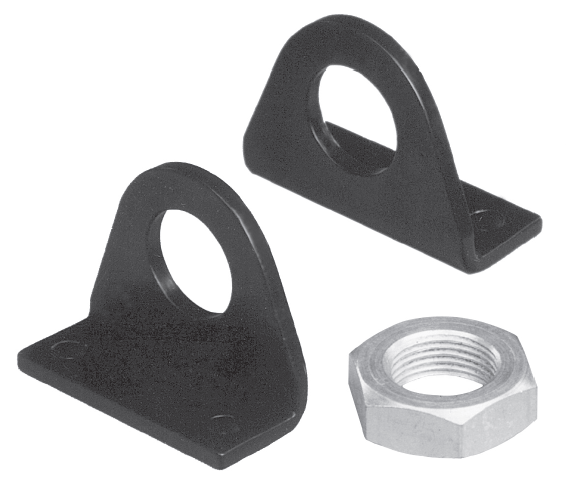

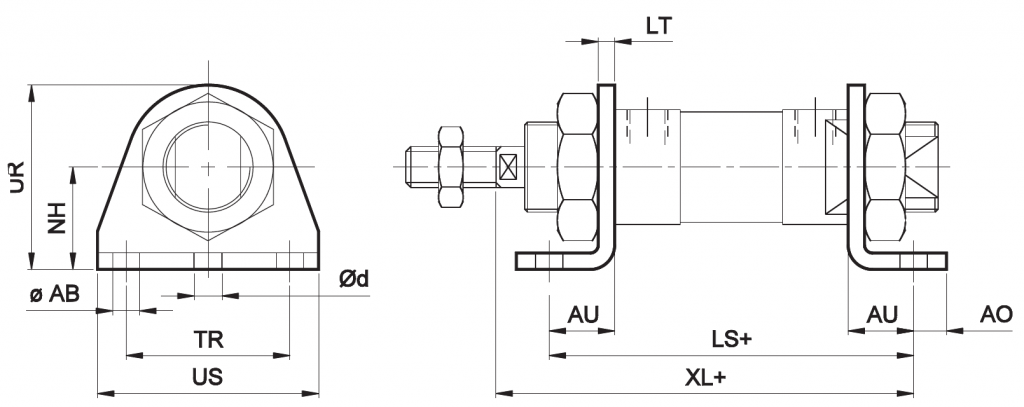

Монтаж на двух лапах

+ Добавить ход

Диаметр поршня Ø	UR	AB H13	TR Js14	NH ±0,3	AO	AU	d*	LT	US	LS	XL±1	Код для заказа
12	33	5,5	32	20	6	12	4,8	2	42	75^±0,7	85	MS016
16	33	5,5	32	20	6	12	4,8	2	42	82^±0,7	92	MS016
20	45	6,6	40	25	8	16	5,8	4	54	99^±0,9	107	MS022
25	45	6,6	40	25	8	16	5,8	4	54	103^±0,9	115	MS022

* Подходит для рассверловки

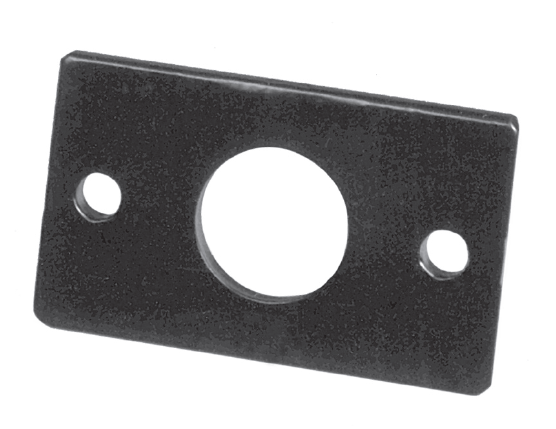

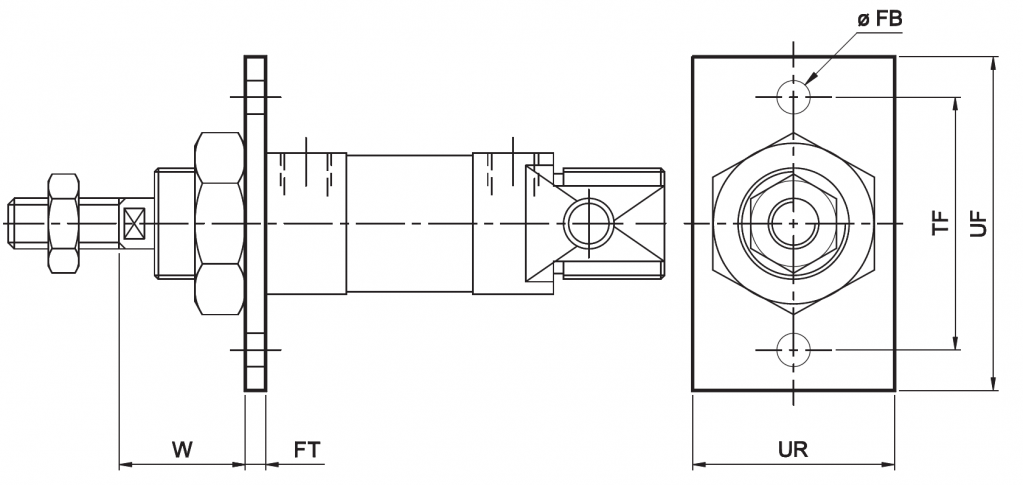

Передний фланец

Диаметр поршня Ø	TF Js14	UF	UR	FB H13	FT	W ±1,4	Код для заказа
12	40	50	30	5,5	4	18	MF016
16	40	50	30	5,5	4	18	MF016
20	50	66	40	6,6	5	19	MF022
25	50	66	40	6,6	5	23	MF022

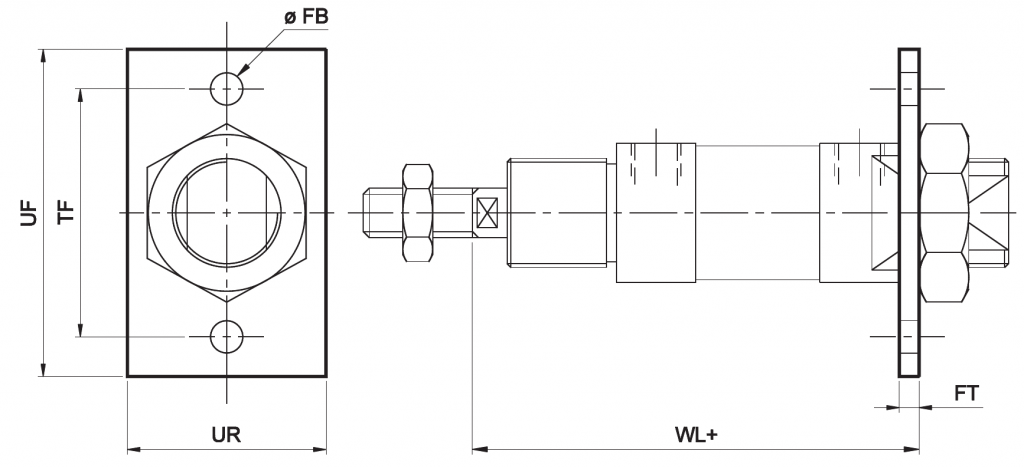

Задний фланец

+ Добавить ход

Диаметр поршня Ø	FT Js14	UF	UR	FB H13	FT	WL ±1,2	Код для заказа
12	40	50	30	5,5	4	77	MF016
16	40	50	30	5,5	4	84	MF016
20	50	66	40	6,6	5	96	MF022
25	50	66	40	6,6	5	104	MF022

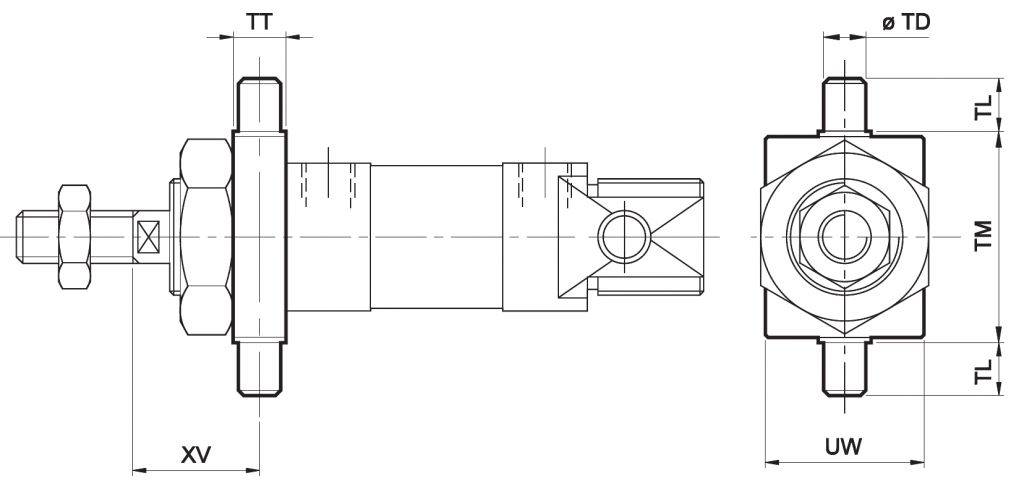

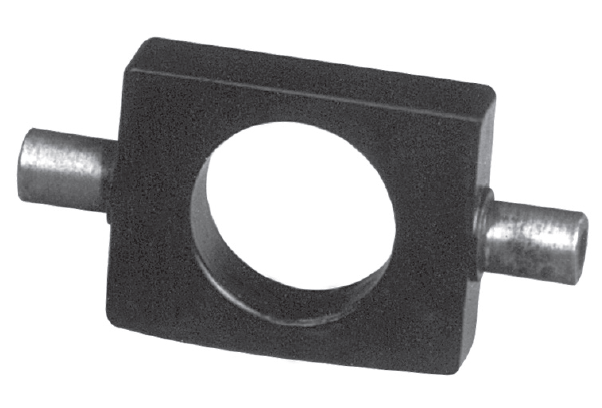

Передняя цапфа

Диаметр поршня Ø	TM H14	UW	TD e9	TT	XV ±1,4	TL h14	Код для заказа
12	30	25	6	8	18	10	MT016
16	30	25	6	8	18	10	MT016
20	40	30	8	10	19	10	MT022
25	40	30	8	10	23	10	MT022

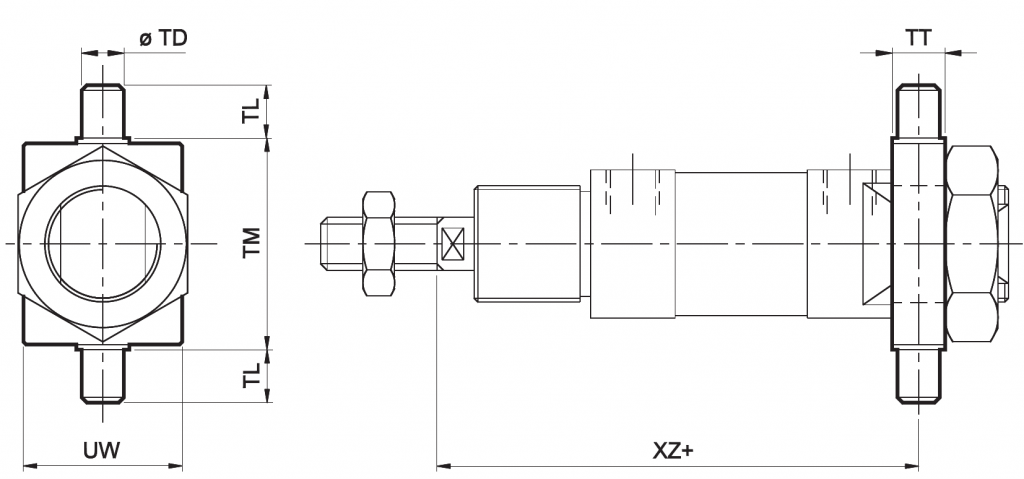

Задняя цапфа

+ Добавить ход

Диаметр поршня Ø	TM h14	UW	TD e9	TT	XZ ±1,2	TL h14	Код для заказа
12	30	25	6	8	77	10	MT016
16	30	25	6	8	84	10	MT016
20	40	30	8	10	96	10	MT022
25	40	30	8	10	104	10	MT022

Для получения информации о кронштейнах для цапф см. «Принадлежности»

Дополнительные принадлежности для пневмоцилиндров серии A51, A52

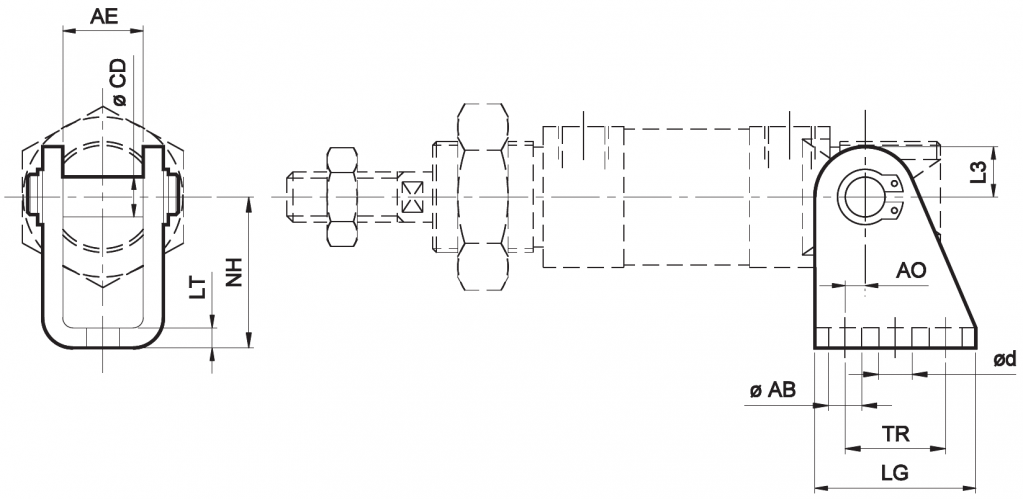

Опора угловая (CETOP - RP 107 P)

Диаметр поршня Ø	AE	AB H13	LT	NM	L3	CD e8	d*	TR Js14	LG	AO	Код для заказа
12	12,1	5,5	2	27	7	6	3,8	15	25	2	AA016
16	12,1	5,5	2	27	7	6	3,8	15	25	2	AA016
20	16,1	6,6	4	30	10	8	4,8	20	32	4	AA022
25	16,1	6,6	4	30	10	8	4,8	20	32	4	AA022

* Подходит для рассверловк

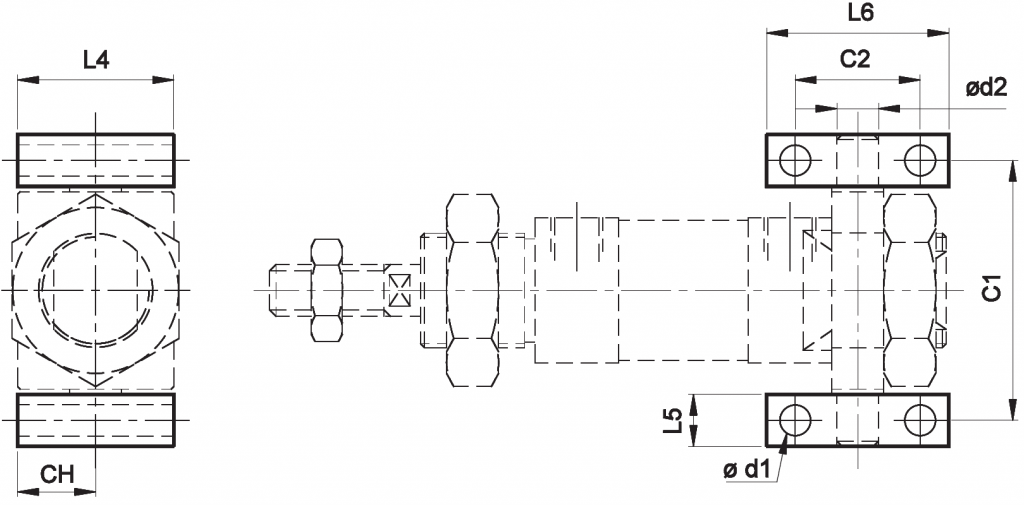

Кронштейн цапфы

Диаметр поршня Ø	C1	C2 Js14	d1 H13	L4	L5	L6	CH	d2 H9	Код для заказа
12	38	20	4,3	25	8	30	16	6	AT016
16	38	20	4,3	25	8	30	16	6	AT016
20	50	24	6,6	30	10	35	20	8	AT022
25	50	24	6,6	30	10	35	20	8	AT022

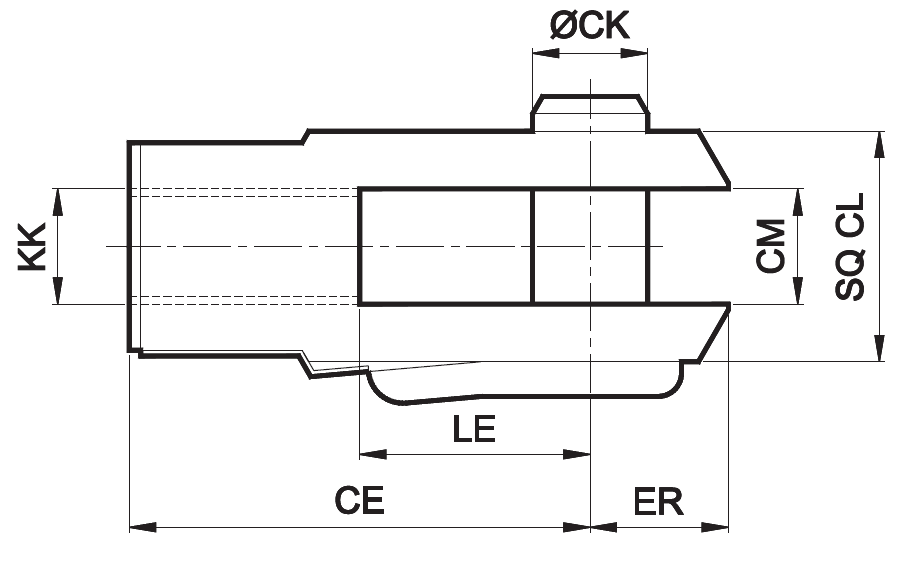

Вилка штока (ISO 8140)

Диаметр поршня Ø	KK	LE	CM B12	CE	CK f8	CL	ER	Код для заказа
12	M6x1	12	6	24	6	12	9,5	AF006
16	M6x1	12	6	24	6	12	9,5	AF006
20	M8x1,25	16	8	32	8	16	13	AF008
24	M10x1,25	20	10	40	10	20	16	AF010

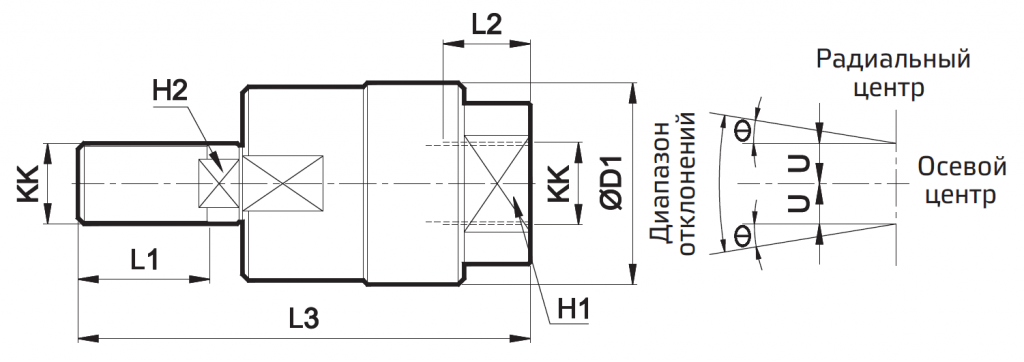

Позиционер штока

Диаметр поршня Ø	KK	L1	L2	L3	D1	H1	H2	±Θ°	U	Код для заказа
12/16	M6x1	12	8	38	18	10	4	5	0,75	AR006
20	M8x1,25	15	10	48	20	12	7	5	0,75	AR008
25	M10x1,25	20	14	65	28	17	8	5	0,75	AR010

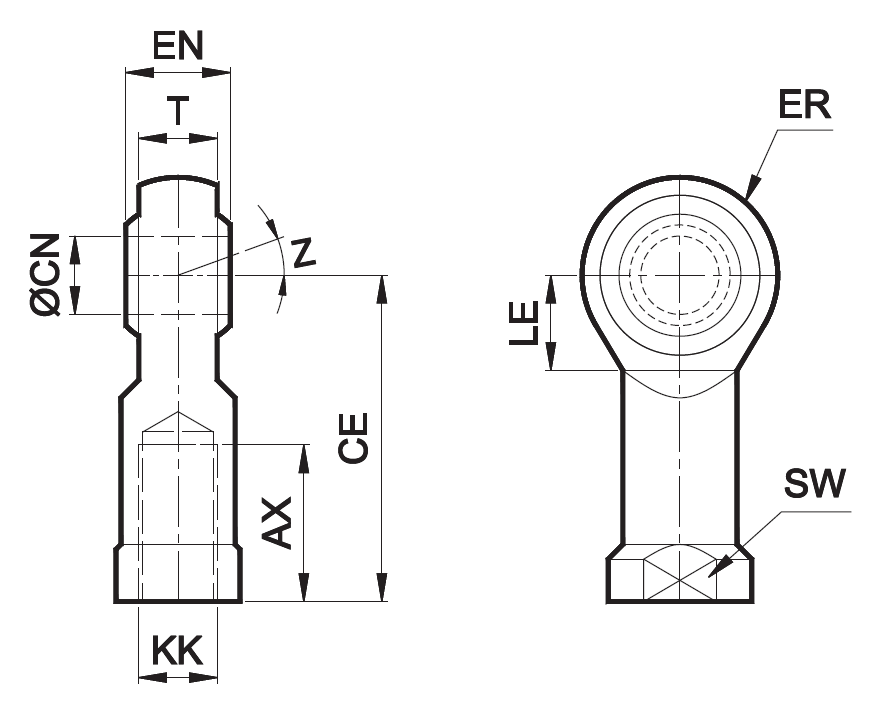

Наконечник штока со сферическим шарниром

Nakonechnik shtoka so sfericheskim sharnirom.PNG

Диаметр поршня Ø	KK	CN H9	T	EN h12	CE	LE мин.	ER макс.	AX	SW h13	Z	Код для заказа
12/16	M6x1	6	6,75	9	30	11	10	12	11	13°	AP006
20	M8x1,25	8	9	12	36	13	12	16	13/14		AP008
25	M10x1,25	10	10,5	14	43	15	14	20	17		AP010

Дополнительные принадлежности для магнитных цилиндров серии A51, A52

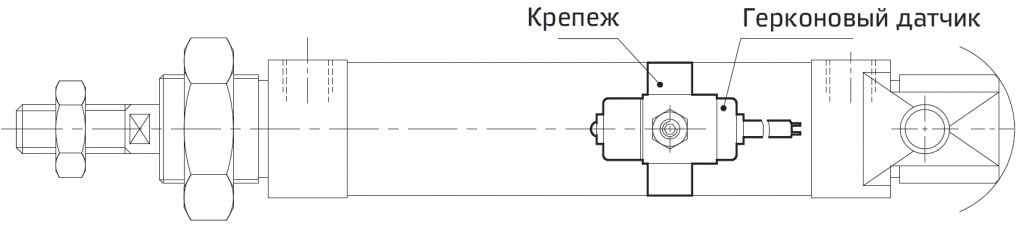

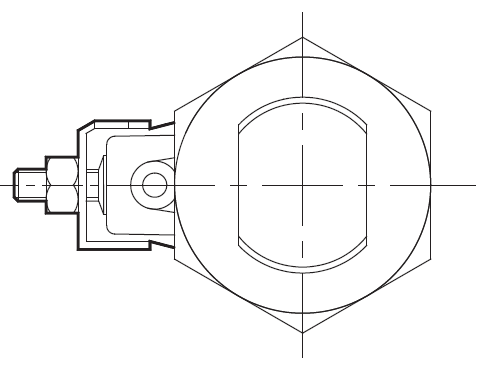

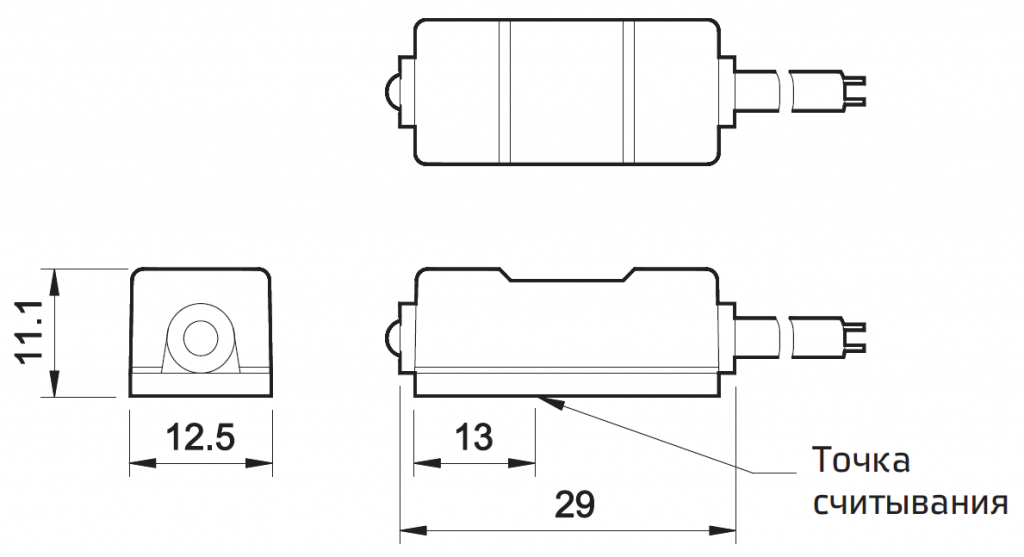

Герконовый датчик

Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A52, A55) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня

Технические характеристики герконового выключателя

Модель	880006
Рабочее напряжение	DC/AC 5–240 В
Макс. ток	100 мА
Скорость коммутации	макс. 10 Вт
Перепад напряжения	макс. 3,5 В
Время отклика	вкл. + выкл. < 1 мс
Логическая схема переключения	Однополюсная группа размыкающих контактов, нормально разомкнутая
Рабочая температура	от -10 до 70° C
Макс перегрузка	30 G
Вибрация	9 G
Цепь защиты	Отсутствует
Тип защиты	IEC 529, IP67
Цвет светодиода	Зеленый
Кабель	Ø4, 2 конт., 2 метр

Диам.поршня	X	№ для заказа крепления (а)	№ для заказа герконового выключателя (b)	№ для заказа (a + b)
12	32	810000	880006	AM1012
16	34	810001		AM1016
20	36	810002		AM1020
25	38	810003		AM1025

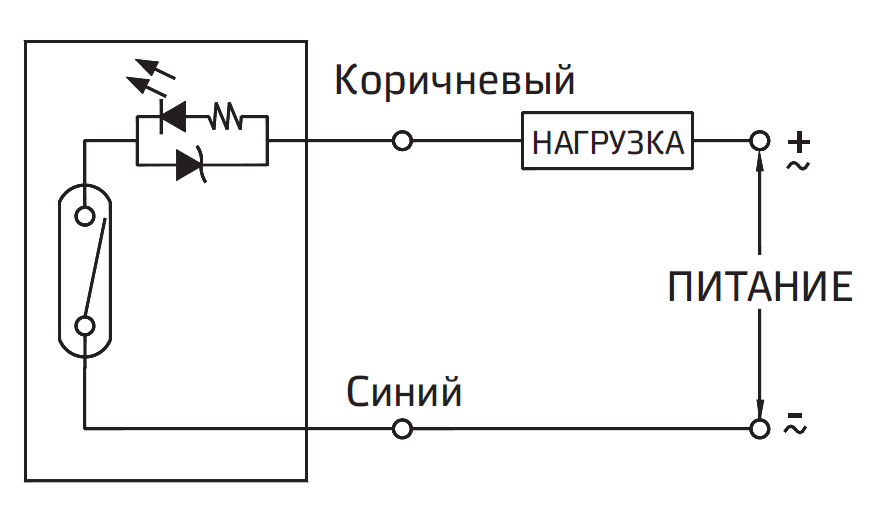

Цепь и схема соединения

Диаметр поршня Ø (мм)	12	16	20	25
Стандартная длина хода* (мм)	10, 25, 40, 50, 80, 100, 125, 160, 200, 250, 300
Рабочая среда	Сжатый фильтрованный воздух, воздушно-масляная смесь
Рабочее давление	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь
Виды монтажа	Монтаж на передней лапе, монтаж на двух лапах, передний фланец, задний фланец, передняя цапфа, задняя цапфа
Принадлежности	Опора угловая, кронштейн цапфы, вилка штока, позиционер штока

* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.

Код для заказа

A

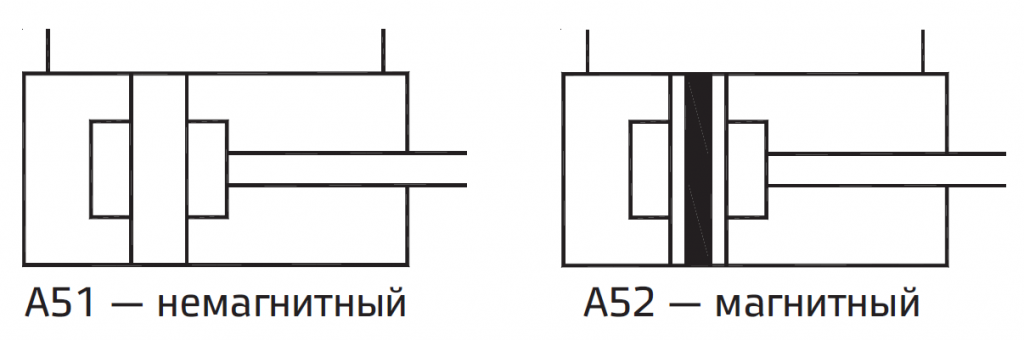

Модель		Поршень, Ø (мм)		Ход (мм)		Виды монтажа
51 52	Стандартн. цилиндр Магнитный цилиндр	012 016 020 025	- Ø 12 - Ø 16 - Ø 20 - Ø 25	010 025 040 050 080 100 125 160 200 250 300	- 10 - 25 - 40 - 50 - 80 - 100 - 125 - 160 - 200 - 250 - 300	O L D F R M N	- стандартный - монтаж на пер.лапе - монтаж на двух лапах - передний фланец - задний фланец - передняя цапфа - задняя цапфа

Пример:

Код для заказа стандартного цилиндра с Ø поршня 16 мм, ходом 50 мм с монтажом на двух лапах: A51 016 050 D.

Примечание:

При заказе цилиндра с Ø поршня 16 мм, ходом 50 мм будет поставлен базовый цилиндр A51 016 050 O.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются от дельно) необходимо использовать указанные ниже коды для заказа.

Диаметр поршня Ø	Монтаж на передней лапе	Монтаж на двух лапах	Фланец (передний или задний)	Цапфа(передняя или задняя)

12	ML016	MS016	MF016	MT016
16	ML016	MS016	MF016	MT160
20	ML022	MS022	MF022	MT022
25	ML022	MS022	MF022	MT022
