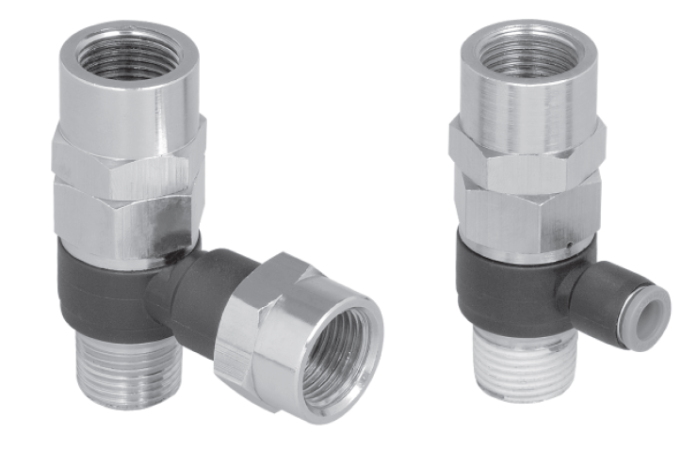

Обратный клапан с пилотным управлением — G1/8, G1/4, G3/8, G1/2
Особенности
- Доступен в двух вариантах исполнения.
- Низкое давление срабатывания и закрытия.
- Герметично уплотненное эластомерное седло.
- Пластмассовая часть может поворачиваться на 360°.
- Наружная коническая резьба с тефлоновым покрытием.
Функция
Обратный клапан с пилотным управлением используется для остановки цилиндра в промежуточном положении. Пока подается управляющий сигнал, воздух может свободно поступать в цилиндр и обратно. При отключении управляющего сигнала клапан действует как обычный обратный клапан и препятствует выходу воздуха из цилиндра, тем самым останавливая движение.

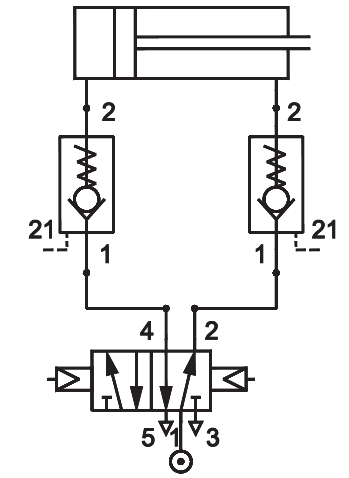

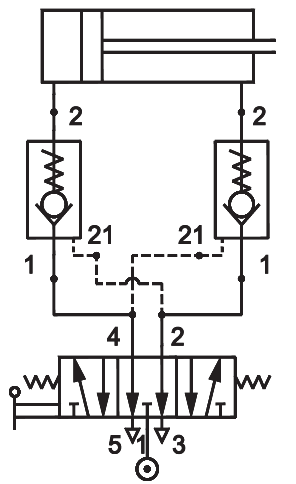

Пример применения
5/2
|
5/3
|
|
|
Резьба Т
|
Применимый
наружный
диаметр
труб
|
A
|
L1
|
L2
|
L3
|
L4
|
ØD
|
ØD1
|
Шестигр.
1
|
Шестигр.
2
|
Шестигр.
3
|
Расх.
(л/мин)@
|
№ для
заказа
|
T1
|
T2
|
T3
|
R1/8
|
—
|
G1/8
|
4
|
15
|
15
|
46
|
52
|
22
|
10,5
|
13,5
|
14
|
14
|
—
|
225
|
GV210450
|
6
|
15
|
15
|
46
|
52
|
23
|
12,5
|
13,5
|
14
|
14
|
—
|
250
|
GV210650
|
R1/8
|
G1/8
|
—
|
—
|
15
|
46
|
52
|
30
|
—
|
13,5
|
14
|
14
|
14
|
250
|
GV216050
|
R1/4
|
—
|
6
|
15,5
|
20
|
52
|
58
|
25
|
12,5
|
18
|
17
|
17
|
—
|
400
|
GV210651
|
8
|
17
|
20,5
|
52
|
58
|
27,5
|
15
|
18
|
17
|
17
|
—
|
500
|
GV210851
|
10
|
20
|
22,5
|
52
|
58
|
32,5
|
18,5
|
18
|
17
|
17
|
—
|
500
|
GV211051
|
R1/4
|
G1/4
|
—
|
—
|
20
|
52
|
58
|
37
|
—
|
18
|
17
|
17
|
17
|
500
|
GV216151
|
R3/8
|
—
|
8
|
17
|
23
|
54,5
|
61
|
29
|
15
|
22
|
22
|
24
|
—
|
850
|
GV210852
|
10
|
18
|
24
|
54,5
|
61
|
34
|
18,5
|
22
|
22
|
24
|
—
|
900
|
GV211052
|
R3/8
|
G3/8
|
—
|
—
|
24
|
54,5
|
61
|
46,4
|
—
|
22
|
22
|
24
|
22
|
900
|
GV216252
|
R1/2
|
—
|
12
|
20,5
|
28,5
|
55,5
|
63
|
37,5
|
21
|
28
|
27
|
27
|
—
|
1100
|
GV211253
|
R1/2
|
G1/2
|
—
|
—
|
28,5
|
55,5
|
63
|
54
|
—
|
28
|
27
|
27
|
27
|
110
|
GV216353
|

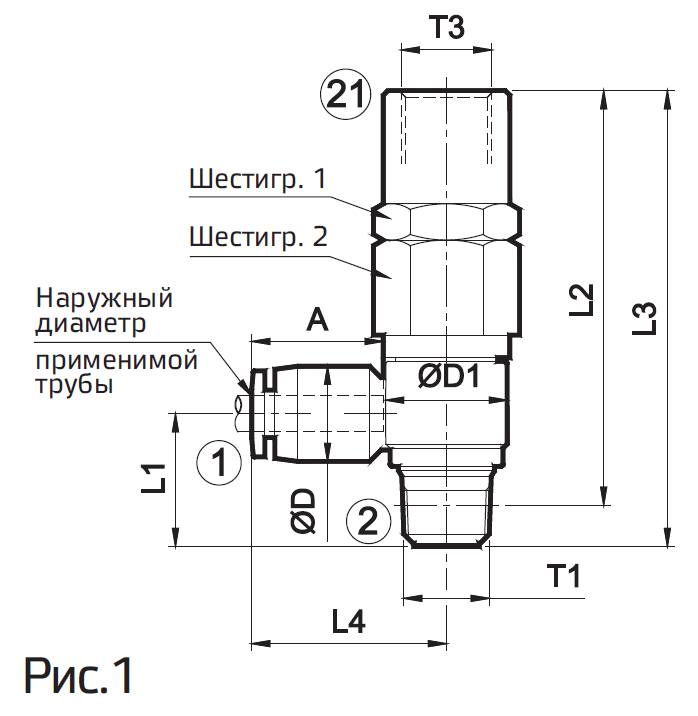

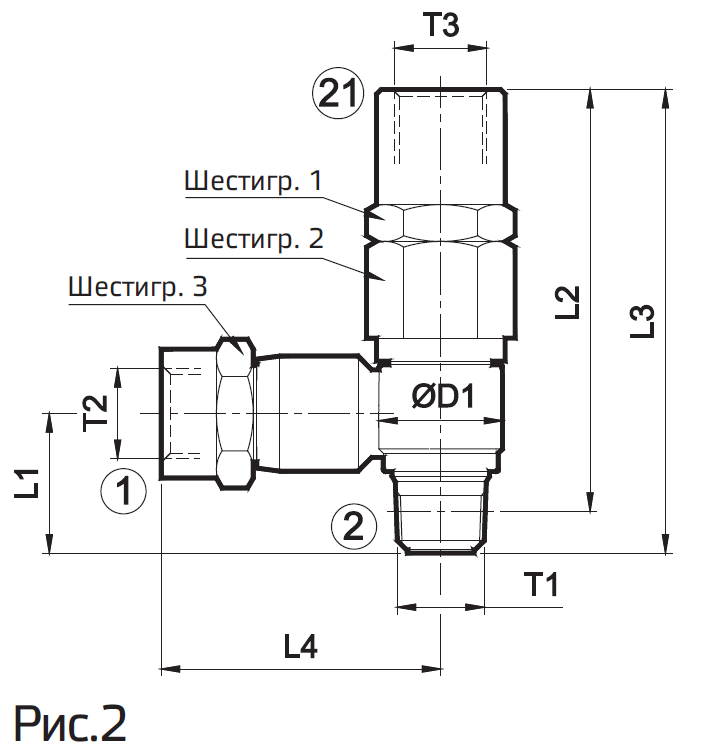

1 — впуск, 2 — выпуск, 21 — внешний управляющий сигнал
A — длина устанавливаемой трубы
@ Давление на входе 6 бар и перепад давления 1 бар
Порядок заказа
При заказе обратного клапана с пилотным управлением указывайте код для заказа, приведенный в соответствующих таблицах
