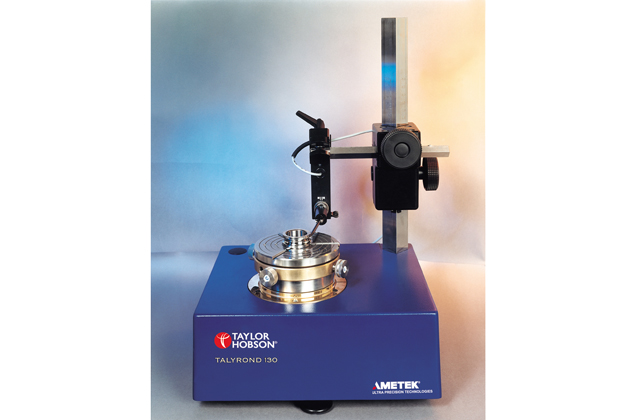

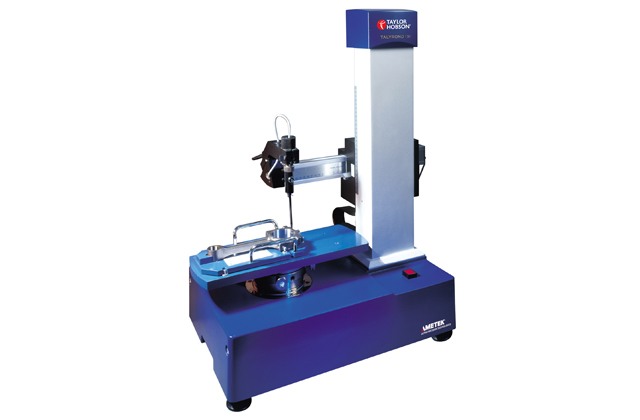

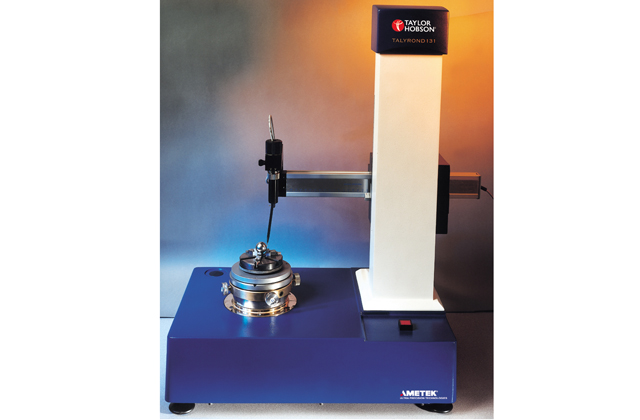

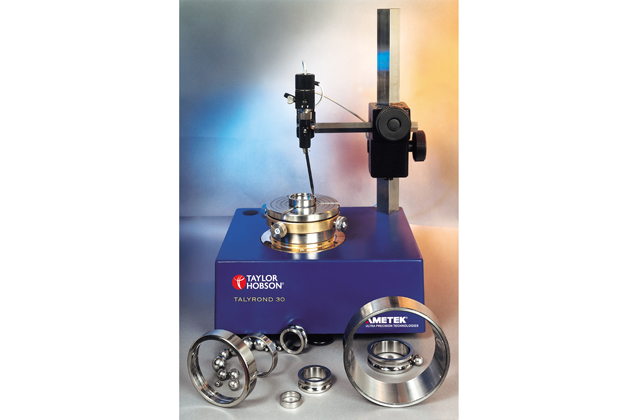

Данное семейство приборов разработано специально для обеспечения производителей прецизионных изделий приборами, обеспечивающими высокую точность, с невысокой стоимостью, непревзойденными возможностями измерений на рабочем месте. Эта серия приборов разработана таким образом, что все приборы могут дооснащаться новыми функциями в пределах серии.
В результате производитель может усовершенствовать прибор по мере роста технических требований к измерениям без особых капитальных вложений.
Все приборы оснащены персональными компьютерами, имеют управляющее меню, помогающее проводить центрирование и выравнивание деталей для выполнения измерений.
Приборы выполняют измерения:
Круглости
Концентричности
Эксцентриситета
Угла эксцентриситета
Плоскостности
Перпендикулярности
Соосности
Гармонического анализа
Углов наклона профиля
Отклонения от дуги
Прерывистых поверхностей
Приспособления
Щупы стандартные — длина 100 мм, радиусы 1, 2, 4 мм
Мера для калибровки
6-кулачковый патрон

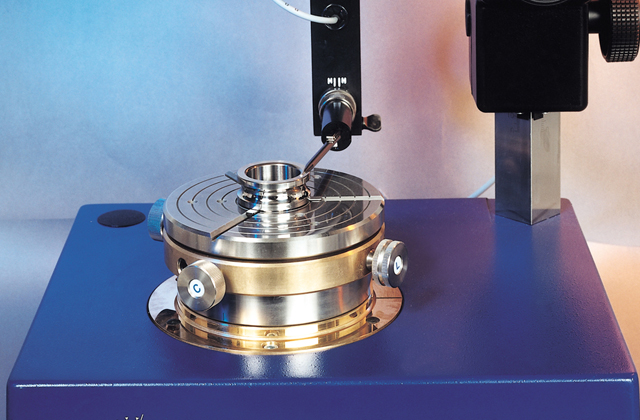

Рабочий стол и шпиндель
Наименование
ТR130
ТR131С
Диаметр стола
125 мм
125 мм
Максимальный вес детали
20 кг
20 кг
Максимальный диаметр измер. детали
200 мм
370 мм
Максимальная высота измер. детали
200 мм
225 мм
Скорость вращения
6 об/мин по часовой стрелке
Диапазон ручного центрирования
±1,25 мм
Диапазон ручной нивелировки
±30 мин.
Предел погрешности при измерении круглости
Наименование
ТR130
ТR131С
Концентричная нагрузка
+/- 0,025 мкм +0,00025мкм/мм над поверхностью рабочего стола
Эксцентричная нагрузка
+/- 0.025 мкм +0,00025 мкм/м над поверхностью рабочего стола
Осевая погрешность
0.025 мкм
Измерительный датчик
Наименование
ТR130
ТR131С
Длина стандартного щупа
100 мм
Диапазон измерения 100 мм щупом
2,0 мм
Диапазон нормального режима разрешения
±1,0 мм
Разрешение
0,060 мкм
Диапазон высокоразрешающего режима
±0,2 мм
Разрешение
0,012 мкм
Электропитание
Наименование
ТR130
ТR131С
Напряжение
90 — 260 В
Частота
47 — 63 Гц
Мощность
250 В/А максимум
Воздушное питание
Наименование
ТR130
ТR131С
Давление максимальное
8,1 бар
Давление минимальное
5,4 бар
Фильтр
<5 мкм
Точка росы
— 20 0С
Расход
0,037 м3/мин
Макс. содержание масла
25 мг/м3
Макс. содержание твердых частиц
5 мг/м3
Габаритные размеры
Наименование
ТR130
ТR131С
Полная длина
450 мм
520 мм
Полная ширина
360 мм
330 мм
Полная высота
636 мм
670 мм
