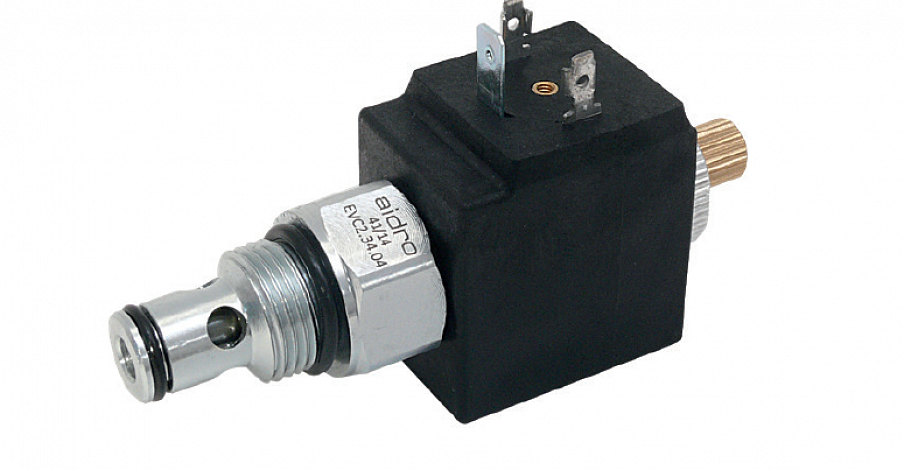

Встраиваемые 2-линейные электромагнитные тарельчатые клапаны, нормально закрытые, ¾”-16UNF ø12,7 мм EVC2.34. 40 л/мин – 25 МПа (250 бар)

2- линейный клапан, нормально закрытый, тарельчатого типа, с двунаправленным потоком. Предусмотрены различные конфигурации. Такая конструкция позволяет использовать клапан со стандартными катушками для переменного и для постоянного тока, без необходимости использования специальных соединителей со встроенными выпрямителями.

[1] Код для заказа

(1) EV: встраиваемый направляющий электромагнитный клапан

(2) C2: Клапан с сердечником ø13 мм (см. 4), 2-линейный, 2-позиционный, тарельчатого типа, нормально закрытый, с двунаправленным потоком

(3) 34: ¾”-16 UNF ø 12,7 мм

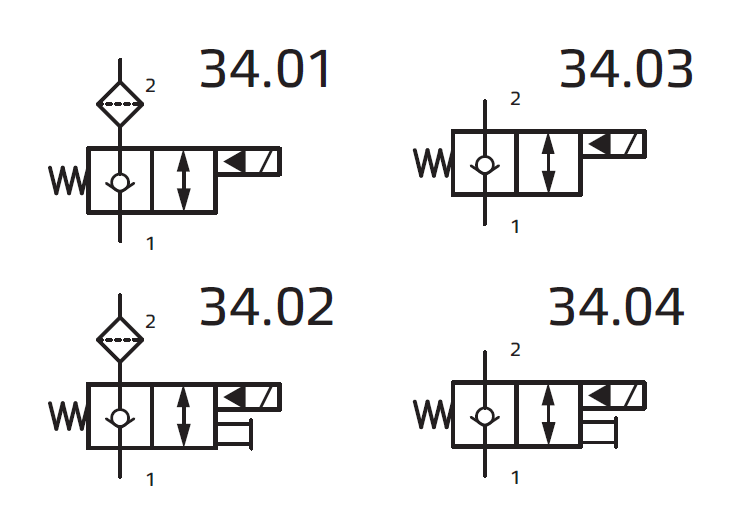

(4) Варианты клапанов

01: Фильтр
02: Фильтр и устройство ручного управления
03: –
04: Устройство ручного управления
P*: Защитная крышка устройства ручного управления

(5) Электрическое напряжение и электромагнитные катушки (см. 7):

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
230/50: Катушки для 230 В переменного тока/50 Гц

(6) Соединение катушки:

Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанный вывод
A: AMP Junior

(7) Опции соединителей ISO 4400 / DIN 43650/A:

B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор

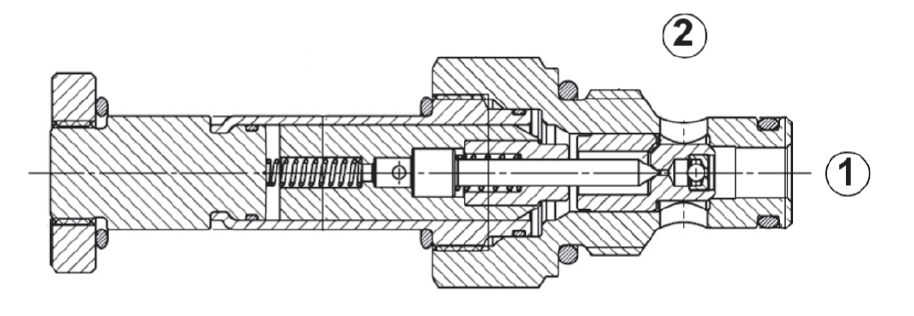

Тарелка 4 приводится в действие посредством управления и удерживается в нормально закрытом положении в седле 5. Когда к электромагниту подводится питание, подвижный якорь 5 и управляющий штифт 17 смещаются, и тарелка, разбалансированная под действием давления, открываются, пропуская поток в обоих направлениях. Устройство ручного управления 9 винтового типа обеспечивает работу клапана в случае сбоя электроснабжения.

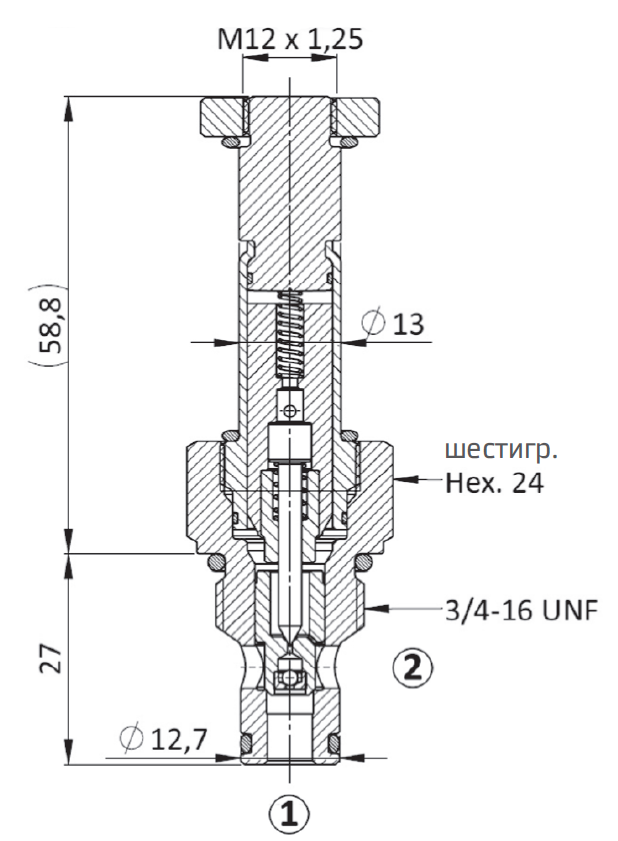

[2] Установочные размеры (мм)

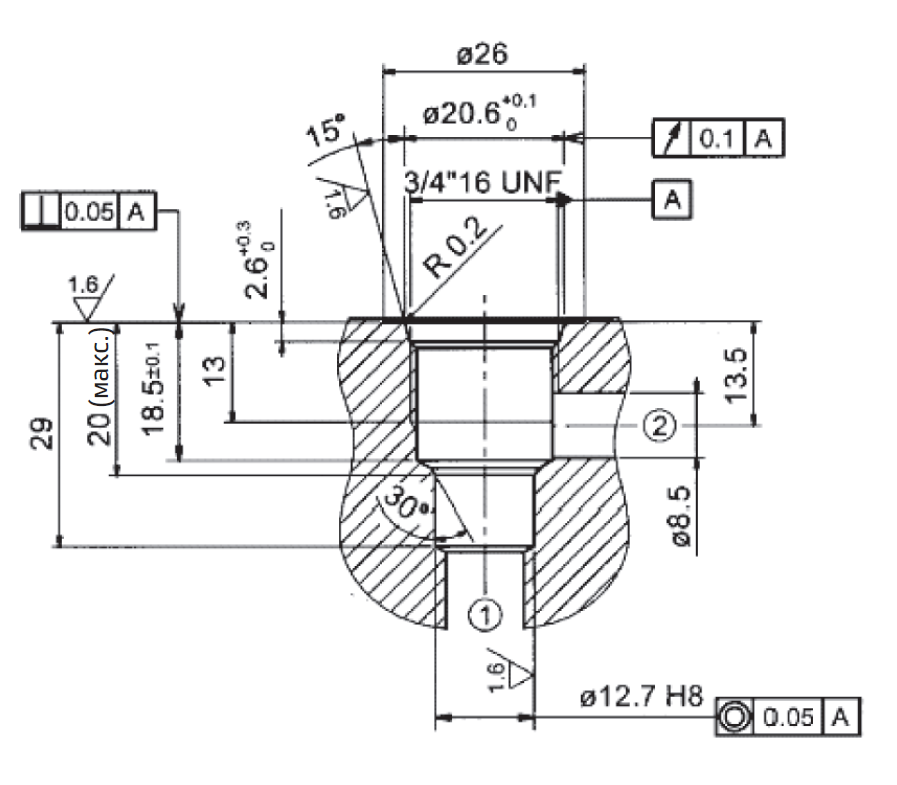

Клапаны EV*.34 устанавливаются в седло ¾”-16 UNF ø12,7 мм. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.

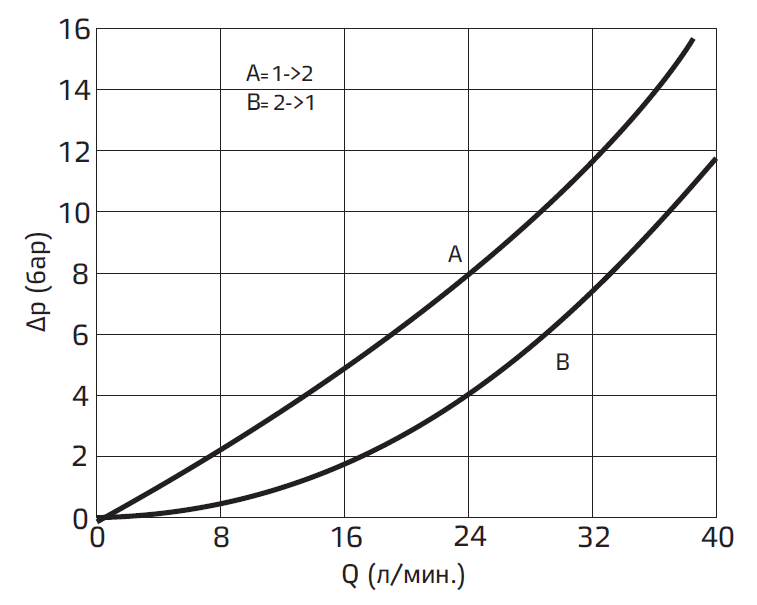

[3] Перепады давлений

Вязкость 42 сСт и 50°С

[4] Соединители

Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:

1 = 12 B, 24 B            2 = 115 B          3 = 230 B

Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.

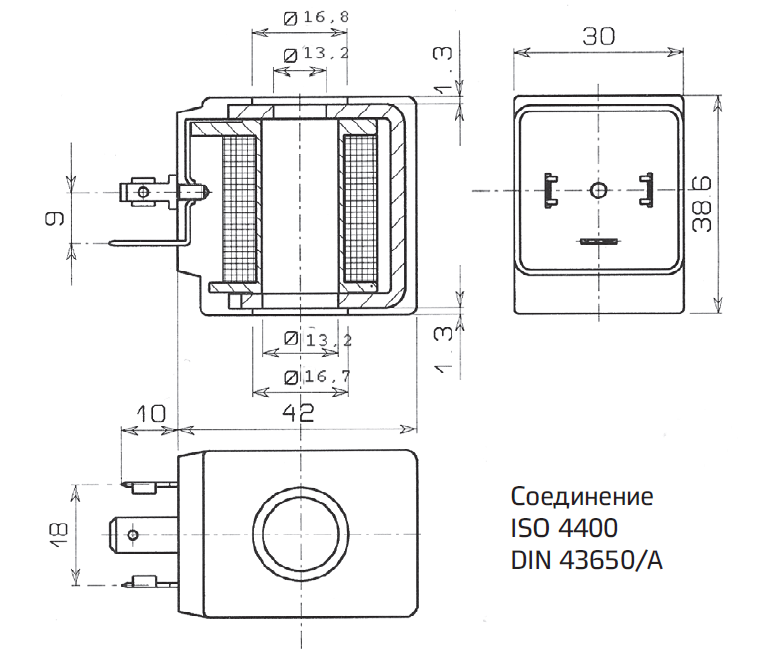

[5] Катушки типа C30 (ø13 мм – 18 Вт: 35 ВА)

(*) Осторожно: При работе с переменным током скачок тока может превышать номинальное значение удержания в 3-4 раза.
