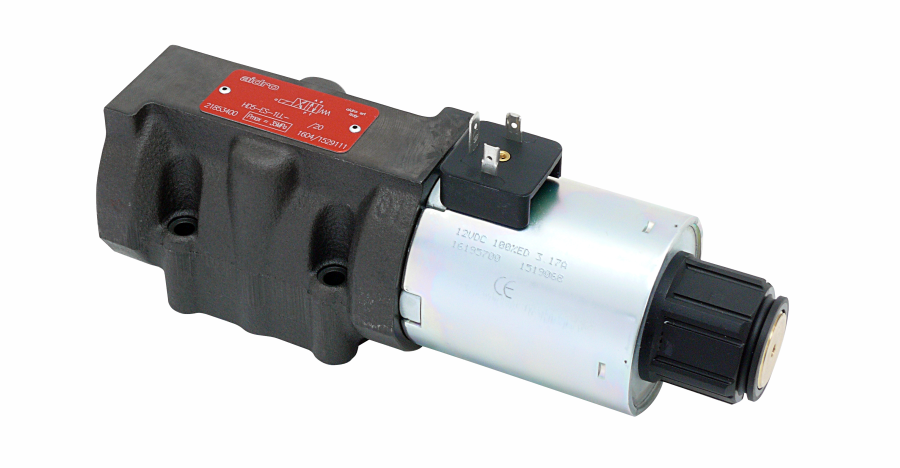

Направляющие гидрораспределители с электромагнитным управлением HD5-ES-* 120 л/мин – 35 МПа (350 бар)

Клапаны HD5-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 05).

Конструкция корпуса – 5-камерный высококачественный литой блок. Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.

 В стандартных версиях поверхности корпуса клапана с покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)
HDS	—	ES	—		—		—		/	20

(1) HD5: 4-линейный направляющий гидрораспределитель CETOP 05 – давление 32 МПа (320 бар)

(2) ES: С электрическим управлением, стандартный

(3) Тип золотника (см. 4)

– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинной возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение –крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)

(4) Код, зарезервированный для специальных вариантов:

b: Электромагнит b (вместо a) устанавливается только в версиях LL, ML, LM
T: Устройство плавного перемещения (см. 12 и 13)
K: Водонепроницаемые колпачки для штифта ручного управления (см. [14])
Z*: Антикоррозионное покрытия (см. 16)
DR: Дренаж камеры электромагнита (электромагнитов) (см. 15)

(5) Электрическое напряжение и катушки электромагнитов (см. 8, 9, 10)

(6) 20: Номер (порядковый) конструкции клапанов

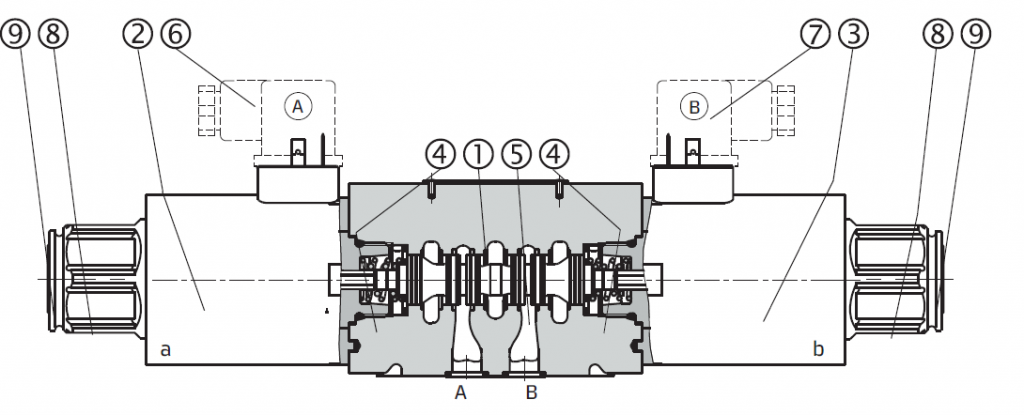

Золотник 1 смещается в корпус клапана 7 под действием пружин и электромагнитов 2 и 3. Золотник 1, в зависимости от его формы и положения в корпусе клапана 7, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока. В случае отключения электроэнергии золотник можно перемещать вручную при помощи штифтов ручного управления 9, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.

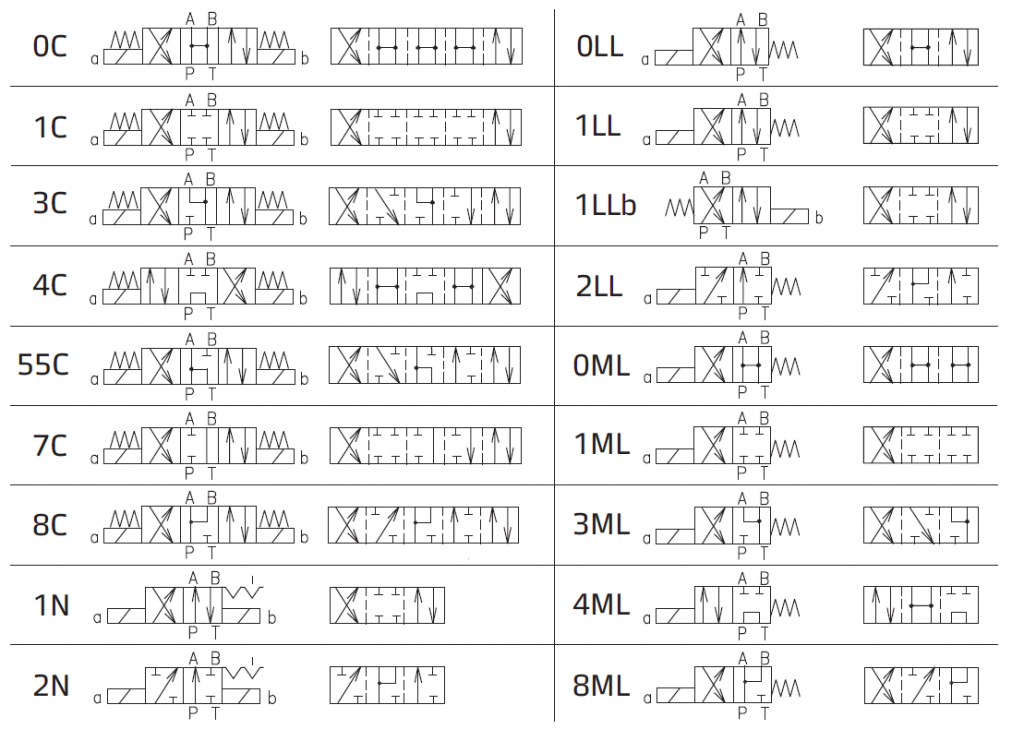

[2] Идентификация золотников и промежуточные положения

[3] Типовые графики

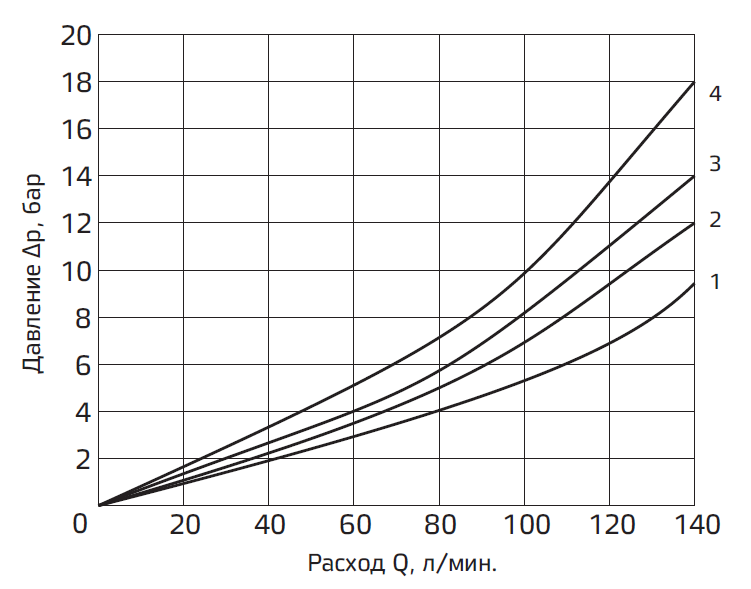

Типовые кривые Δp для клапанов HD5–ES*, с минеральным маслом при ѵ=32 мм2/с и t=50°C, в направлении потока P→A/B, A/B→T и P→T.

Тип золотника	P-A	P-B	A-T	B-T	P-T
0C	1	1	2	2	1
1C	1	1	2	2	—
3C	1	1	2	2	—
4C	1	1	4	4	1
55C	1	1	1	2	2
7C	1	1	2	2	—
8C	1	1	2	2	—
1N	1	1	2	3	—
2N	1	1	—	—	—
0LL	1	1	1	3	—
1LL	1	1	2	2	—
1LLb	1	1	2	2	—
2ll	1	1	—	—	—
0ML	—	1	2	—	1
1ML	—	1	2	—	—
3ML	—	1	2	—	—
4ML	3	—	—	4	1
BML	—	1	2	—	—

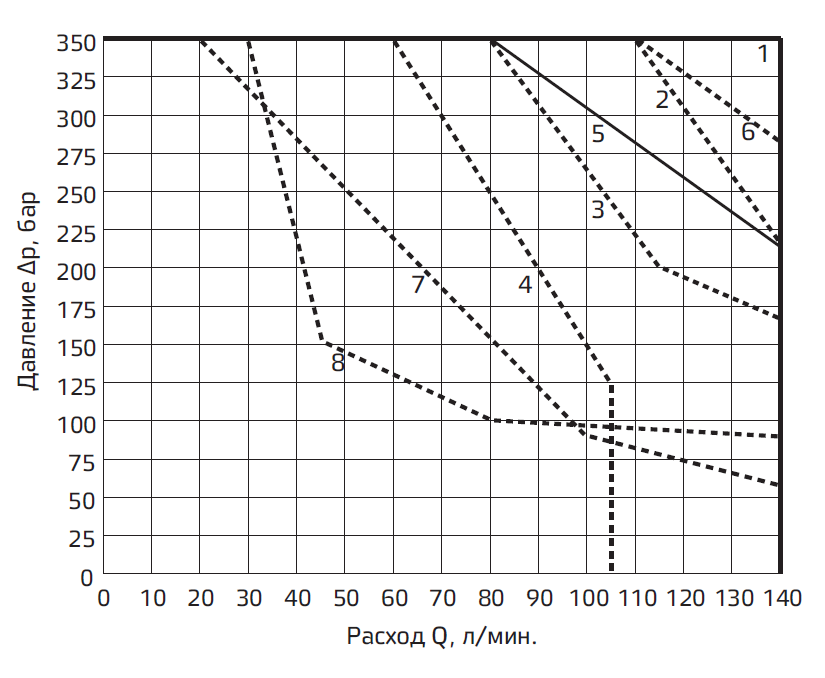

[4] Пределы гидравлической мощности

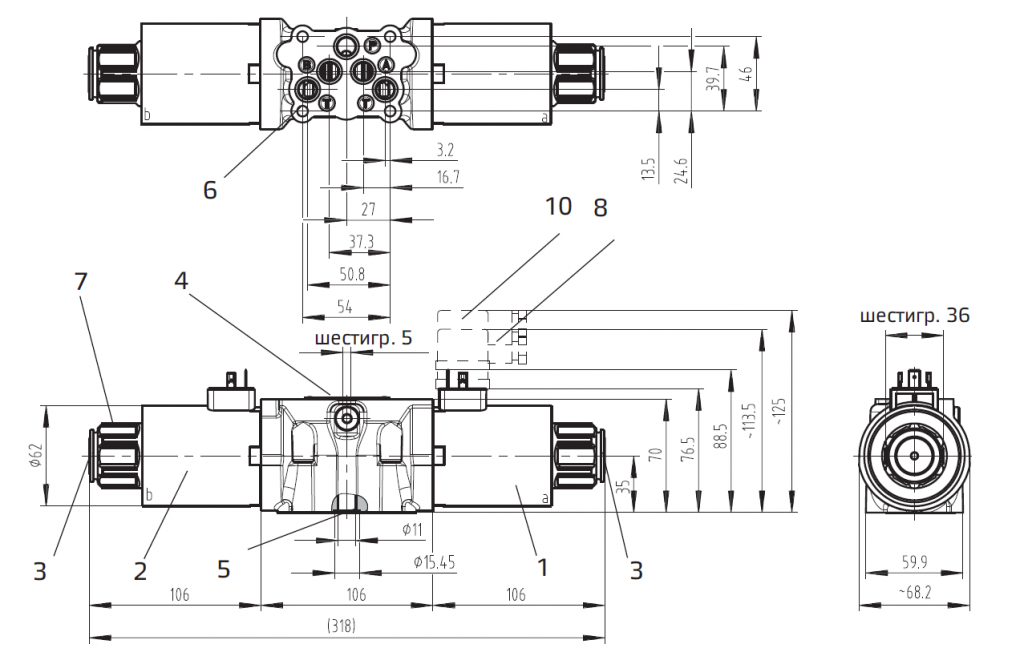

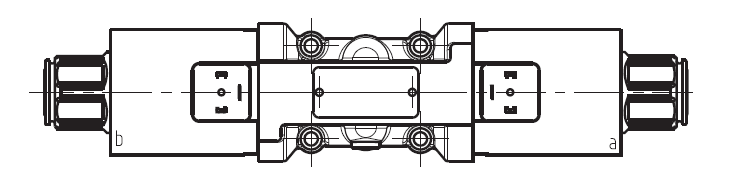

[5] Установочные размеры (мм)

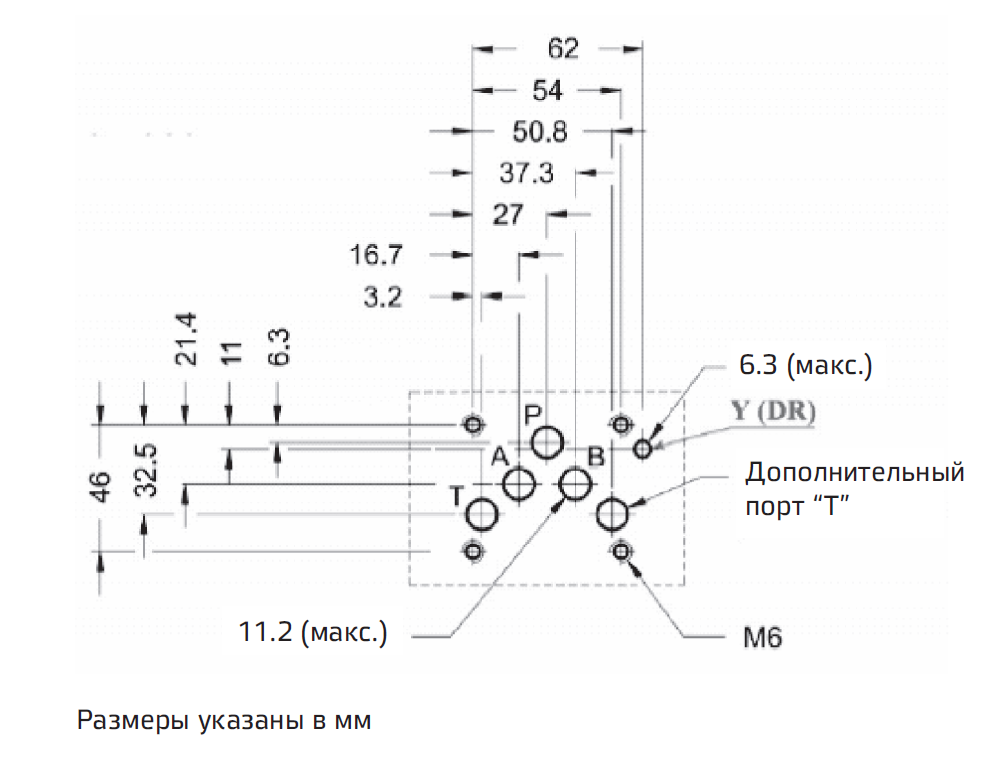

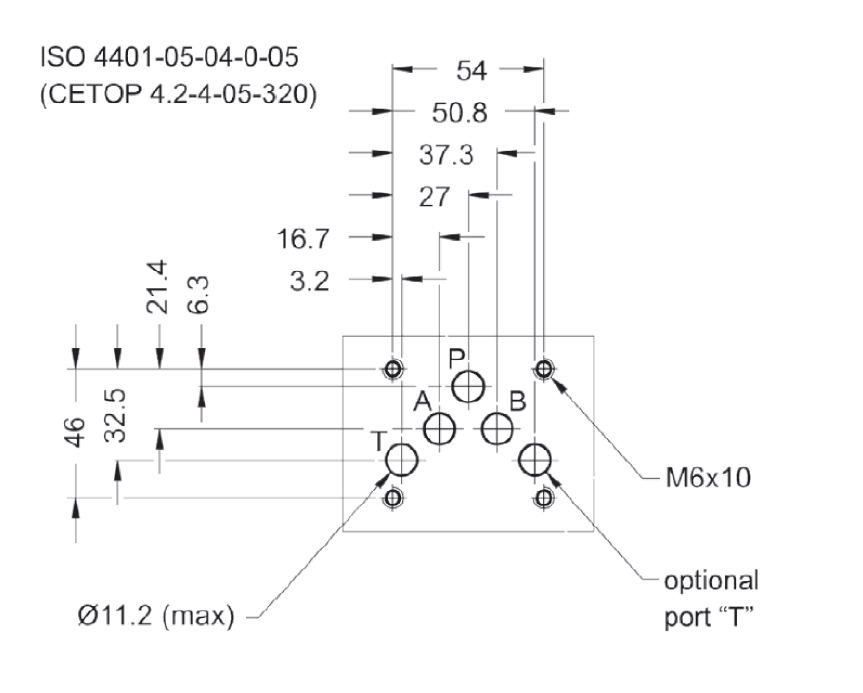

Все клапаны HD5-ES-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и высоты клапанов.

При сборке на монтажной плите клапаны HD5-ES-* должны крепиться 4 фиксирующими болтами (винтами с головкой под торцевой ключ согласно ISO 4762) M6х40 мм (или M6х**, в зависимости от количества модулей) класса 12,9 (ISO 898), затягиваемыми с применением крутящего момента 12 Нм.

Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнительных колец квадратного сечения типа Quad-Ring 12,42х1,68х1,68 мм.

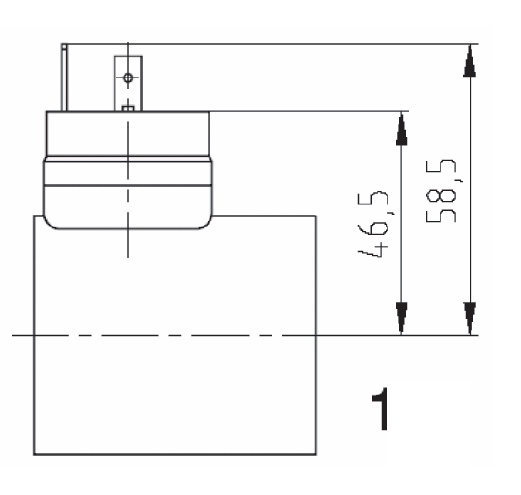

[6] Электромагнитные катушки со стандартным электрическим соединением согласно ISO 4400 / DIN 43650, для источника постоянного тока

Стандартные клапаны типа HD5-ES-* приводятся в действие электромагнитами, питание к которым подводится непосредственно от источника напряжения постоянного тока. Электромагнитные клапаны могут поставляться без электрических катушек типа HD5-ES-*-0000, катушки типа B05-***C могут поставляться отдельно.

Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока

[7] Электромагнитные катушки со стандартным электрическим соединениемсогласно ISO 4400 / DIN 43650, для источника постоянного тока

Стандартные клапаны типа HD5-ES-* могут работать от источника переменного тока при использовании катушек со встроенным двухполупериодным мостовым выпрямителем. Катушки с выпрямителем могут поставляться отдельно как B05-***A.

Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока

[8] Опции электрических соединений

Катушки типа B05-* для клапанов HD5-ES-* могут поставляться с 2-полюсными электрическими разъемами AMP Junior-Timer.
Катушки с разъемами могут поставляться отдельно как B05-***CAMP.

Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока

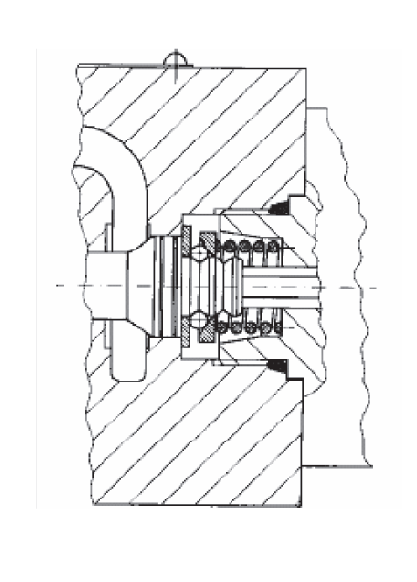

[9] Версия N: механический фиксатор в золотнике

Электромагнитные клапаны с фиксатором, как правило, представляют собой 2-позиционные клапаны с 2 электромагнитами, без пружинного возврата, в которых золотник удерживается в предельных крайних положениях хода при помощи механического устройства. Это обеспечивает подачу питания на электромагниты посредством кратковременных импульсов тока, и золотник остается в требуемом положении, независимо от воздействующих гидродинамических или гравитационных или инерционных сил (вибраций).

[10] Версия N: плавное перемещение

Электромагнитные клапаны с устройствами плавного перемещения представляют собой 2- или 3-позиционные клапаны со встроенным отверстием дросселирования неизменного сечения (ø 0,6 мм) в канале, соединяющем крайние гидравлические камеры клапана. Эффект дросселирования обеспечивает контроль времени смещения, снижая нежелательные гидравлические удары.

[11] Версия TR: регулируемое плавное перемещение

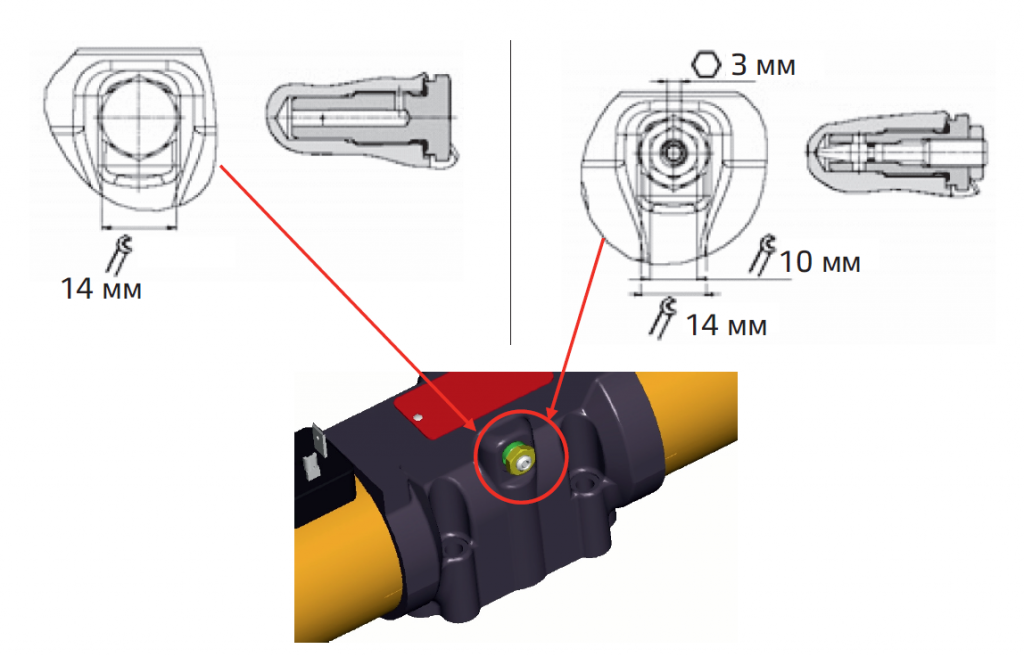

В клапанах версии TR отверстие неизменного сечения заменяется клапаном с регулируемым дросселем, обе- спечивающим точную и надежную настройку времени перемещения золотника. Для увеличения диаметра дросселирования (и, следовательно, времени перемещения), поверните по часовой стрелке регулировочный винт (шпонка CH 3 мм), сначала ослабив зажимную гайку (шпонка CH 10 мм).

[12] Версия K: штифт ручного управления

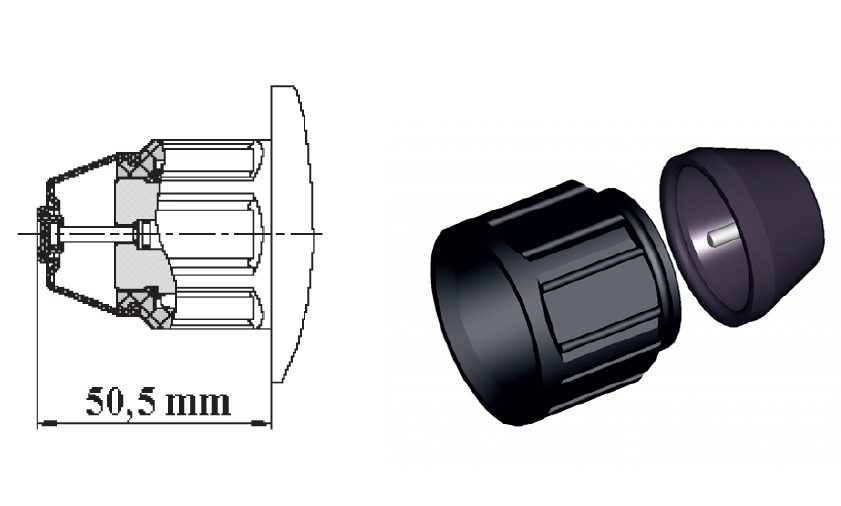

Электромагнитные клапаны версии K оснащаются приводными штифтами ручного управления клапанов, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Привод ручного управления защищен эластичным резиновым колпачком, который устанавливается на зажимной гайке электромагнита и защищает от попадания влаги и брызг воды.

[13] Версия DR: отдельный дренаж камеры электромагнита

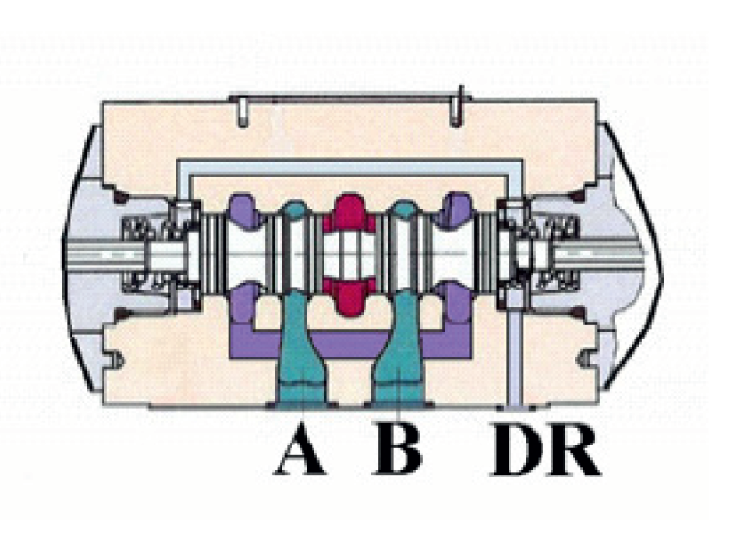

Электромагнитные клапаны версии DR оснащаются линией дренажа камер электромагнитов. Данная версия предназначена для использования в условиях высокого противодавления в линии T, превышающего допустимое рекомендуемое максимальное давление для портов T клапана (210 бар). Расположение дополнительного дренажного порта DR соответствует стандарту ISO 4401-05 и согласовано с портом Y.

[14] Антикорозионные покрытия

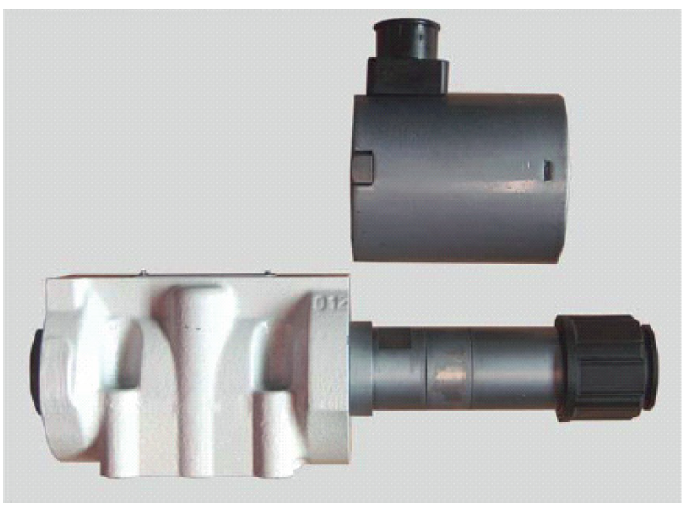

В стандартных клапанах HD5-ES-* используется корпус с покрытием никель-фосфор, трубки электромагнита без покрытия и катушки с обшивкой и металлическими деталями с цинковым покрытием. Для повышения устойчивости к вызывающим коррозию веществам предусмотрены различные варианты:

ZT  - Корпус, трубки и электромагнитные катушки с цинковым покрытием;

ZL  - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
      - Оцинкованные электромагниты, слой цинка 8-12 мкм.

ZK  - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
       -Трубки и металлические детали катушек электромагнитов с покрытием цинк-никель.



Пример кода для клапана с покрытием ZK: HD5-ES-1LLb-ZK-024C/20
