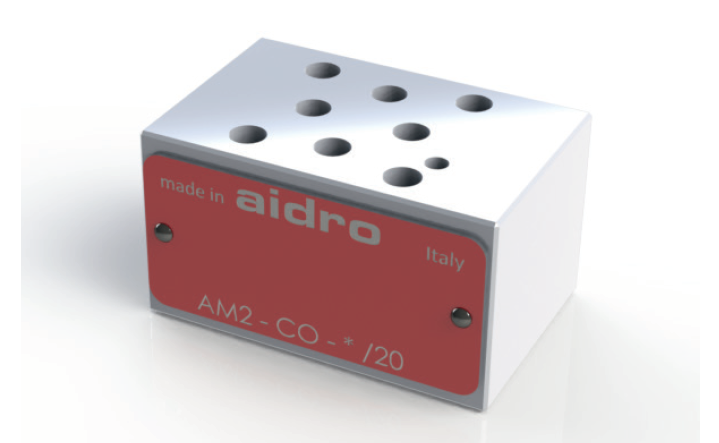

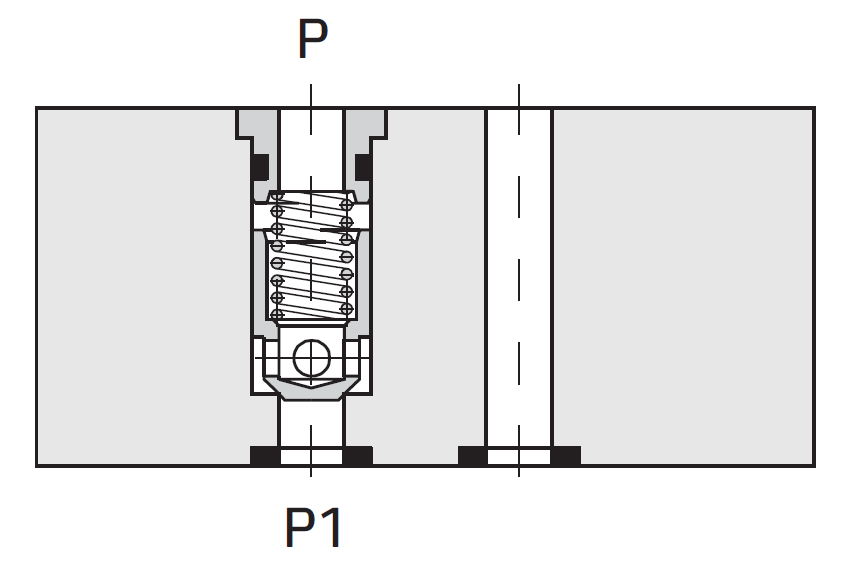

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности.
Регулируемые линии: P и T, в различных комбинациях.
Стандартная обработка поверхности корпуса – покрытие никель-фосфор.
[1] Код для заказа
(1)
|
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
AM2
|
—
|
СО
|
—
|
|
—
|
|
—
|
|
/
|
20
|
(1) AM2: Обратный клапан CETOP 02 – давление 32 МПа (320 бар)
(2) CO: Обратный клапан, с пружинным приводом

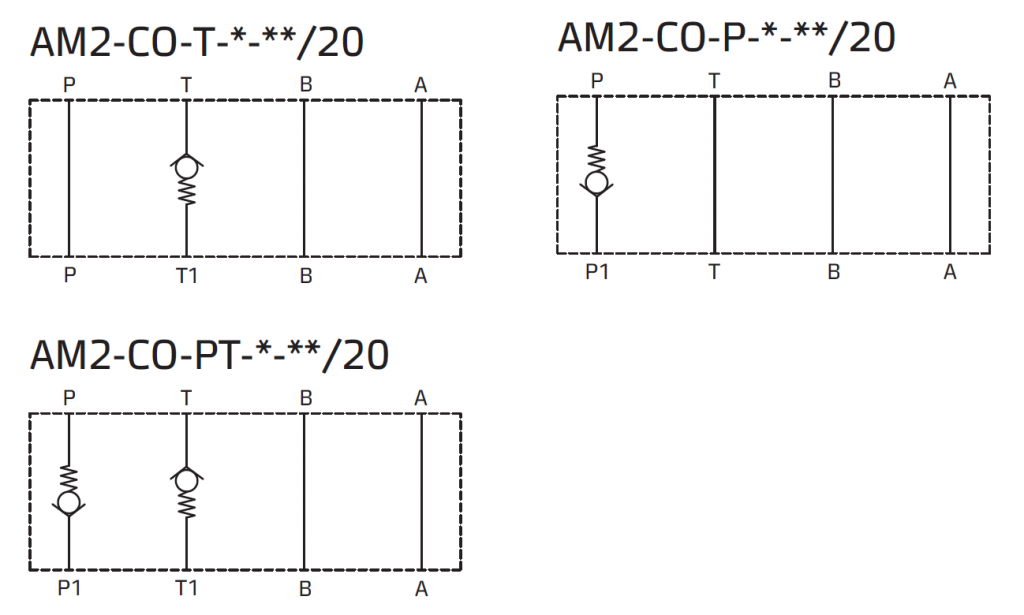

(3) Рабочие линии, в которых установлен обратный клапан:
T: Обратный клапан в линии T. Поток перекрывается в направлении T1 → T, свободный поток в линиях A, B и P
P: Обратный клапан в линии P: Поток в направлении P → P1 перекрывается; свободный поток в линиях A, B, и T
PT: Обратный клапан в линиях P и T: Поток в направлении
P → P1 и T1 → T перекрывается; свободный поток в линиях A и B
(4) Давление открытия обратного клапана (Pm): Без обозначения: Pm прибл. 0,2 МПа (2 бар)
(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)
(6) Номер (порядковый) конструкции клапанов
[2] Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

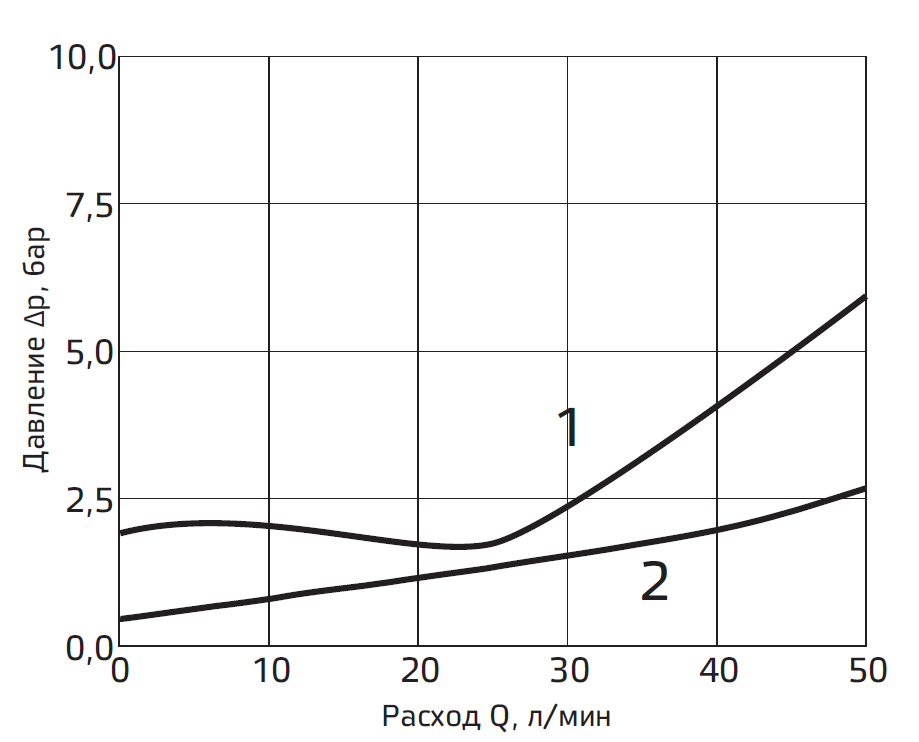

[3] Типовые графики
Типовые кривые Δp-Q для клапанов AM2-FX-AB в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C.
(1) P ->P1 T1 ->T
(2) Свободные каналы

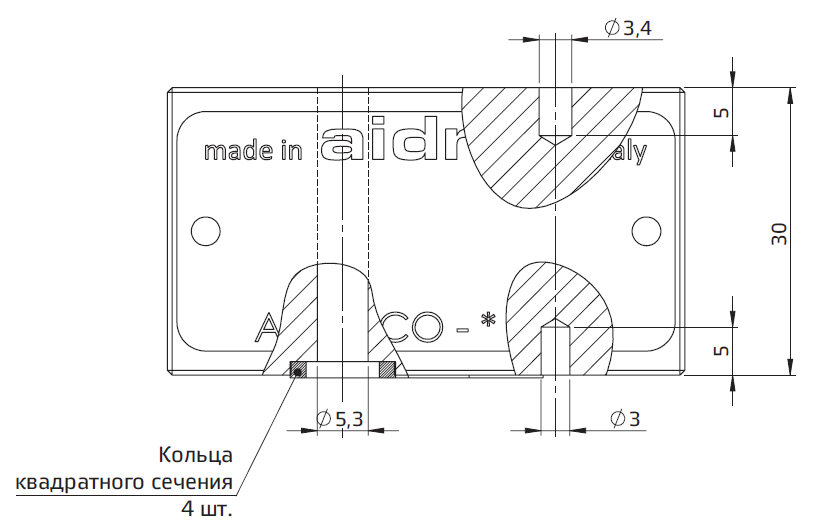

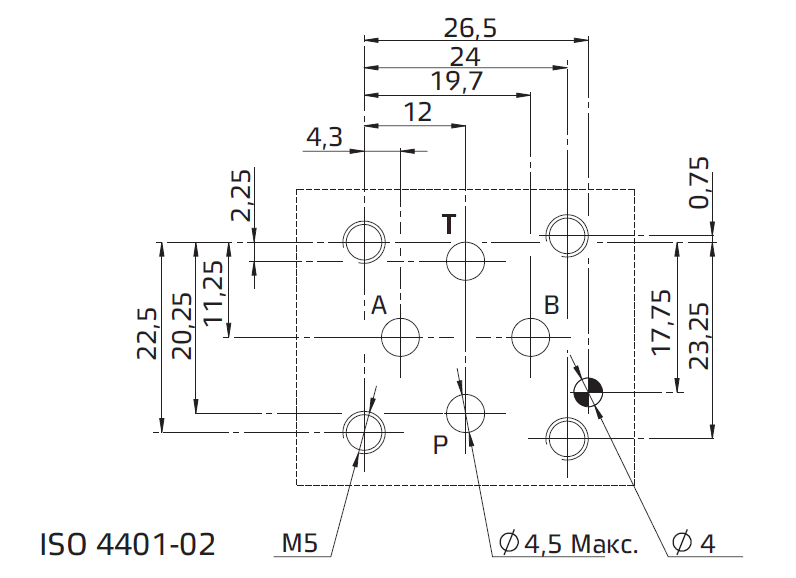

Все обратные клапаны AM2-CO-*/20 соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.

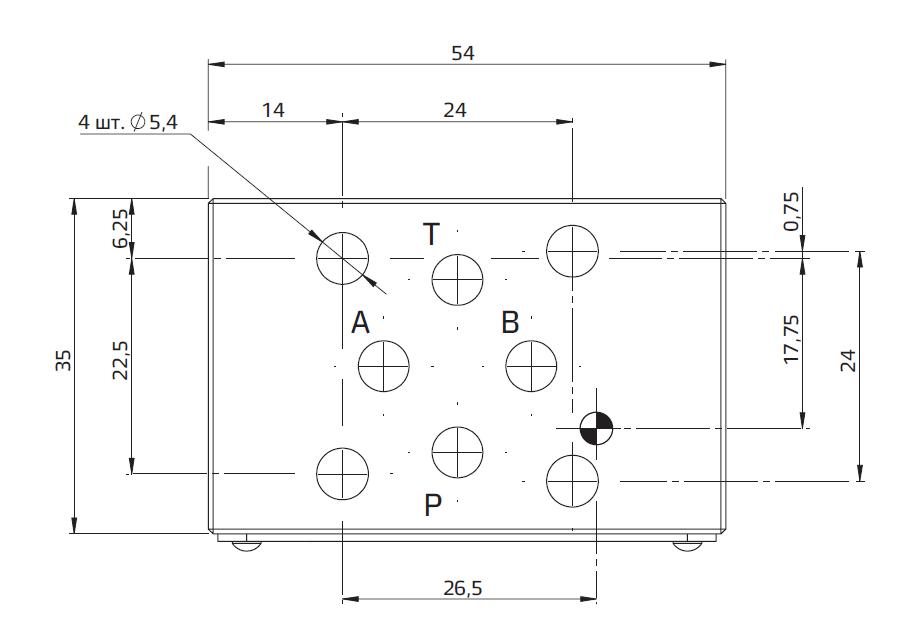

[4] Установочные размеры (мм)
